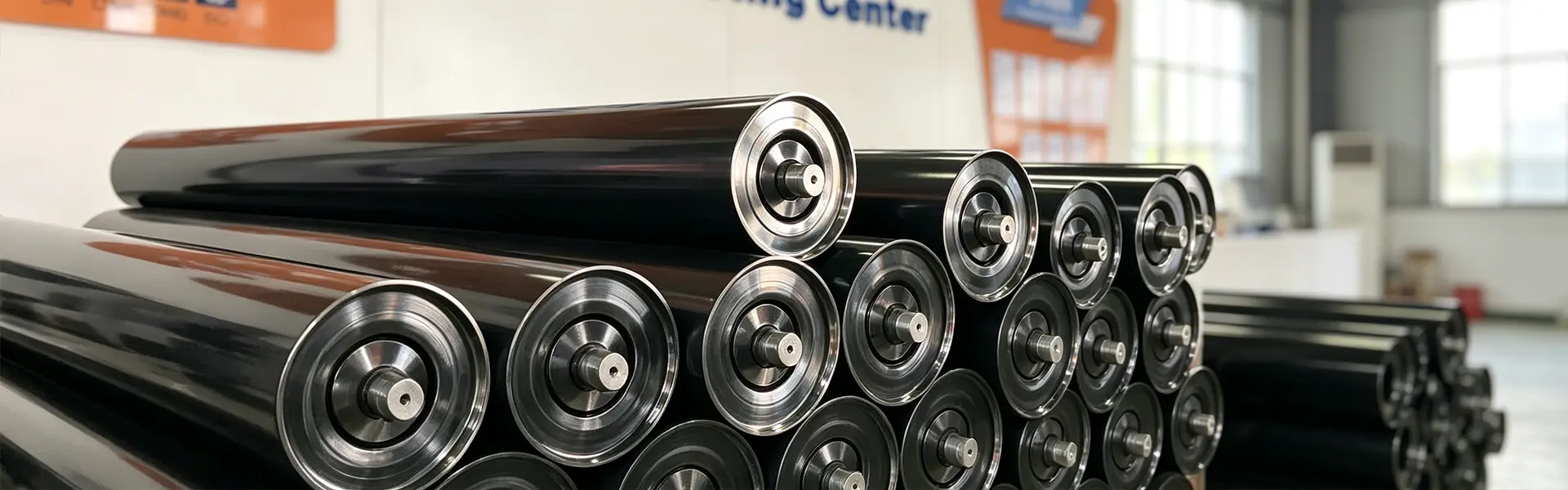

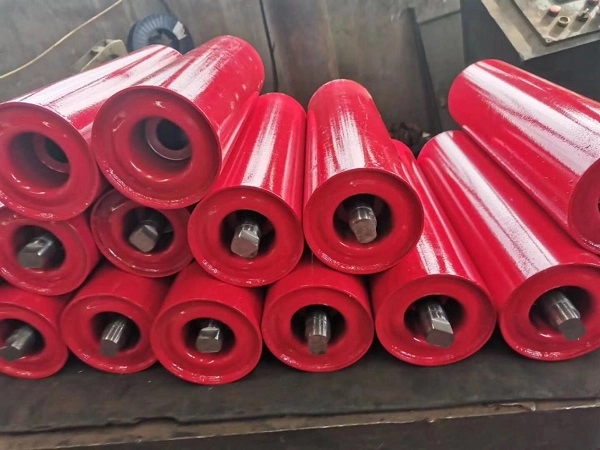

Конвейерлік ленталық жүйелерге арналған өнімділігі жоғары тасымалдаушы шығыршық
ЮФЕН Бос роликті тасымалдау, сондай-ақ науа тасушы шығыршық немесе конвейерді тасымалдаушы бос жұмысшы ретінде белгілі, таспалы конвейердің жоғарғы материалды тасымалдау бөлігінде орнатылған негізгі тірек компоненті болып табылады. Ол жүктелген конвейер таспасын қолдайды, жобаланған науа профилін сақтайды, таспаның шөгуін азайтады және үздіксіз тасымалдау кезінде сусымалы материалдарды орталықта ұстауға көмектеседі.
Тасымалдаушы бос орын болат немесе HDPE роликті қабықтан, тұтас біліктен, дәл терең ойық мойынтіректен және көп қабатты тығыздау жүйесінен жиналады. YUFENG көміртекті болат, мырышталған, HDPE, PU артта қалуы, тау-кен, цемент, порттар, жылу қуаты, химиялық және басқа да сусымалы жүктерді тасымалдауға арналған өздігінен теңестірілетін және спиральды тасымалдағыштарды ұсынады.
Қолжетімді ролик диаметрлеріне 76, 89, 108, 114, 133, 168, 194 және 219 мм кіреді, роликтің ұзындығы, қабырғасының қалыңдығы, мойынтіректің конфигурациясы және бетінің өңделуі конвейер сызбалары мен жұмыс жағдайларына сәйкес реттеледі.
Қабық материалы бойынша түрлері
Көміртекті болат тасымалдағыш
Көміртекті болат тасымалдағыштар кәдімгі ауыр жүкті конвейерлік жүйелер үшін жоғары жүк көтерімділігін, құрылымдық беріктігін және соққыға төзімділігін қамтамасыз етеді. Олар тау-кен, цемент зауыттары, жылу электр станциялары, агрегаттар және басқа да сусымалы материалдарды тасымалдау үшін жарамды.
HDPE тасымалдаушы бос құрылғы
HDPE тасымалдағыштары кәдімгі болат роликтер сияқты тот баспайтын жоғары тығыздықтағы полиэтилен қабығын пайдаланады. Олар ылғалға, тұзды спрейге және таңдалған қышқыл немесе сілтілі орталарға төзімділікті қамтамасыз етеді, бұл оларды жағалаудағы порттарға, химиялық зауыттарға және ылғалды ашық тау-кен орталарына қолайлы етеді.
PU артта қалған тасымалдаушы бос
ПУ артта қалған жүк көтергіштері жоғары түсетін жүктеме аймақтарында материал әсерінің бір бөлігін сіңіру үшін серпімді полиуретанды сыртқы қабатын пайдаланады. Олар әсіресе үлкен немесе өткір материалдар конвейер лентасына шоғырланған әсер етуі мүмкін ұсақтағыштарды беру бөлімдері үшін қолайлы.
| Ролик түрі | Негізгі сипаттама | Қолданылатын жұмыс жағдайы |
|---|---|---|
| Көміртекті болат тасымалдағыш | Жоғары жүк көтергіштігі, күшті соққыға төзімділігі және тұрақты құны | Тау-кен, цемент зауыттары, жылу энергетикасы және ауыр жүктерді тасымалдау |
| HDPE тасымалдаушы бос құрылғы | Тотсыз, қышқылға және сілтіге төзімді, төмен жұмыс шуы | Жағалау порттары, химиялық зауыттар және ылғалды тұзды-тұман орталары |
| PU артта қалған тасымалдаушы бос | Соққыларды сіңіру және белдікті қорғау үшін серпімді сыртқы қабат | Ұсатқышты беру және жоғары әсер етуді дайындайтын бөлімдер |

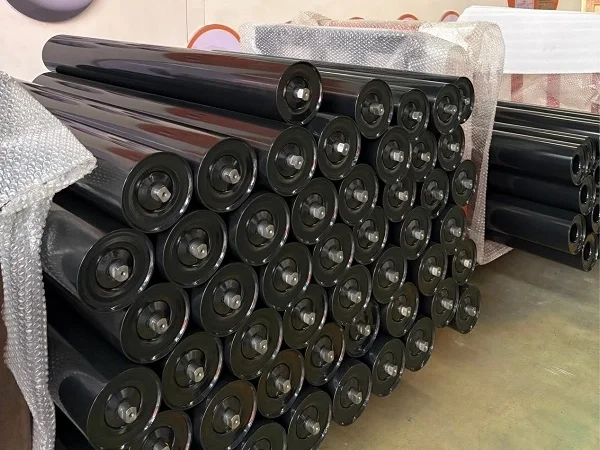

Әртүрлі конвейер секцияларына арналған конфигурациялар

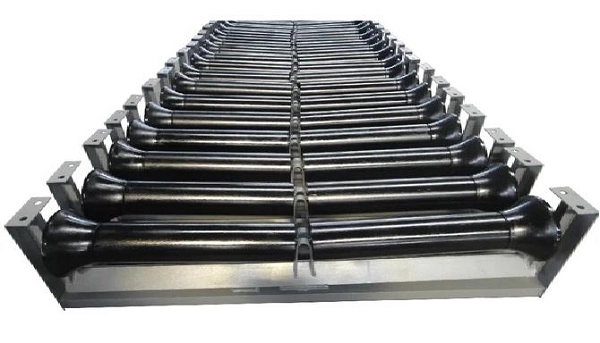

Тасымалдағыш шығыршығы
Үш роликті шұңқырдың орналасуы таспалы конвейердің үстіңгі жүктелген бөлігі үшін ең көп қолданылатын тасымалдаушы бос жүріс конфигурациясы болып табылады. Қолжетімді шұңқыр бұрыштарына 30°, 35° және 45° кіреді, бұл таспаның тереңірек тасымалдау науасын қалыптастыруға және оның материалды тиімді ұстау қабілетін арттыруға мүмкіндік береді.
ПУ артта қалушы соққыны тасымалдаушы бос ролик
Үлкен кесек материалдар конвейерге түскен кезде пайда болатын әсерді азайту үшін PU буфер сақиналары роликтің корпусына оралған. Ролик әдетте конвейер лентасының зақымдануын азайту үшін ұсақтағышты беру және басқа да көп түсетін тиеу нүктелерінің айналасына орнатылады.
Өздігінен реттелетін тасымалдаушы шығыршық
Өздігінен реттелетін тасымалдаушы бос жүріс жұмыс кезінде белдіктің ауытқуын түзетуге көмектесетін тік бағыттаушы роликтермен жабдықталған. Ол таспаны қадағалау шеттердің тозуын, материалдың ағып кетуін және тұрақсыз тасымалдауды азайту үшін маңызды болатын алыс қашықтыққа жүретін конвейерлік желілерде қолданылады.
Мырышпен қапталған тотқа қарсы таситын бос ролик
Ролик қабығы ылғалға және атмосфералық коррозияға төзімділікті жақсарту үшін ыстық мырышталған бетін өңдейді. Бұл конфигурация ылғалды жағдайларға ұшыраған сыртқы қораларға, ашық ауада материал сақтау және тасымалдау жүйелеріне жарамды.
HDPE коррозияға қарсы тасымалдаушы бос ролик
HDPE қабығы кәдімгі болат тот баспайтын және таңдалған коррозиялық орталарға төзімділік беретін металл емес бетті қамтамасыз етеді. Ол жағалық айлақтарға, химиялық зауыттарға және тұзды шашырату немесе химиялық әсер ету кәдімгі болат роликтердің қызмет ету мерзімін қысқартуы мүмкін басқа жерлерге жарамды.
Спиральді жабыстыруға қарсы тасымалдаушы бос ролик
Спиральды бет конвейерге жабысатын жабысқақ сазды, дымқыл құмды және басқа материалдарды кетіруге көмектесетін бұрандалы дөңес құрылымды пайдаланады. Бұл дизайн роликтің айналасында материалдың жиналуын азайтуға көмектеседі және ылғалды тасымалдау жағдайында роликтің бітелу қаупін азайтады.
Техникалық сипаттамалар
Роликтің диаметрі
ЮФЕН стандартты сыртқы диаметрлері 76, 89, 108, 114, 133, 168, 194 және 219 мм қамтамасыз етеді. Тиісті диаметрді таспаның еніне, таспа жылдамдығына, жүкке және конвейер құрылымына сәйкес таңдау керек.
Сәйкес келетін конвейер таспасының ені
Тасымалдау бос жүріс диапазоны шамамен 500–2400 мм конвейер таспасының енімен сәйкестендірілуі мүмкін. Роликтің ұзындығы мен білік өлшемдерін конвейердің жақтауына және тірек кронштейніне сәйкес реттеуге болады.
Конвейер жақтауының үйлесімділігі
ЮФЕН Carrying Idler Roller өнімдері жалпы DTII, TD75 және CEMA типті конвейер жақтауларымен үйлесімділікке арналған. Жаппай өндіру алдында нақты өлшемдер тапсырыс берушінің бар жақтау сызбасына сәйкес расталуы керек.
Белдік үйлесімділігі
Роликтерді құрылымдық талаптары мен таспаның еніне сәйкес мата конвейер таспасы, болат шнурлы конвейер таспасы, бүйірлік конвейер таспасы және құбыр конвейер таспасы жүйелерімен сәйкестендіруге болады.

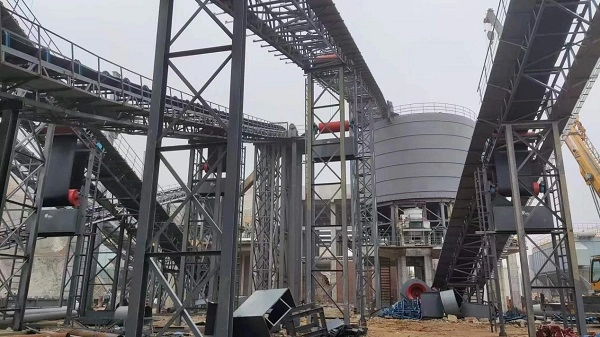

Материалдық және беттік өңдеу опциялары
Роликті қабық материалы
Қолжетімді қабық материалдарына Q235 көміртекті болат, HDPE және 304 баспайтын болат кіреді. Көміртекті болат жалпы ауыр жүктемелерге, коррозияға сезімтал орталарға арналған HDPE және тот баспайтын болат коррозияға төзімділігін арттыруды қажет ететін қолданбаларға арналған.
Беттік өңдеу
Беттік опцияларға электростатикалық ұнтақпен жабу, ыстық мырыштау және толық PU артта қалу кіреді. Ылғалдылыққа, коррозияға, соққыға және материалдың сипаттамаларына сәйкес тиісті өңдеуді таңдау керек.
Подшипник конфигурациясы
ЮФЕН отандық жоғары дәлдіктегі мойынтіректерді немесе импорттық SKF және FAG C3 клиренсті мойынтіректерді пайдалану талаптарына және жобаның спецификациясына сәйкес жеткізе алады.
Тығыздау құрылымы
Қос немесе үш композитті тығыздағыш құрылымдарды шаң мен судың мойынтірек қуысына түсуін шектеу үшін көп арналы нейлон лабиринттік тығыздағыштарды және резеңке контактілерді пайдаланып конфигурациялауға болады.
Арнайы жұмыс шарттары
Қолданбаға сәйкес жерасты тау-кен жұмыстарына арналған жалынға төзімді және антистатикалық тасымалдаушы роликтер немесе солтүстік ашық кеніштерге арналған төмен температураға төзімді роликтер сияқты арнайы конфигурацияларды талқылауға болады.
Қолдауыш керек-жарақтар
Сәйкес тасымалдаушы тірек кронштейндері мен конвейер тірек рамалары ролик өлшемдері мен конвейер жақтауының дизайнына сәйкес жеткізілуі мүмкін.

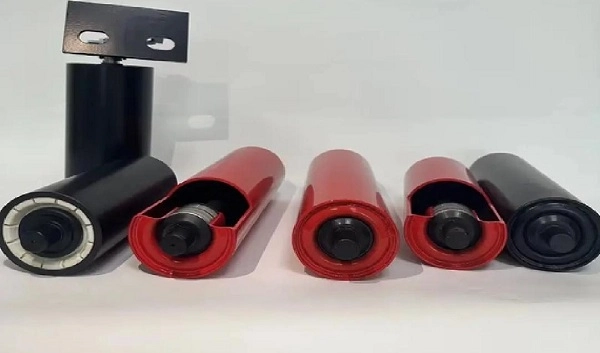

Құрылымы және шикізаты
Роликті қабық
Стандартты болат роликтер Q235 жоғары жиілікті ERW болат құбырын пайдаланады, ал HDPE нұсқаларында таза HDPE материалы қолданылады. Қабық өлшемдері мен қабырға қалыңдығы қажетті жүктеме мен роликтің ұзындығына сәйкес реттелуі мүмкін.
Ролик білігі
Ролик білігі үздіксіз радиалды және осьтік жүктеме кезінде иілуге төзімділікті қамтамасыз ететін 45# суық тартылған қатты дөңгелек болатты пайдаланады. Білік диаметрі мен соңы конфигурациясын тірек кронштейнге сәйкес келтіруге болады.
Подшипник
Айналмалы құрастыру үшін C3 клиренсі терең ойық шарикті подшипниктер қолданылады. Мойынтіректерді таңдау жұмыс кедергісіне, температураның жоғарылауына, қызмет ету мерзіміне және конвейердің үздіксіз жұмысына жарамдылығына әсер етеді.
Тығыздау компоненттері
Тығыздау жүйесі ауа-райына төзімді нитрилді резеңке тығыздағыш сақиналармен бірге жоғары берік нейлон лабиринт компоненттерін пайдаланады. Көп сатылы құрылым мойынтірек қуысының шаң мен сумен ластануын азайтуға көмектеседі.
Кіріс материалдарын тексеру
Құрастыру алдында болат түтіктер, біліктер мен мойынтіректерден үлгі алынады және тиісті өлшемдік және өнімділік талаптарына сәйкес тексеріледі. Зауыттық тексеру критерийлерінен өтпеген материалдар өндіріске жіберілмейді.
Өнімділік
Тасымалдаушы бос машиналар конвейер жұмыс істеп тұрған кезде үздіксіз жұмыс істейді, сондықтан айналу кедергісі, концентрлік, мойынтіректерді қорғау және статикалық жүк көтергіштігі роликті таңдаудың маңызды көрсеткіштері болып табылады. YUFENG тұрақты жұмыс өнімділігін сақтау үшін өңдеу және құрастыру дәлдігін басқарады.
| Өнімділік элементі | Стандартты талап | Сынақ стандарты |
|---|---|---|
| Айналу кедергісінің коэффициенті | ≤0,008 | ISO 15365 |
| Шаң мен судан қорғау дәрежесі | IP65 | IP сынақ стандарты |
| Номиналды жүктеменің қызмет ету мерзімі | ≥30 000 жұмыс сағаты | Зауыттық тездетілген қартаю сынағы |
| Ролик қабықшасының концентрлігі | ≤0,5 мм | Теру индикаторының сынағы |
| Қартаюға қарсы мойынтіректердің ұзақтығы | ≥500 сағ жоғары температурада қартаю сынағы | Ішкі зертханалық сынақ |
| Осьтік статикалық мойынтіректердің сыйымдылығы | Деформациясыз 1,5 есе номиналды жүктеме | Статикалық қысым сынағы |
Нақты қызмет ету мерзімі және жүктеме өнімділігі роликтің диаметріне, қабықтың қалыңдығына, мойынтірек конфигурациясына, белдік жылдамдығына, материал жүктемесіне, жұмыс ортасына және техникалық қызмет көрсету шарттарына байланысты.
Сапа стандарттары
Конвейер өнеркәсібінің стандарттары
ЮФЕН роликтері конвейер жабдығы мен роликтің өнімділігіне арналған CEMA, GB/T 10595 және ISO 15365 талаптарына сәйкес шығарылады.
Қауіпсіздік және экспортқа қойылатын талаптар
Қолданылатын жер асты шахтасының роликтерінің конфигурациялары тиісті көмір шахтасының қауіпсіздік талаптарына сәйкес жеткізілуі мүмкін. Экспорттық тапсырыстарды таңдалған өнім мен тағайындалған нарыққа сәйкес қолданыстағы CE және SGS инспекциялық құжаттамасымен қолдауға болады.
Сапа құжаттамасы
Қолжетімді құжаттама ISO9001 сапа менеджменті сертификатын, CE экспорттық құжаттамасын, SGS шикізатын тексеру есептерін, көмір шахтасының қауіпсіздігін сынау құжаттамасын және зауыттың айналуға төзімділігін және қызмет ету мерзімін сынау есептерін қамтуы мүмкін.

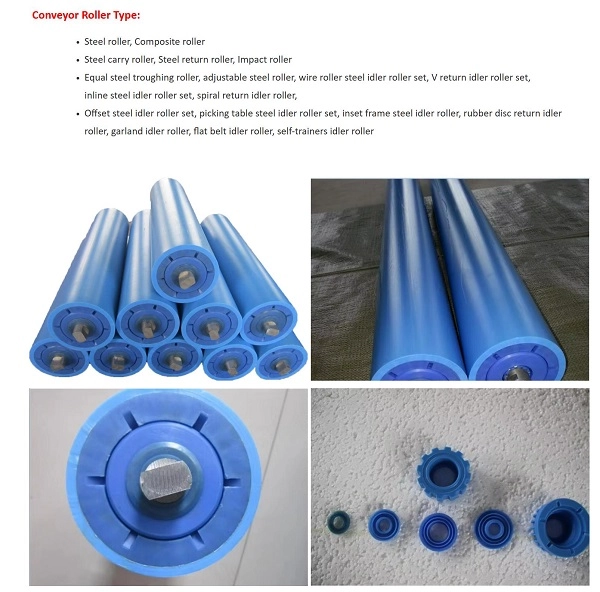

Орнату және тасымалдау бос орын ауыстыру
Жаңа конвейер жақтауын орнату
Тасымалдаушы бос жүріс тірегі алдымен жобаланған аралыққа сәйкес конвейер жақтауына бекітіледі. Ролик білігінің екі ұшы кронштейнді орнату саңылауларымен тураланады және белгіленген түйреуіштермен немесе болттармен бекітіледі, содан кейін бірқалыпты жүруді растау үшін қолмен айналуды тексеру жүргізіледі.
Тозған Тасымалдағышты ауыстыру
Техникалық қызмет көрсету алдында конвейер тоқтатылып, қуат көзінен оқшаулануы керек. Білік бекіткіш бөліктерін алып тастағаннан кейін, зақымдалған тасымалдаушы бос жүрісті алып тастауға және жаңа роликпен ауыстыруға болады. Айналу мен таспаның туралануын конвейерді қайта іске қоспас бұрын тексеру керек.
Өздігінен тураланатын бос орын
Ұзақ қашықтыққа тасымалдау желілерінде өздігінен реттелетін жүк көтергіштерді қолайлы аралықтарда орнатуға болады, берілген конфигурация мен жұмыс шарттарына сәйкес шамамен 80–100 м ұсынылады.
Соққысыз әрекетті реттеу
Ұнтақтағышты беру нүктелері үшін материалдың соққысын тарату және конвейер лентасын қорғау үшін шамамен 3-5 топ ПУ артта қалған соқтығысты бос жүргіштерді тасу нүктесінен шамамен 5 м қашықтықта орналастыруға болады.
Сәйкес конвейерлік жүйе өнімдері
Конвейерлік таспалар сериясы
ЮФЕН әртүрлі көлемді тасымалдауға арналған конвейер таспасын, болат сымды конвейер таспасын, бүйірлік конвейер таспасын, құбыр конвейер таспасын, өрнекті конвейер таспасын және өрескел үстіңгі конвейерлік таспаны жеткізе алады.
Роликті керек-жарақтар
Тірек өнімдерге шұңқыр, соққы, өздігінен реттелетін және қайтарылатын бос жүріс кронштейндері, тірек тіректері және басқа роликті орнату компоненттері кіреді.
Резеңке аксессуарлар
Конвейерді орнату және техникалық қызмет көрсету үшін тозуға төзімді резеңке парақтар, конвейер төсеніштері резеңкелері, вулканизацияны жөндеуге арналған желімдер және патч жинақтары бар.
HDPE құбырлар сериясы
HDPE су құбыры және HDPE су құбыры тау-кен және өнеркәсіптік жобаларда қосалқы сұйықтықты тасымалдау үшін жеткізілуі мүмкін.
Арнайы өңдеу
Роликтің диаметрі, қабық қабырғасының қалыңдығы, білік өлшемдері, тығыздағыш құрылымы және басқа параметрлерді тұтынушы сызбаларына және нақты жұмыс жағдайларына сәйкес реттеуге болады.
Қаптама және сақтау
Кіші диаметрлі роликтер
76, 89 және 108 мм жүк көтергіштер болат сыммен оралып, біліктердің екі ұшында пластик қақпақтармен қорғалған және халықаралық тасымалдау үшін қатты ағаш қораптарға оралуы мүмкін.
Үлкен диаметрлі роликтер
168, 194 және 219 мм ауыр жүк көтергіш машиналарды ағаш паллеттерге орналастыруға болады, оларды қорғаныш пластик пленкамен орап, контейнерді тасымалдау үшін бекітеді.
HDPE тасымалдағыштар
HDPE роликтерін тиеу және түсіру кезінде беткі соқтығысты, сызаттар мен деформацияны азайту үшін жастықша материалдарымен бөлуге болады.
Сақтау шарттары
Роликтерді 1,2 м-ден аспайтын ұсынылатын төсеу биіктігі бар паллеттерде көлденеңінен сақтау керек. Ашық қоймаларда су өткізбейтін жабын пайдаланылуы керек және жаңбыр суының ұзақ әсерінен аулақ болу керек.
Тасымалдаушы шығыршықты қалай дұрыс таңдауға болады
Конвейер таспасының ені
Тиісті ролик ұзындығы, білік өлшемдері және кронштейн конфигурациясын растау үшін конвейер таспасының енін және бар жақтау өлшемдерін қамтамасыз етіңіз.
Роликтің диаметрі және түрі
Сыртқы диаметрі мен құрылымын белбеу жылдамдығына, материал жүктемесіне, тасымалдау бөліміне және соққы жағдайларына сәйкес таңдаңыз. Конвейер жүйесінде науалы, соқпалы және өздігінен реттелетін жүк көтергіштердің әртүрлі функциялары бар.
Жұмыс ортасы
Ылғалдылық, тұз спрейі, химиялық әсер, сыртқы пайдалану, температура және материал сипаттамалары туралы ақпарат беріңіз. Бұл көміртекті болат, мырышталған болат, HDPE, тот баспайтын болат немесе PU артта қалуы неғұрлым сәйкес келетінін анықтайды.
Материалдың кесек мөлшері және әсері
Үлкен немесе өткір көлемді материалдар жүк тиеу нүктелерінің айналасында бос жүргіштерді тасымалдайтын PU артта қалған соққыны қажет етуі мүмкін, ал әдеттегі материалды тасымалдау үшін стандартты көміртекті болаттан жасалған бос жүргіштерді қолдануға болады.
Тасымалдауыш шығыршығының бағасын сұраңыз
Қажетті техникалық параметрлер
Дәл зауыттық бағаны алу үшін сәйкес конвейер таспасының енін, роликтің сыртқы диаметрін, бос жүріс түрін, жұмыс ортасын, материал сипаттамаларын, жалпы тапсырыс көлемін және тағайындалған портты қамтамасыз етіңіз.
ЮФЕН техникалық инженерлері конвейер жүйесінің талаптарына сәйкес роликтің тиісті диаметрін, қабық материалын, мойынтіректі, тығыздағыш құрылымын және тірек кронштейнін бағалай алады.
ЮФЕН жаһандық байланыс ақпараты
Электрондық пошта
jayce@yuphengbelt.com
WhatsApp / WeChat / Ұялы телефон
+86 15318787602
Зауыт мекенжайы
Xiagou Villege, ETDZ, Циндао, Шаньдун, Қытай
- View as

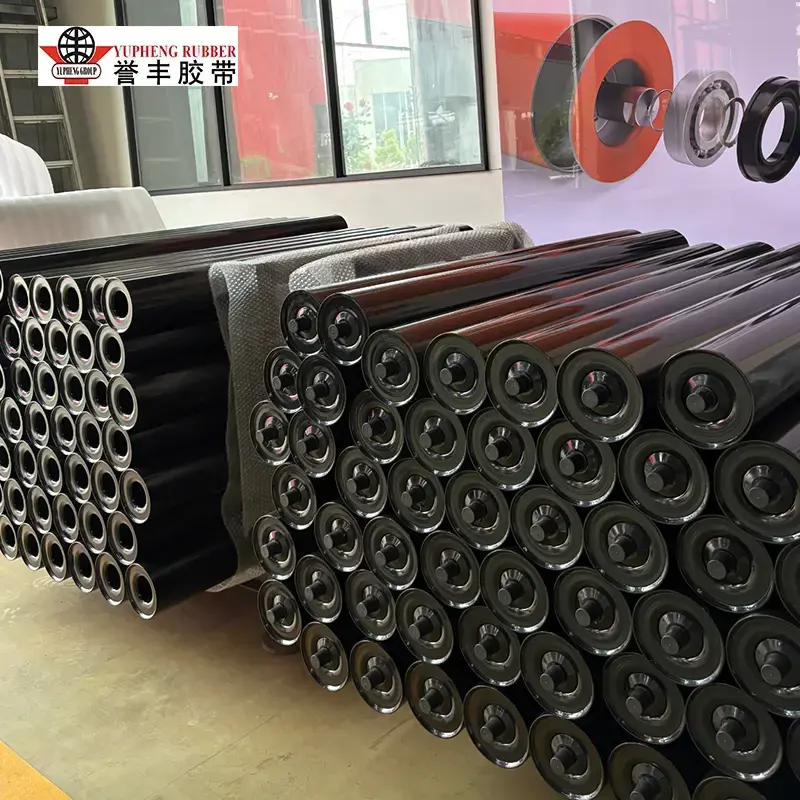

Науаға арналған бос ролик
Ауыр салмақты сусымалы материалдарды тасымалдау үшін жасалған, YUFENG науалық шығыршығы тау-кен, жылу қуаты, цемент, астық және порттық конвейерлік жүйелер үшін тұрақты таспаны қолдауды және жүкті тасымалдауды қамтамасыз етеді. CEMA, ISO және MT/T 821 стандарттарына сай жасалған, ол мойынтіректерді шаңнан, судан және суспензиядан қорғау үшін көп қабатты лабиринтті тығыздауышпен ерекшеленеді. Өзгертілген тасымалдау талаптары үшін 20°, 35° және 45° шұңқыр бұрыштарында қол жетімді.

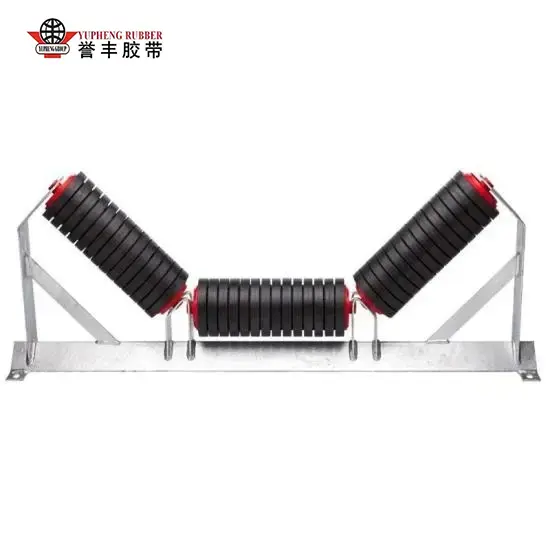

Ұзындығы біркелкі науашы шығыршық
Үш роликті симметриялы тірек YUFENG тең ұзындықтағы науалық шығыршықты сусымалы материал тасымалдағыштары үшін сенімді тасымалдау шешіміне айналдырады. Тау-кен өнеркәсібі, жылу энергетикасы, цемент, астық және порт қолданбаларына арналған, ол ішкі мойынтіректерді шаңнан, судан және суспензиядан қорғау үшін көп қабатты лабиринтті тығыздаумен ерекшеленеді. Тұрақты, жоғары сыйымдылықты тасымалдау үшін 20°, 35° және 45° шұңқыр бұрыштары бар.

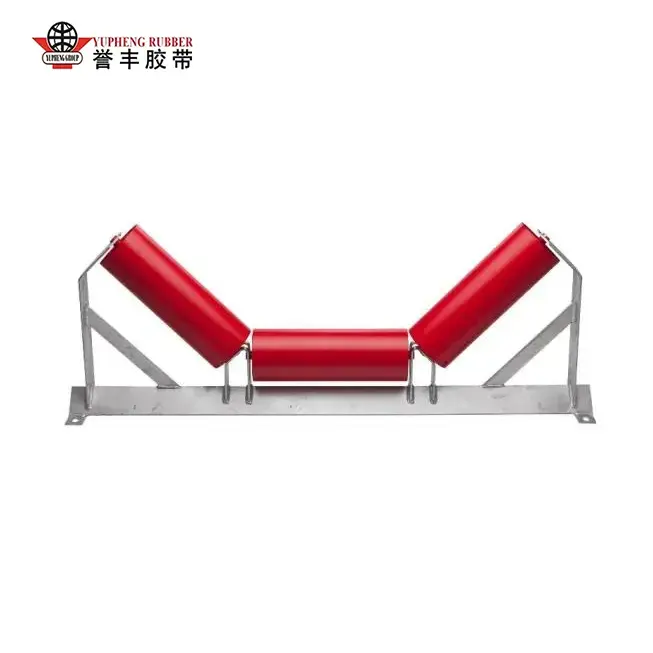

Ауыр жүк көтергіш науаға арналған шығыршық
Жоғары тонналық сусымалы материалдарды тасымалдау үшін әзірленген, YUFENG ауыр жүк тиеу шығыршықтары күшейтілген 3 роликті мойынтіректердің жақтауымен және тау-кен, электр қуатымен, цементпен және порттық орта үшін жетілдірілген тығыздау жүйесімен ерекшеленеді. 20°, 30°, 35° және 45° ең төменгі бұрыш опцияларымен ол материалдың төгілуін азайтып, мойынтіректерді шаңнан, суспензиядан, тұзды тұманнан және жылу әсерінен қорғай отырып, жоғары тасымалдау мүмкіндігін қолдайды.

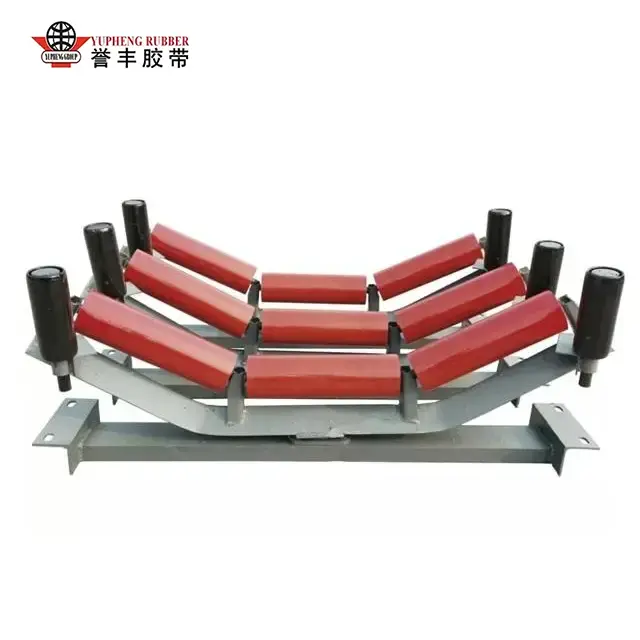

Өздігінен реттелетін науалы бос машина
