Тау-кен және сусымалы материалдарды өңдеу жүйелеріне арналған жетекші конвейер рамаларының жетекші өндірушісі

Таспалы конвейерлік жүйелердегі конвейер роликтерін орнату және орналастыру үшін қолданылатын тіреуіш құрылым. Ол шығыршықтардың дұрыс туралануын қамтамасыз етіп, жүріс таспасына тұрақты тірек болуын қамтамасыз ете отырып, науадағы бос жүрістерді, кері қайтарғыштарды, соққылы бос жүрістерді және өздігінен реттелетін бос машиналарды конвейер құрылымымен байланыстырады.

Үздіксіз тасымалдау жұмысы кезінде бос рама сусымалы материалдардың салмағын, таспаның керілуін және тиеу нүктелерінде пайда болатын соққы күштерін көтереді. Дұрыс жобаланбаған жақтау роликтің тураланбауына, белдікті бақылау мәселелеріне, біркелкі емес тозуға және күтпеген тоқтап қалуға әкелуі мүмкін. Сондықтан конвейер жүйесінің тұрақтылығын жақсарту үшін сенімді тірек құрылымын таңдау өте маңызды.

YUFENG TD75, DT II(A), CEMA және ISO сәйкес талаптарға сәйкес Idler Frame толық сериясын шығарады. Жоғары сапалы Q235/Q355 болатын, дәл дәнекерлеу процестерін және қосымша коррозияға қарсы өңдеуді қолдана отырып, YUFENG жақтаулары тау-кен, карьер, цемент, электр станциясы, порт және сусымалы материалдарды өңдеу жобаларында кеңінен қолданылады.

Әртүрлі конвейер секцияларына арналған әртүрлі жақтау түрлері

Әртүрлі конвейер секциялары әртүрлі тірек құрылымдарын қажет етеді. YUFENG орнату орнына, жүктеу жағдайына және қоршаған ортаға қойылатын талаптарға сәйкес бірнеше жақтау конструкцияларын ұсынады.

Төменгі бос рамка

Науаның бос рамасы негізінен таспалы конвейерлердің тасымалдау жағында орнатылады. Үш роликті құрылым сусымалы материалдарды қолдайтын және тасымалдау қабілетін арттыратын шұңқыр пішінін құрайды. Стандартты шұңқыр бұрыштары 20°, 30°, 35° және 45° құрайды.

Бұл түр көбінесе көмір шахталарында, агрегат зауыттарында, цемент зауыттарында және үздіксіз материалды қолдауды қажет ететін сусымалы материалдарды тасымалдау жүйелерінде қолданылады.

Бос кадрды қайтару

Материалды түсіргеннен кейін бос таспаны ұстап тұру үшін конвейер жүйелерінің кері жағында кері бос рамка орнатылады. Оның қарапайым құрылымы роликті ыңғайлы ауыстыруға және күнделікті тексеруге мүмкіндік бере отырып, жеткілікті қаттылықты қамтамасыз етеді.

Қайтару секциялары тасымалдау бөліктерімен салыстырғанда аз жүк көтеретіндіктен, конвейер құрылымының жалпы салмағын азайту үшін әдетте жеңіл конструкциялар таңдалады.

Өздігінен тураланатын бос рамка

Өздігінен реттелетін бос рамка жұмыс кезінде белдік ауытқуын түзетуге арналған. Белдік қозғалысы ортаңғы сызықтан алыстаған кезде, айналмалы тірек механизмі қалыпты белдік бақылауды қалпына келтіруге көмектесу үшін бағыттаушы күш жасайды.

Ол ұзақ қашықтыққа тасымалданатын конвейерлерге, тасымалдау нүктелеріне және лентаның айналуы жиі орын алатын қолданбаларға жарамды.

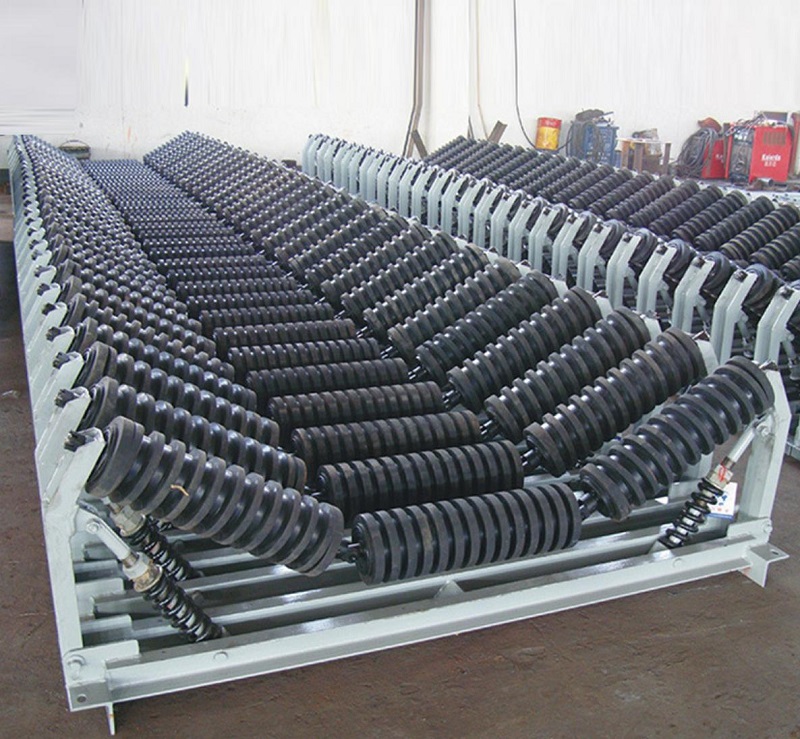

Соққысыз жұмыс істейтін жақтау

Соққыға қарсы рамка күшті материал әсерінен болатын аумақтар үшін арматураланған болат конструкцияны қабылдайды. Ол әдетте үлкен көлемдегі кен, көмір немесе толтырғыштар конвейер лентасына түсетін қоректендіру орындарында орнатылады.

Күшейтілген құрылым жүктеме соққысын сіңіру және ауыр жүктеме жағдайында деформация қаупін азайту үшін соққы роликтерімен бірге жұмыс істейді.

Аспалы H-типті жақтау

Аспалы H-типті бос рамка дәстүрлі іргетас орнатуды қажет етпестен ілулі орнату әдісін пайдаланады. Оның модульдік дизайны шектеулі кеңістікте оңай реттеуге және орнатуға мүмкіндік береді.

It is commonly used in underground mining tunnels, mobile conveyors and projects where installation flexibility is important.

Мырышпен қапталған рама

Сыртқы немесе коррозиялық жұмыс орталары үшін YUFENG ыстық мырышталған бос рамаларды қамтамасыз етеді. Мырышпен қапталған бет тотқа төзімділікті жақсартады және жағалаудағы порттарда, химиялық зауыттарда және ашық аспан астындағы мал қораларында қызмет ету мерзімін ұзартуға көмектеседі.

Конвейердің жұмыс жағдайларына байланысты таңдау

Конвейердің бос қаңқасын дұрыс таңдау бірнеше факторларға байланысты, соның ішінде таспаның ені, материал салмағы, соққы деңгейі, конвейер ұзындығы және орнату ортасы.

Стандартты сусымалы материалдарды тасымалдау үшін бос рамалар тұрақты тасымалдауды қамтамасыз етеді. Үлкен кесек материалдары бар ауыр тау-кен жұмыстарында кенеттен соққы күштерін өңдеу үшін тиеу аймақтарында күшейтілген соққы жақтаулары ұсынылады.

Ұзақ қашықтыққа тасымалдау жүйелері әдетте таспаның ауытқуын азайту үшін тиісті аралықтарда өздігінен реттелетін рамаларды қажет етеді. Жағалау немесе химиялық коррозиялық орталар үшін мырышталған өңдеу коррозияға төзімділікті арттыруға және техникалық қызмет көрсету талаптарын азайтуға көмектеседі.

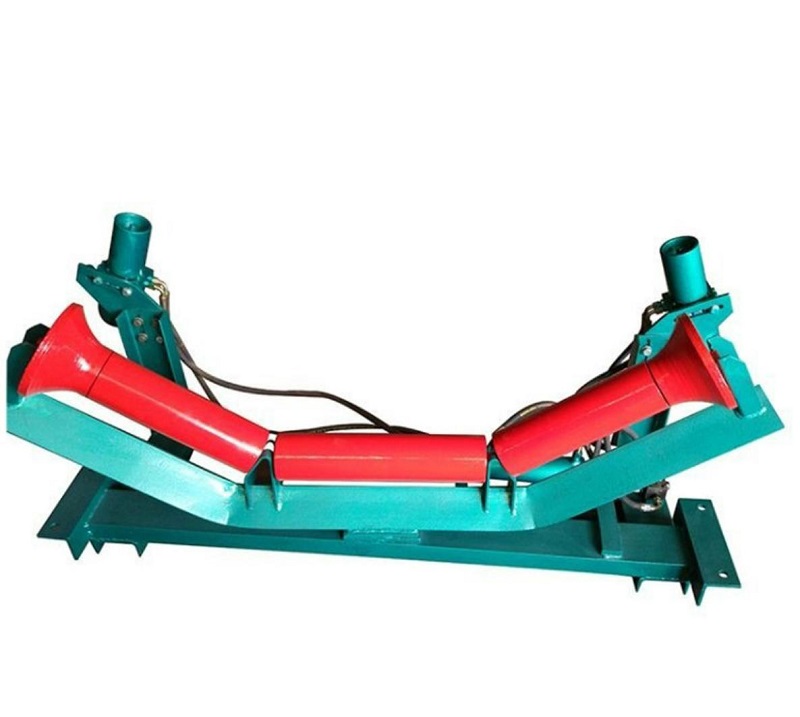

Technical Structure and Custom Options

YUFENG конвейерінің бос рамкасын тұтынушы сызбаларына, конвейердің сипаттамаларына және жоба шарттарына сәйкес реттеуге болады. Түрлі конвейер конструкцияларына сәйкес келетін әртүрлі құрылымдық конфигурациялар қол жетімді.

Рамалық материалды стандартты қолданбалар үшін Q235 көміртекті болаттан немесе ауыр жүк тасымалдау жүйелері үшін Q355 жоғары берік болаттан таңдауға болады. Беттік өңдеулерге қоршаған ортаның талаптарына сәйкес электростатикалық бояу және ыстық мырыштау кіреді.

Тұтынушылар шұңқыр бұрышын, орнату өлшемдерін, жақтау биіктігін, тесіктердің орналасуын және орнату әдістерін реттей алады. Бос біліктер, серіппелі қыстырғыштар және жоғары берік болттар сияқты қосымша керек-жарақтар да бірге жеткізілуі мүмкін.

YUFENG бос жұмысшы жақтауының өнімділік артықшылықтары

YUFENG конвейерінің бос қаңқасы құрылымдық сенімділікке, өлшемдік дәлдікке және ұзақ мерзімді жұмыс тұрақтылығына бағытталған. Әрбір рама конвейерге техникалық қызмет көрсету талаптарын азайтуға және әртүрлі жұмыс жағдайларында үздіксіз материалды тасымалдауды қолдауға арналған.

Күшті құрылым және сенімді дәнекерлеу

YUFENG бос рамаларды өндіру үшін білікті Q235 және Q355 болат материалдарын пайдаланады. Төмен сапалы жұқа қабырғалы материалдармен салыстырғанда, жоғары берік болат ауыр жүктемелер мен соққы жағдайында деформацияға жақсы қарсылықты қамтамасыз етеді.

Кәсіби дәнекерлеу процестері біркелкі дәнекерлеу тігістерін және құрылымның тұрақты беріктігін қамтамасыз етеді. Дәнекерлеуді тексеру аяқталмаған дәнекерлеуден, жарықтардан немесе құрылымдық деформациядан туындайтын тәуекелдерді азайту үшін жеткізу алдында орындалады.

Роликті орнатудың дәл орны

Бос рамаларды орнату дәлдігі конвейер лентасының жұмысына тікелей әсер етеді. YUFENG орнату өлшемдері мен тесіктердің орналасуын TD75, DT II(A) және CEMA қатысты спецификацияларға сәйкес басқарады.

Дәл орналасу роликтердің біркелкі емес тозуын, белдік ауытқуын және қосымша жұмыс кедергісін азайтып, роликтердің дұрыс туралануын сақтауға көмектеседі.

Икемді бетті қорғау

Әртүрлі орталар коррозиядан қорғаудың әртүрлі әдістерін қажет етеді. Стандартты жақтаулар жоғары адгезиялы бүріккіш жабынды пайдалана алады, ал ыстық мырышталған өңдеу сыртқы, жағалаудағы және химиялық коррозиялық жағдайлар үшін қол жетімді.

Беттік өңдеу тотқа төзімділікті жақсартады және ұзақ мерзімді жұмыс кезінде тұрақты өнімділікті сақтауға көмектеседі.

Жеңіл техникалық қызмет көрсету дизайны

YUFENG жақтауларының стандартталған құрылымы роликті ыңғайлы орнатуға және ауыстыруға мүмкіндік береді. Операторлар конвейер құрылымын күрделі өзгертусіз күнделікті техникалық қызмет көрсетуді аяқтай алады.

Аспалы H-типті жақтаулар сияқты модульдік конструкциялар жерасты және шектеулі кеңістіктегі қолданбалар үшін қосымша икемділікті қамтамасыз етеді.

Үйлесімді конвейер жүйесінің құрамдас бөліктері

YUFENG конвейерінің бос рамкасын әртүрлі конвейер компоненттерімен, соның ішінде науалық роликтермен, кері роликтермен, соққы роликтерімен, таспа тазалағыштармен, соққы төсектерімен және конвейер таспаларымен сәйкестендіруге болады.

Бұл үйлесімділік тұтынушыларға конвейер жүйесінің толық құрамдастарын бір жеткізушіден сатып алуға және жобаны басқаруды жеңілдетуге көмектеседі.

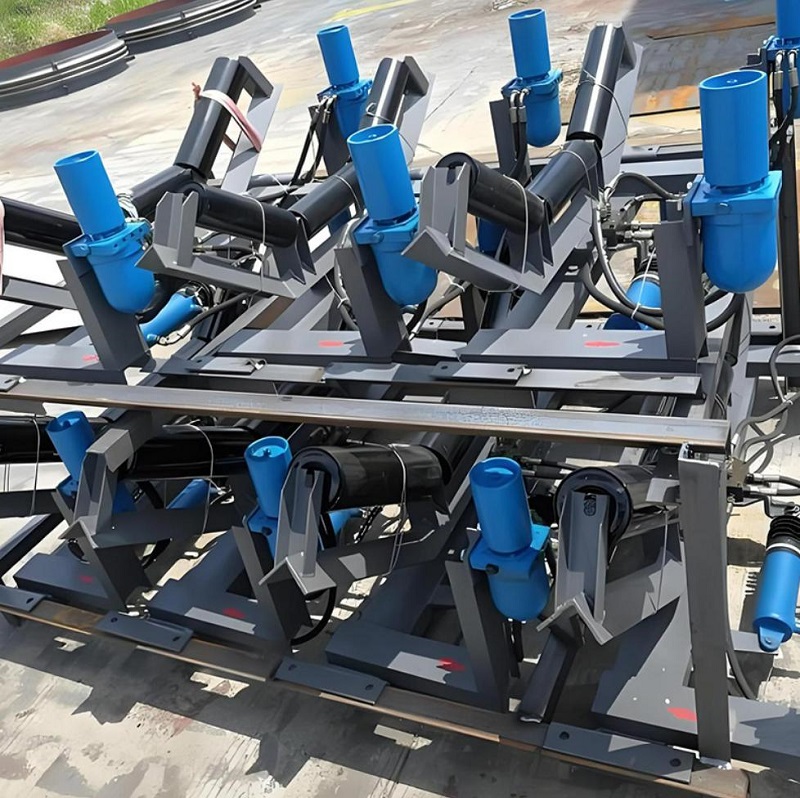

Conveyor Idler Frame Supporting Products

Орнату және іске қосу жөніндегі нұсқаулық

Конвейердің тұрақты өнімділігіне қол жеткізу үшін жақтауды дұрыс орнату маңызды. YUFENG жабдықты пайдалану алдында орнату орнын, туралау және бекіту шарттарын тексеруді ұсынады.

01-ҚАДАМ

Бекітілген жақтауды орнату

Төменгі және кері бос рамалары үшін жақтауды конвейер арқалығына орнатыңыз және барлық жоғары берік болттарды қатайтыңыз. Бір конвейер секциясында орнатылған жақтаулар параллель және конвейердің орталық сызығымен тураланған болуы керек.

Жақтауды бекіткеннен кейін бос жүргіштерді орнатыңыз және роликтердің қалыпты қарсылықсыз біркелкі айналуын тексеріңіз.

02-ҚАДАМ

Өздігінен реттелетін жақтауды орнату

Өздігінен реттелетін рамаларды конвейер дизайнының талаптарына сәйкес қолайлы аралықтарда орнату керек. Айналмалы механизм икемді болып қалуы керек және орнату кезінде құлыпталмаған болуы керек.

Іске қосқаннан кейін белбеуді бақылау өнімділігін қадағалаңыз және өзін-өзі түзету функциясының дұрыс жұмыс істейтінін растаңыз.

03-ҚАДАМ

Соққы жақтауын орнату

Соққыға қарсы рамаларды құлаған материалдар күшті соққы күшін тудыратын материалдарды беру орындарында орнату керек. Нақты жүктеу жағдайларына сәйкес күшейтілген бекіту әдістері қажет болуы мүмкін.

Жұмыс алдында раманың түзу және деформацияланбағанын тексеріңіз.

04-ҚАДАМ

Кәдімгі тексеру

Тұрақты тексеру дәнекерлеу тігістерін, болттарды, беттік жабын күйін және ықтимал деформацияны тексеруді қамтуы керек. Бос болттарды дереу бұрау керек, ал зақымдалған жақтауларды уақытында жөндеу немесе ауыстыру қажет.

Matching Products for Conveyor Systems

YUFENG сусымалы материалдарды тасымалдау жобалары үшін біріктірілген қолдау өнімдерін ұсынады, бұл тұтынушыларға конвейердің толық шешімдерін жасауға көмектеседі.

Конвейерлік роликті өнімдер

Қолдаушы бұйымдарға науалар, кері қайтарғыштар, соққылы бос машиналар, спиральды өздігінен тазаланатын бос машиналар, резеңке дискілерді қайтару және өздігінен реттелетін бос машиналар жатады.

Конвейердің керек-жарақтары

YUFENG конвейер жұмысын жақсарту үшін конвейерлік соққы төсектерін, таспаны тазартқыштарды, юбка резеңкесін, тозуға төзімді резеңке парақтарды және басқа керек-жарақтарды жеткізеді.

Конвейерлік таспаның толық шешімдері

Қолжетімді конвейерлік таспаларға EP мата конвейер таспалары, болат сымды конвейер таспалары, шахталық ПВХ/ПВГ қатты тоқылған таспалар және шевронмен бекітілген таспалар кіреді.

Материалды таңдау және сапасын тексеру

Материалдың сапасы конвейерді қолдау құрылымдарының қызмет ету мерзімі мен қауіпсіздігіне тікелей әсер етеді. YUFENG сенімді материалдарды таңдайды және жөнелту алдында тексеру процедураларын орындайды.

Болат материал

Негізгі жақтаулар стандартты қолданбалар үшін Q235B көміртекті болатты және жоғары жүк сыйымдылығын қажет ететін ауыр жүкті конвейерлік жобалар үшін Q355B жоғары беріктігі төмен легирленген болатты пайдаланады.

Беттік өңдеу

Қолжетімді бетті өңдеуге электростатикалық эпоксидті спрей бояу және ыстық мырышпен қаптау кіреді. Тұтынушылар жұмыс ортасына сәйкес қолайлы қорғанысты таңдай алады.

Бекіткіштер және дәнекерлеу материалдары

Сенімді құрастыру үшін беріктігі жоғары 8,8 маркалы болттар, серіппелі шайбалар және босап кетпейтін гайкалар қолданылады. Конструкцияның беріктігін қамтамасыз ету үшін дәнекерлеу материалдары негізгі металл талаптарына сәйкес таңдалады.

Әрбір өндірістік партия сыртқы түрін тексеруден, өлшемдік өлшеуден және дәнекерлеу сапасын тексеруден өтеді. Деформациясы бар, дәнекерленген тігістері жоқ немесе өлшемдік ауытқуы бар өнімдер жеткізілім алдында қабылданбайды.

Стандарттар мен сертификаттар

YUFENG конвейерінің бос қаңқасы GB/T10595-2017, TD75 және DT II(A) дизайн спецификацияларын қоса алғанда, конвейерлік жабдықтың танылған стандарттарына сәйкес жасалған. Өнімдер сонымен қатар CEMA және ISO халықаралық конвейер талаптарына сәйкес жасалған.

Халықаралық жобалар үшін YUFENG тұтынушы талаптарына сәйкес ISO9001: 2015 сапа менеджменті сертификатын, CE сертификатын, SGS инспекциясының есептерін және басқа да техникалық құжаттарды ұсына алады.

Техникалық өнімділік көрсеткіштері

Өнімділік элементі	Стандартты талап	Сынақ негізі
Номиналды жүктеме астында жақтаудың рұқсат етілетін ауытқуы	≤1/1000 аралығы	Зауыттық статикалық жүктеме сынағы
Дәнекерлеу тігісінің сапасы	Жарық, толық емес ену немесе шлак қоспасы жоқ	Көрнекі және ультрадыбыстық нүктелік тексеру
Ыстық мырыштау қабатының қалыңдығы	≥65 мкм	Магниттік қалыңдық сынағы
Орнату тесіктерінің орналасуына төзімділік	±1,5 мм	Өлшемді тексеру

Орау және сақтау

YUFENG халықаралық тасымалдау кезінде жақтауларды қорғау үшін қолайлы орау әдістерін пайдаланады.

Стандартты сандық жақтаулар болат жолақтармен оралған, ауыр ағаш паллеттерге орналастырылған және су өткізбейтін пластик пленкамен жабылған. Соқтығыстың деформациясының алдын алу үшін теңшелген шағын партиялы жақтаулар фанерадан жасалған ағаш қораптарға оралған.

Сақтау кезінде өнімдер құрғақ және желдетілетін қоймаларда сақталуы керек. Қаптаманың зақымдалуын және болат коррозиясын болдырмау үшін су өткізбейтін қорғаныссыз ұзақ мерзімді сыртқы әсерден аулақ болу керек.

Жылдам баға ұсынысын қалай алуға болады

Конвейердің бос рамасының дұрыс үлгісін ұсыну және нақты баға ұсынысын қамтамасыз ету үшін тұтынушылар конвейер таспасының енін, қажетті жақтау түрін, шұңқыр бұрышын, бетті өңдеу талаптарын және қолдану ортасын қамтамасыз етуі керек.

Қосымша ақпарат, соның ішінде тау-кен, порт, цемент немесе жерасты қолданбасы, тапсырыс саны және тағайындалған порт YUFENG инженерлеріне қолайлы құрылымды таңдауға және тиімді баға ұсыныстарын ұсынуға көмектеседі.

Жиі қойылатын сұрақтар

Дұрыс бос жақтау түрін қалай таңдауға болады?

Таңдау конвейер бөліміне, материал жүктемесіне, әсер ету деңгейіне және жұмыс ортасына байланысты. Науа жақтаулары секцияларды тасымалдау үшін пайдаланылады, кері жақтаулар бос белдіктерді қолдайды, ал тиеу аймақтары үшін соққы жақтаулары ұсынылады.

YUFENG сызбаларға сәйкес бос рамаларды теңшей ала ма?

Иә. YUFENG тұтынушы сызбалары мен конвейер талаптарына сәйкес жақтаудың өлшемдерін, монтаждау тесіктерін, орнату әдістерін және бетті өңдеуді реттей алады.

YUFENG бос рамалары үшін қандай материалдар қолданылады?

Стандартты жақтаулар Q235 көміртекті болатты пайдаланады, ал Q355 жоғары берік болат ауыр жүктемелер үшін қол жетімді. Беткі қорғаныс спрей бояу немесе ыстық мырышпен қаптауды қамтуы мүмкін.

YUFENG жақтаулары CEMA конвейерлік жүйелерімен үйлесімді ме?

Иә. YUFENG халықаралық қолданбалар үшін TD75, DT II(A), CEMA және тиісті конвейер жүйесінің талаптарына сәйкес бос рамаларды жобалайды.

YUFENG қандай сертификаттарды ұсына алады?

YUFENG жоба талаптарына сәйкес ISO9001: 2015, CE, SGS инспекциялық есептерді және тиісті техникалық құжаттарды ұсына алады. Өнімдер сонымен қатар CEMA стандарттарына сілтеме жасап шығарылады және MSHA және TUV қатысты жоба талаптарына қолдау көрсете алады.
