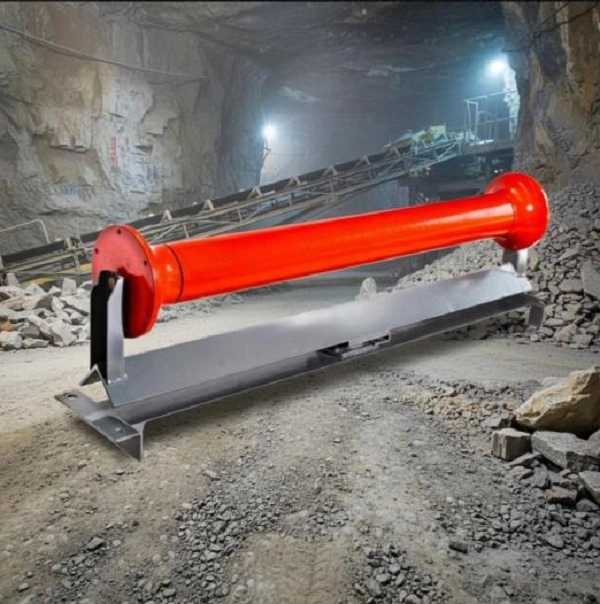

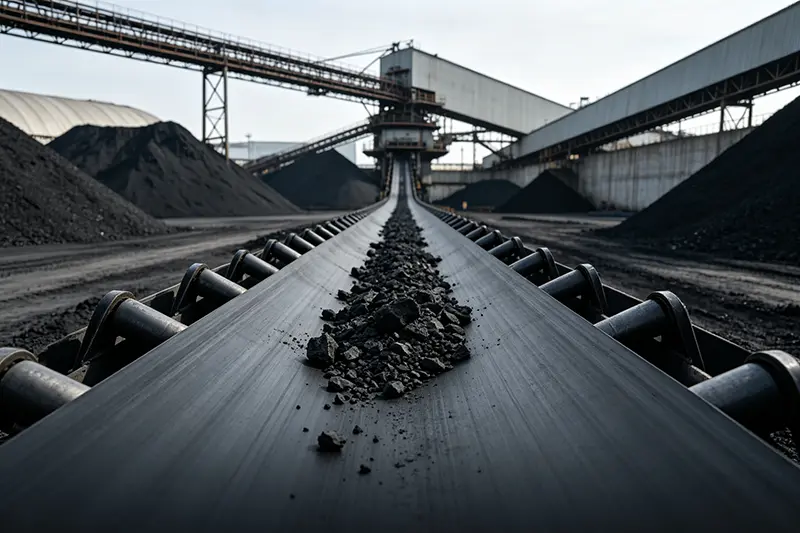

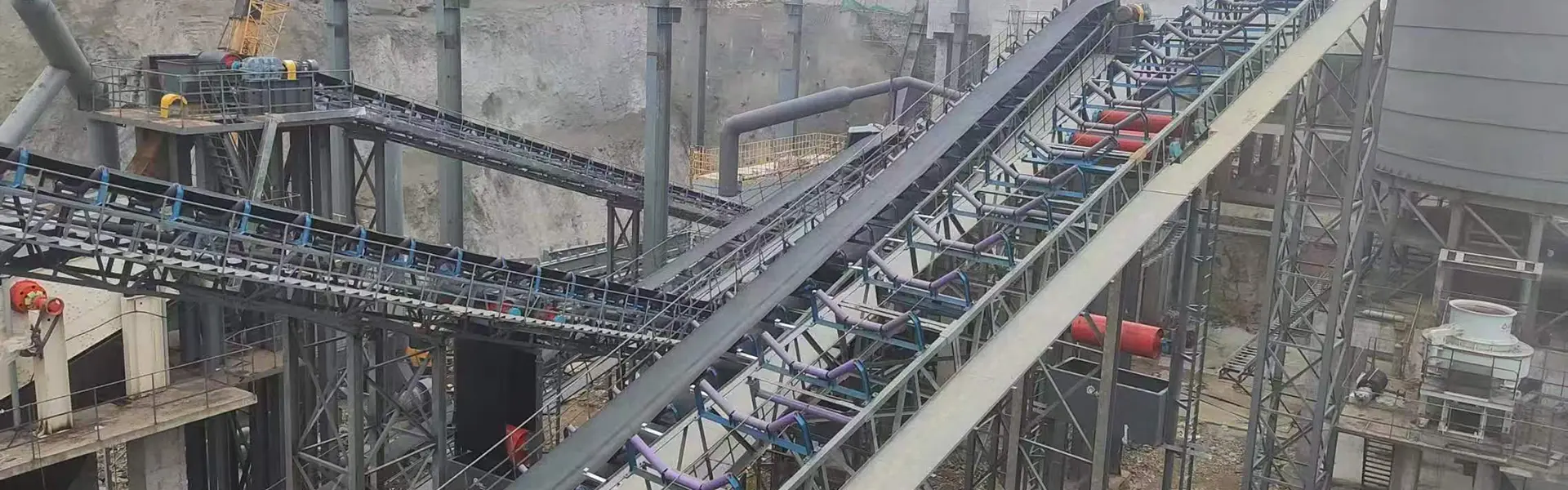

ЮФЕН Бос роликті қайтару, сондай-ақ қайтару роликі немесе артқы конвейер бос жүргіші ретінде белгілі, ленталық конвейердің төменгі қайтару бөлігінде бос конвейер таспасын жетекке немесе құйрық бөлігіне оралған кезде қолдау үшін орнатылады. Оның негізгі функциялары белдік пішінін сақтау, салбырауды азайту, біркелкі қайтару қозғалысын қолдау және белдіктің тұрақты бақылауын сақтауға көмектесу болып табылады.

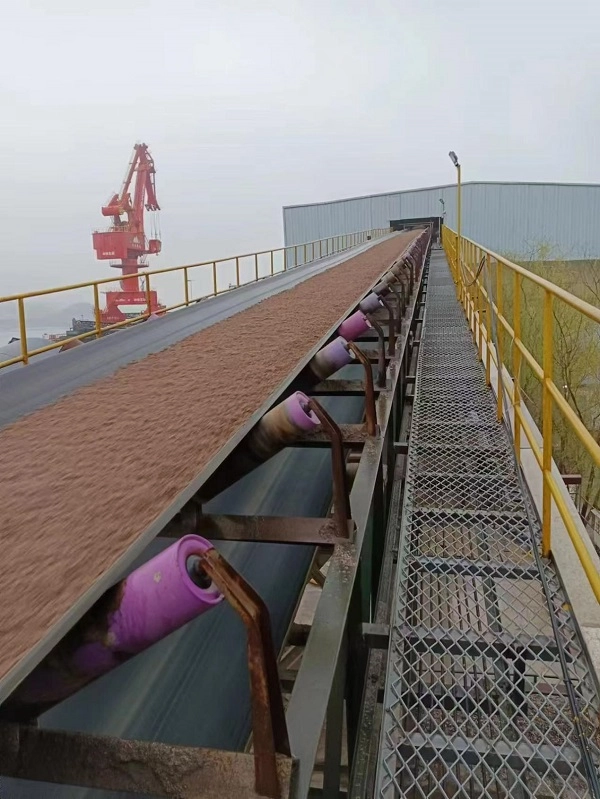

ЮФЕН тау-кен өнеркәсібі, цемент, порттар, химиялық зауыттар, электр станциялары және басқа да сусымалы материалдарды тасымалдауға арналған қосымшалар үшін тегіс параллельді, V-тәрізді орталықтандыру, спиральды өзін-өзі тазарту, HDPE коррозияға қарсы, мырышталған және резеңке дискілерді қайтарады. Әр түрлі қабық материалдары, беттік өңдеулер, тығыздау құрылымдары және мойынтіректер конфигурациялары белдік еніне, материал қасиеттеріне және жұмыс ортасына сәйкес таңдалуы мүмкін.
Стандартты сыртқы диаметрлерге 76, 89, 108, 114, 133, 168, 194 және 219 мм кіреді, роликтің ұзындығы мен қабырғасының қалыңдығы конвейер жақтауының сызбаларына сәйкес қол жетімді. Роликтер жалпы DTII, TD75 және CEMA конвейер құрылымдарымен үйлесімділік үшін жасалған.
Тегіс параллель қайтарылатын бос жүріс түсірілмеген таспаны қолдау үшін бір түзу цилиндрлік роликті пайдаланады. Оның қарапайым құрылымы құрғақ және салыстырмалы түрде жабыспайтын материалдарды тасымалдайтын кәдімгі тасымалдау желілері үшін қолайлы, мұнда негізгі қайтару белдеуін қолдау қажет.

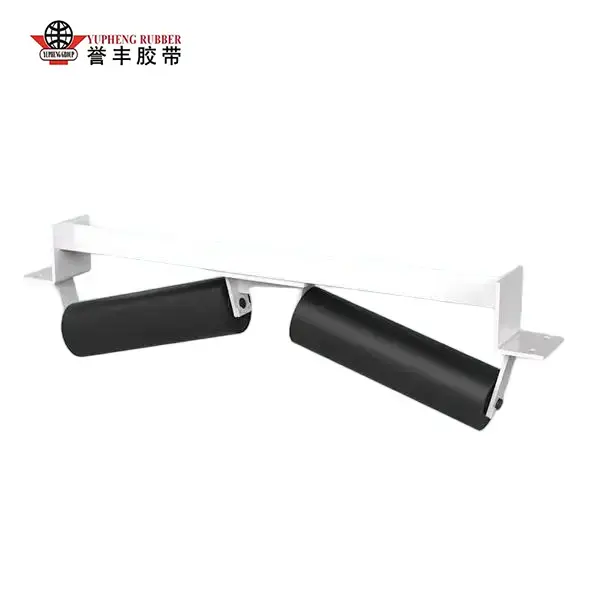

V-тәрізді кері бос жүріс белбеуді орталықтандыруға арналған қосымша нұсқауларды қамтамасыз ету үшін V конфигурациясында орналасқан екі роликті пайдаланады. Ол үзіліссіз қайтару жұмысы кезінде таспаның ауытқуы орын алуы мүмкін ұзақ қашықтыққа тасымалдау желілері үшін жарамды.

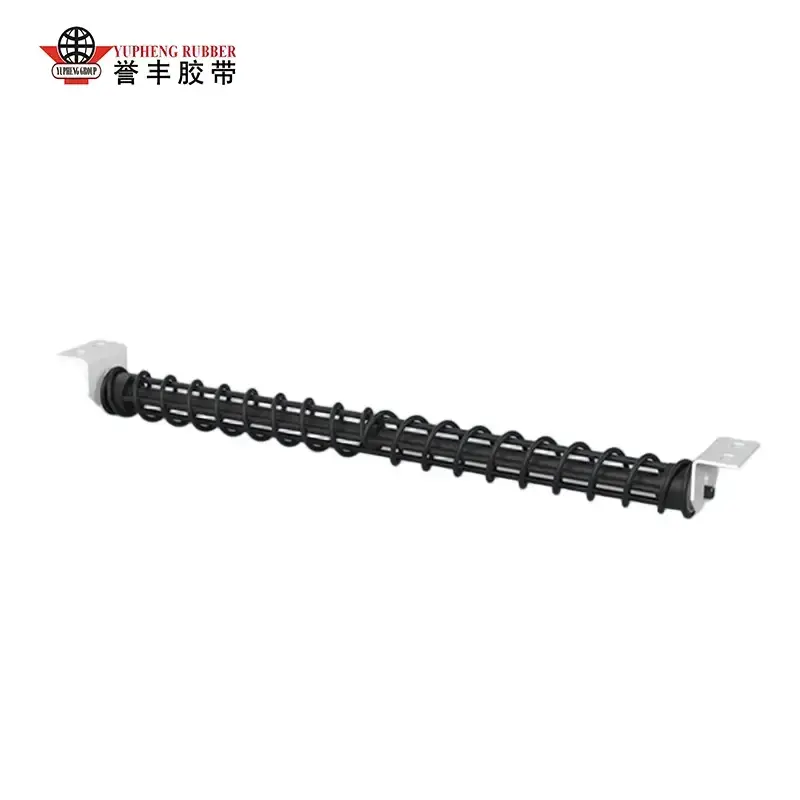

Спиральді қайтару құралы конвейер таспасының артқы жағындағы сазды, дымқыл құмды және басқа жабысқақ материалдарды кетіруге көмектесу үшін бұрандалы бет профилін пайдаланады. Ол дымқыл шахталарға, саз карьерлеріне және тасымалдау жүйелеріне жоғары тасымалдауға адгезиясы бар материалдарды өңдеуге жарайды.
HDPE қайтару бос құралы тотқа, ылғалға және таңдалған химиялық ортаға төзімді металл емес қабықты пайдаланады. Оның төменгі жұмыс шуы және коррозияға төзімді құрылымы оны жағалаудағы порттарға, химиялық зауыттарға және ылғалды өндірістік орталарға қолайлы етеді.

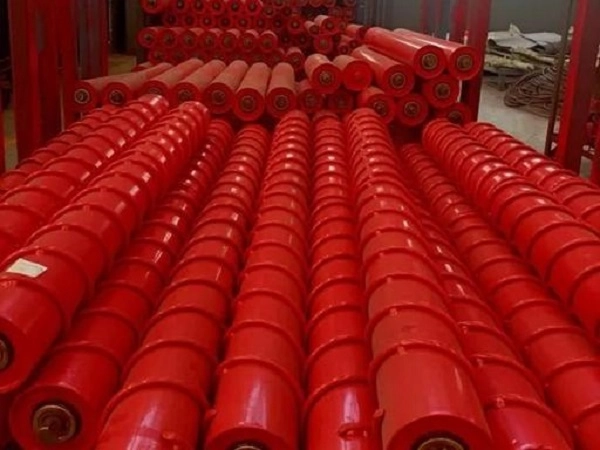

| Ролик түрі | Негізгі сипаттама | Қолданылатын жұмыс жағдайы |
|---|---|---|
| Тегіс параллельді қайтару құралы | Қарапайым құрылым және негізгі белдік тірегі | Құрғақ сусымалы материалдар және кәдімгі қайтару секциялары |
| V-Type Return Idler | Жақсартылған белдік орталықтандыру мүмкіндігі | Таспаның ауытқуына бейім алыс қашықтыққа тасымалдау желілері |
| Өзін-өзі тазартатын спиральді қайтарғыш | Белдік бетіндегі жабысқақ материалды кетіреді | Ылғал шахталар, саз және жабысқақ материалдарды тасымалдау |
| HDPE пластмассадан жасалған қайтарғыш | Тотсыз, коррозияға төзімді және төмен шу | Жағалау, ылғалды және химиялық орталар |
Тегіс параллель конфигурация төменгі бос белбеу бөлімі үшін стандартты қайтару тірегі болып табылады. Ол көмір, әктас, құм және басқа салыстырмалы түрде құрғақ сусымалы материалдар үшін жарамды, онда кері белдеуде қалыпты туралау талаптары бар.
V-тәрізді конфигурация белбеу кері бөлік бойымен қозғалған кезде қосымша бүйірлік бағыттауды қамтамасыз етеді. Ол ұзын конвейер жүйелерінде солдан оңға қарай таспа қозғалысын шектеуге және конвейер дизайны рұқсат еткенде қосымша түзеткіш құрамдастарға тәуелділікті азайтуға көмектеседі.
Спиральды құрылым жабысқақ материал қалдықтарын тасымалдайтын кері белдіктерге арналған. Бұрандалы профиль роликтің айналасындағы материалдың жиналуын азайту үшін таспаның бетінен жиналған сазды, балшықты және дымқыл құмды кетіруге көмектеседі.
Ыстық мырыштау болат роликтің бетін коррозиядан қосымша қорғауды қамтамасыз етеді. Бұл конфигурация әдеттегі өңделмеген болат тезірек коррозияға ұшырауы мүмкін сыртқы қора алаңдарына, ашық аспан астындағы тасымалдау желілеріне және басқа ылғалды орталарға жарамды.
HDPE қабығы кәдімгі болат бетінің тотын жояды және ылғалға, тұзды спрейге және таңдалған химиялық ортаға төзімділікті қамтамасыз етеді. Ол теңіз жағалауындағы терминалдарға, химиялық цехтарға және басқа да коррозиялық орталарға жарамды.

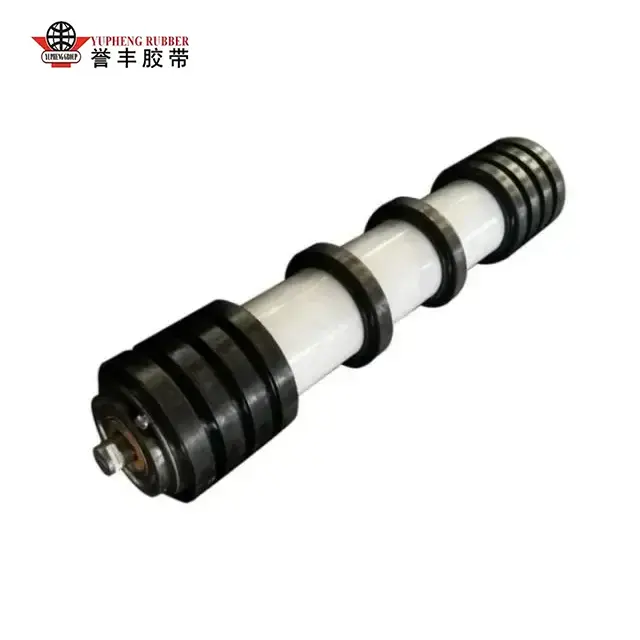

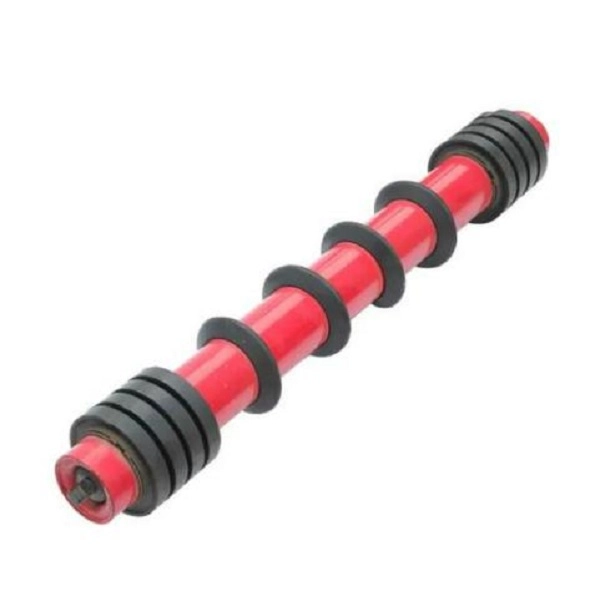

Резеңке дискілер кері белдікпен икемді жанасуды қамтамасыз ету үшін ролик білігінің бойымен орналастырылған. Құрылым белдік дірілінің бір бөлігін жұтып, қайтару белдігі мен қатты болат ролик беті арасындағы тікелей тозуды азайта алады.
ЮФЕН стандартты сыртқы диаметрлері 76, 89, 108, 114, 133, 168, 194 және 219 мм қамтамасыз етеді. Диаметрді таңдау таспаның жылдамдығын, таспаның енін, кері жүктемені, конвейердің ұзындығын және конвейер жақтауының дизайн талаптарын ескеруі керек.
Кері бос жүріс диапазоны шамамен 500–2400 мм конвейер таспасының еніне арналған. Роликтің ұзындығы мен білік өлшемдерін нақты жақтау мен кронштейн өлшемдеріне сәйкес реттеуге болады.
ЮФЕН Return Idler Roller өнімдерін DTII, TD75 және CEMA типті конвейер құрылымдары үшін конфигурациялауға болады. Сатып алушылар бар конвейер жүйесіндегі роликтерді ауыстырған кезде бар ролик өлшемдерін немесе жақтау сызбаларын ұсынуы керек.
Роликтерді таспа еніне, қайтару құрылымына және конвейердің орналасуына сәйкес мата конвейер таспасы, болат шнурлы конвейер таспасы, бүйірлік конвейер таспасы және құбыр конвейері жүйелерімен сәйкестендіруге болады.
Қолжетімді қабық материалдарына Q235 көміртекті болат, HDPE және 304 баспайтын болат кіреді. Көміртекті болат жалпы ауыр жүкті тасымалдауға, коррозияға сезімтал орталар үшін HDPE және тот баспайтын болат 304 жоғары коррозияға төзімділікті қажет ететін қолданбаларға жарамды.
Беттік өңдеу опцияларына электростатикалық бүріккіш жабын, ыстық мырышпен қаптау және резеңке дискті орау кіреді. Таңдалған өңдеуді сыртқы ылғалдылыққа, коррозиялық орталарға, соққыға және белдікпен жанасу талаптарына сәйкес келтіруге болады.
Қос және үш композитті нейлон лабиринттік тығыздау жүйелері шаң мен судың мойынтірек қуысына түсуін шектеуге көмектесу үшін пайдаланылуы мүмкін. Резеңке контактілі тығыздағыштар мойынтірек жинағының айналасында қосымша кедергі жасай алады.
Отандық жоғары дәлдіктегі мойынтіректерді немесе импорттық SKF/FAG C3 клиренсті мойынтіректерді пайдалану талаптарына, үздіксіз жұмыс жағдайларына және тұтынушы сипаттамаларына сәйкес таңдауға болады.
Көмірді жер асты өндіруге арналған отқа төзімді және антистатикалық қайтаратын роликтер немесе суық аймақтағы ашық кеніштерге арналған төмен температураға төзімді роликтер сияқты арнайы конфигурацияларды нақты қолдану бойынша қарастыруға болады.
ЮФЕН таңдалған роликті конвейердің жақтауымен және орнату құрылымымен сәйкестендіру үшін әртүрлі өлшемдегі кері роликті қолдау кронштейндерін жеткізе алады.
Стандартты болат қайтаратын роликтер Q235 жоғары жиілікті ERW болат құбырын пайдаланады, ал HDPE нұсқаларында таза HDPE материалы қолданылады. Қабық қабырғасының қалыңдығы ролик ұзындығына, жүктемеге және қажетті құрылымдық беріктікке сәйкес реттелуі мүмкін.
Үздіксіз жұмыс кезінде иілу мен деформацияға төзімділікті қамтамасыз ететін стандартты конфигурацияларда білікке 45# суық тартылған қатты дөңгелек болат қолданылады.
Айналмалы жинақта C3 клиренсі терең ойық шарикті подшипниктер қолданылады. Мойынтіректерді таңдау конвейердің үздіксіз жұмысы кезінде айналу кедергісіне, температураның көтерілуіне және қызмет ету мерзіміне әсер етеді.
Тығыздау құрылымына мойынтірек қуысына түсетін шаң мен суды азайту үшін қаттылығы жоғары нейлон лабиринт сақиналары және ауа райына төзімді нитрилді резеңке тығыздағыш сақиналар кіруі мүмкін.
Құрастыру процесіне кіріспес бұрын болат құбырлар, біліктер мен мойынтіректерден үлгі алынады және тексеріледі. Өндіріс алдында зауыттық тексеру талаптарына сәйкес келмейтін материалдар қабылданбайды.
| Өнімділік элементі | Стандартты талап | Сынақ стандарты |
|---|---|---|
| Айналу кедергісінің коэффициенті | ≤0,008 | ISO 15365 |
| Шаң мен судан қорғау дәрежесі | IP65 | IP сынақ стандарты |
| Номиналды жүктеменің қызмет ету мерзімі | ≥30 000 жұмыс сағаты | Зауыттық тездетілген қартаю сынағы |
| Ролик қабықшасының концентрлігі | ≤0,5 мм | Теру индикаторының сынағы |
| Қартаюға қарсы уақыт | ≥500 сағ жоғары температурада қартаю сынағы | Ішкі зертханалық сынақ |
| Осьтік статикалық жүктеме сыйымдылығы | Деформациясыз 1,5 есе номиналды жүктеме | Статикалық қысым сынағы |
Роликтің нақты өнімділігі диаметрге, қабық қабырғасының қалыңдығына, мойынтірек түріне, тығыздау құрылымына, конвейер жылдамдығына, белдіктің тартылуына, қоршаған орта жағдайларына және техникалық қызмет көрсету тәжірибесіне байланысты.
ЮФЕН Return Idler Roller өнімдері конвейер жабдығы мен роликтің өнімділігіне арналған CEMA, GB/T10595 және ISO15365 талаптарына сәйкес шығарылады.
Жерасты тау-кен жұмыстарына арналған қайтару роликтерін көмір шахтасының қолданыстағы қауіпсіздік талаптарына сәйкес конфигурациялауға болады. Қауіпсіздіктің нақты құжаттамасы таңдалған өнім мен мақсатты қолданбаға байланысты.
Қолжетімді құжаттамаға өнім мен тағайындалған нарыққа сәйкес ISO9001 сапа менеджменті сертификаты, CE экспорттық құжаттама, SGS шикізатын тексеру есептері, көмір шахтасының қауіпсіздік сынағы құжаттамасы және зауыттың айналу тұрақтылығы мен қызмет ету мерзімі сынағы есептері кіруі мүмкін.

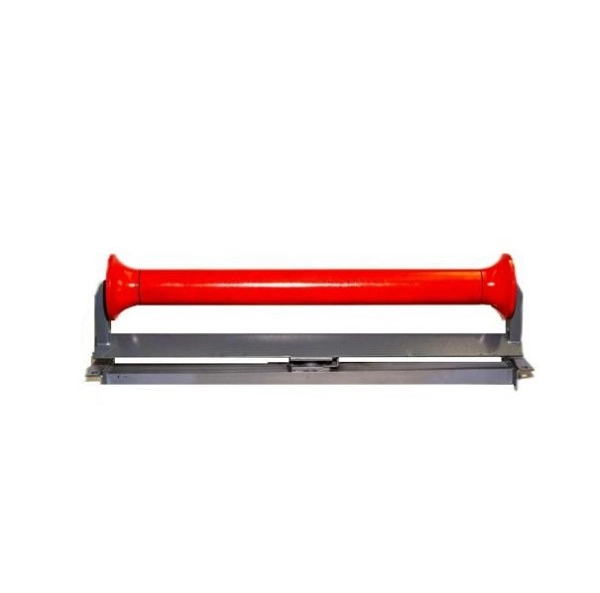

Қайтару роликті тірек кронштейні жобаланған аралыққа сәйкес конвейердің жақтауына бекітіледі. Ролик білігінің екі шеті кронштейнді бекіту саңылауларымен тураланады және белгіленген түйреуіштермен немесе болттармен бекітіледі. Конвейер іске қосылғанға дейін ролик қалыпты емес кедергісіз еркін айналуы керек.
Ауыстыру алдында конвейерді тоқтатып, қуат көзін оқшаулау керек. Біліктің бекіткіш бөліктерін алып тастағаннан кейін, зақымдалған кері роликті алып тастауға және жаңа құрылғымен ауыстыруға болады. Конвейерді қайта іске қоспас бұрын жаңа роликтің икемді айналуын тексеру керек.
V-типті кері роликтерді таспаны бақылау қосымша қолдауды қажет ететін ұзақ қашықтыққа тасымалдау желілерінде қолайлы аралықтарда орналастыруға болады. Нақты аралықты конвейер құрылымына, таспаның әрекетіне және жұмыс жағдайларына сәйкес анықтау керек.
Спиральды өздігінен тазаланатын кері шығыршықтарды дымқыл немесе жабысқақ материалдарды тасымалдайтын конвейерлерде пайдалану керек, онда таспаның кері жағы кері жағында жиналуы мүмкін. Орнату спираль бетінің таспаның жүру бағыты мен конвейер құрылымына сәйкес келуін қамтамасыз етуі керек.
Тегіс параллель оралатын роликтер көмір, әктас, құм және толтырғыш сияқты салыстырмалы түрде құрғақ материалдарды тасымалдайтын кәдімгі конвейерлер үшін жарамды.
V-типті центрлеуші қайтару роликтерін ұзын конвейер желілері қайтару инсульті кезінде таспаны бақылауды жақсартуды қажет ететін жерлерде таңдауға болады.
Спиральды өзін-өзі тазартатын кері роликтер дымқыл шахталарға, саз карьерлеріне және конвейер таспасының артқы бетіне жабысқақ материал жабысатын басқа қолданбаларға жарамды.
HDPE немесе мырышталған қайтару роликтерін жұмыс жағдайларына байланысты тұзды шашырату, ылғалдылық немесе таңдалған коррозиялық орталар үшін таңдауға болады.
Діріл мен жанасудың тозуын азайту үшін шығыршық пен кері белдік арасындағы қосымша икемділік қажет болған жағдайда, резеңке дискті қайтару роликтерін қарастыруға болады.
ЮФЕН толық көлемді материалдарды тасымалдау жүйелері үшін мата конвейер таспасын, болат сымды конвейер таспасын, бүйірлік конвейер таспасын, құбыр конвейер таспасын, өрнекті конвейер таспасын және өрескел үстіңгі конвейер таспасын жеткізе алады.
Қолдаушы бұйымдарға науалар тасымалдағыштар, соққылы бос машиналар, өздігінен реттелетін бос машиналар және олардың сәйкес кронштейндері мен тірек тіректері жатады.
Тозуға төзімді резеңке қаңылтырлар, конвейер төсеніштері резеңкелері, вулканизацияны жөндеуге арналған желімдер және патч жинақтары конвейерді орнату, техникалық қызмет көрсету және далалық жөндеу үшін жеткізілуі мүмкін.
HDPE су құбыры және HDPE тереңдеткіш құбыры тау-кен және өнеркәсіптік жобаларда қосалқы су мен суспензияны тасымалдау үшін жеткізілуі мүмкін.
Роликтің диаметрі, қабырға қалыңдығы, білік өлшемдері, тығыздағыш құрылымы және басқа параметрлерді тұтынушы жұмыс сызбалары мен конвейер талаптарына сәйкес реттеуге болады.

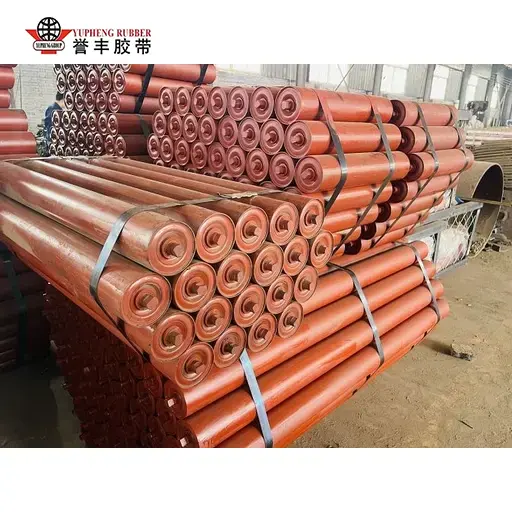

76, 89 және 108 мм кері шығыршықтар болат сыммен оралып, біліктердің екі ұшында қорғаныс қақпақтарымен жабдықталған және халықаралық тасымалдау үшін қатты ағаш қораптарға оралуы мүмкін.
168, 194 және 219 мм роликтерді ағаш паллеттерге орналастыруға болады, оларды қорғаныш пластикалық пленкамен орап, беткі сызаттар мен коррозияны азайту үшін контейнерді тасымалдау үшін бекітеді.
HDPE роликтерін тиеу, түсіру және тасымалдау кезінде бетінің соқтығысуы мен зақымдануын азайту үшін көбік немесе басқа жастықтаушы материалдармен бөлуге болады.
Қайтару шығыршықтары 1,2 м-ден аспайтын ұсынылатын төсеу биіктігі бар паллеттерде көлденеңінен сақталуы керек. Ашық жерде сақтаған кезде су өткізбейтін брезентті пайдалану керек және жаңбыр суына ұзақ әсер етуден аулақ болу керек.
Роликтің сәйкес ұзындығын, білік конфигурациясы мен кронштейн өлшемін растау үшін конвейер таспасының енін және бар жақтау өлшемдерін қамтамасыз етіңіз.
Тегіс, V-типті, спиральды, HDPE және резеңке дискті қайтару роликтері белдіктерді қадағалау талаптарына, материалдың адгезиясына, ылғалдылық пен коррозия жағдайларына сәйкес таңдалуы керек.
Шахта, порт, химиялық немесе басқа жұмыс орталары, соның ішінде ылғалдылық, тұз спрейі, химиялық әсер ету және температура жағдайлары туралы ақпаратты қамтамасыз етіңіз. Бұл тиісті қабық материалын және бетті өңдеуді анықтауға көмектеседі.
Ылғал саз, балшық немесе жабысқақ материал таспаның кері жағында қалуға бейім болғанда, материалдың жиналуын азайту үшін өздігінен тазаланатын спиральді кері роликті қарастыруға болады.
Таспаның ауытқуына бейім ұзақ қашықтыққа созылатын конвейер желілері үшін V-тәрізді орталықтандыратын кері роликтерді кері жағын туралау құрылымының бөлігі ретінде бағалауға болады.
Дәл баға белгілеу үшін сәйкес конвейер таспасының енін, роликтің сыртқы диаметрін, жалпақ, V-типті, спиральды немесе HDPE сияқты қайтарылатын бос жүріс түрін, жұмыс ортасын, материал сипаттамаларын, жалпы тапсырыс көлемін және мақсатты жеткізу портын қамтамасыз етіңіз.
ЮФЕН техникалық инженерлері нақты конвейер жүйесіне сәйкес роликтің тиісті диаметрін, қабық материалын, мойынтіректердің конфигурациясын, тығыздағыш құрылымын және тірек кронштейнін бағалай алады.
