Тау-кен және карьерлік конвейерлік жүйелерді тікелей жеткізу.

ЮФЕН Соққыдағы бос ролик, сондай-ақ буферлік бос орын немесе амортизаторлық конвейер роликтері ретінде белгілі, сусымалы материалдар конвейер лентасына түскен кезде пайда болатын әсерді сіңіру үшін таспалық конвейерлердің беру және босату нүктелеріне орнатылады. Ролик соққы күштерін тарату және конвейер лентасы мен тіреу құрылымына шоғырланған кернеуді азайту үшін болат немесе HDPE қабығын серпімді резеңке немесе полиуретанды буфер компоненттерімен біріктіреді.

ЮФЕН тау-кен, цемент, агрегат, порт, химиялық және көмір өңдеу жүйелеріне сегменттелген резеңке сақина, интегралды PU артта қалуы, HDPE, шұңқырлы соққы, мырышталған және жалынға төзімді антистатикалық соққыларды қамтамасыз етеді. Роликтің диаметрі, буфер материалы, резеңке сақина қалыңдығы, қаттылық, тығыздағыш құрылымы және мойынтірек конфигурациясы белдік еніне, материалдың кесек өлшеміне, құлау биіктігіне және жұмыс ортасына сәйкес таңдалуы мүмкін.

Буфер құрылымы бойынша типтер

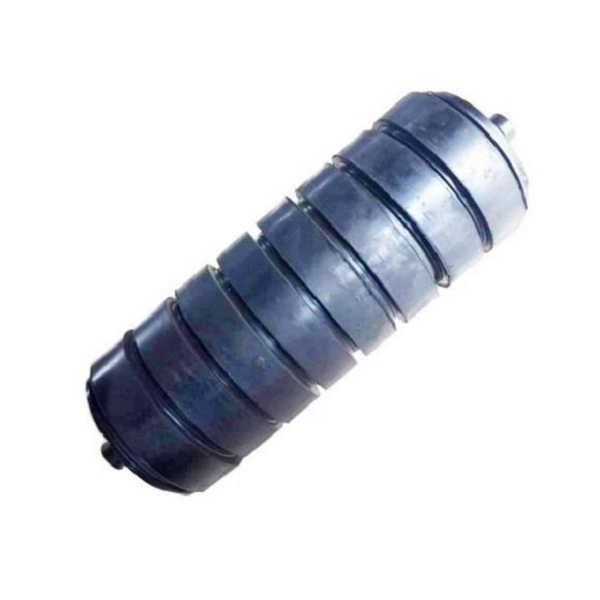

Сегменттелген резеңке сақинаға соғуға арналған бос орын

Сегменттелген резеңке сақина соққылы бос жүріс ролик корпусының айналасында орналасқан бірнеше тәуелсіз серпімді резеңке сақиналардан тұрады. Бөлек сақина құрылымы жеке зақымдалған сақинаны толық роликті міндетті түрде ауыстырмай-ақ ауыстыруға мүмкіндік береді, бұл оны жалпы шахталық, карьерлік және орташа әсерлі тиеу станциялары үшін жарамды етеді.

Интегралды PU артта қалу соққысы

Интегралды PU соққылы бос жүріс роликтің айналасында үздіксіз полиуретанды буфер қабатын пайдаланады. Бір бөліктен тұратын конструкция сақинаның ығысуын азайтады және үлкен материал кесектерін, үлкен түсу биіктігін және қайталанатын ауыр соққыларды қамтитын қолданбалар үшін тозуға төзімділікті қамтамасыз етеді.

HDPE Shell Impact Idler

HDPE соққылы бос құрылғы коррозиялық орталар үшін қолайлы буфер құрылымы бар пластик роликті қабықты пайдаланады. Оның металл емес беті кәдімгі болат тотын болдырмайды және жағалау порттары, химиялық зауыттар және басқа да тұзды тұман немесе ылғалға ұшыраған тиеу аймақтары үшін қарастырылуы мүмкін.

Ролик түрі	Негізгі сипаттама	Қолданылатын жұмыс жағдайы
Сегменттелген резеңке сақинаға соғуға арналған бос орын	Жоғары соққы сіңіру және ауыстырылатын жеке сақиналар	Жалпы шахталық және карьерлік орташа әсерлі тиеу пункттері
Интегралды PU артта қалу соққысы	Тұрақты орналасуы бар тозуға төзімді бір бөлікті буферлік қабат	Жоғары түсетін және ауыр кесек материалдарды тиеу аймақтары
HDPE Shell Impact Idler	Тот баспайды және таңдалған коррозиялық ортаға төзімді	Жағалау порттары және химиялық зауыттардың тиеу аймақтары

Әртүрлі конвейер секцияларына арналған конфигурациялар

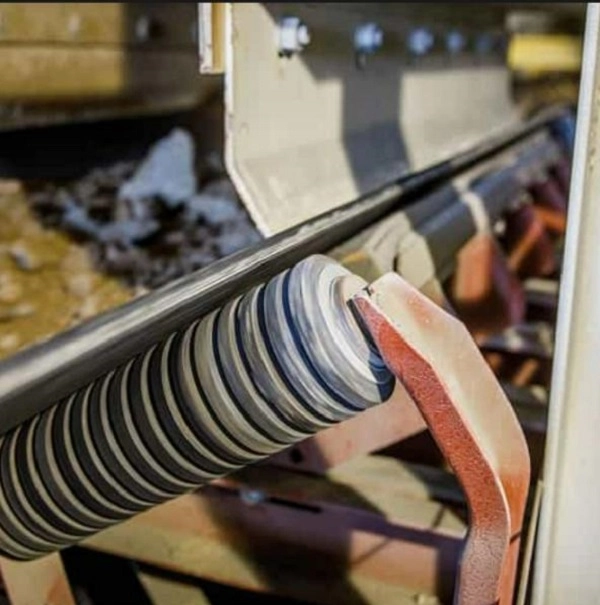

Сегменттелген резеңке сақинаға соқтыратын бос ролик

Бірнеше тәуелсіз резеңке сақиналар жүктеу нүктесінде бөлінген серпімді жастықты қамтамасыз етеді. Сақина зақымдалған немесе тозған кезде ауыстырылатын сақина құрылымы роликті толық ауыстырумен салыстырғанда техникалық қызмет көрсетуді жеңілдетеді.

Интегралды PU артта қалу соққысы бар шығыршық

Үздіксіз PU сыртқы қабаты біркелкі соққыға қарсы буферлі бетті қамтамасыз етеді және қайталанатын шоғырланған әсерді тудыратын үлкен кесек материалдарға жарамды. Оның бір бөліктен тұратын құрылымы бөлек сақиналармен болуы мүмкін бүйірлік қозғалысты болдырмайды.

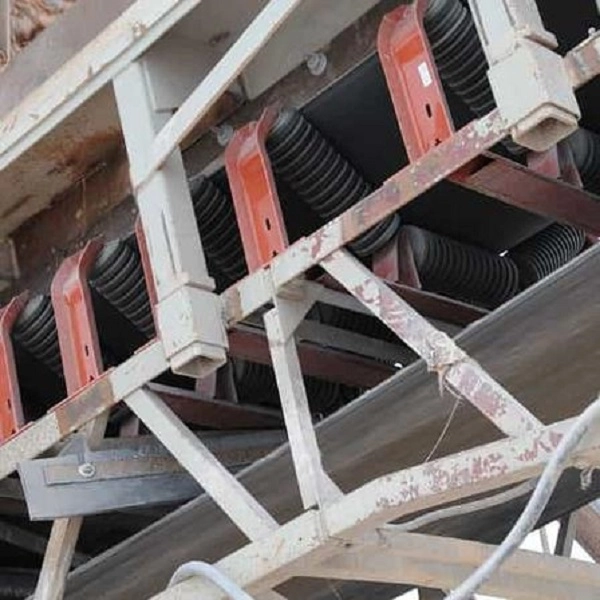

Троу Impact Idler Group

30°, 35° немесе 45° үш шығыршықты шұңқырлы соққы қондырғысы материалдың соққысын роликтің бірнеше позицияларына тарата отырып, тірек белдік аймағын ұлғайтады. Ол үлкен көлемдегі сусымалы материалдарды өңдейтін кең және ауыр жүкті конвейерлік таспаларға жарамды.

Ыстық мырышпен қапталған соққылы бос құрылғы

Мырышталған болат беті сыртқы және ылғалды тиеу аймақтарын коррозиядан қосымша қорғауды қамтамасыз етеді. Оны ашық алаңдарда, агрегат зауыттарында және ролик атмосфералық ылғалға ұшырайтын басқа жерлерде пайдалануға болады.

HDPE коррозияға қарсы соққыға қарсы ролик

HDPE қабығы металл бетіндегі тотты жояды және тұзды шашыратқыш, ылғалдылық немесе таңдалған химиялық орта кәдімгі болат роликтерге әсер етуі мүмкін жерлерде таңдалуы мүмкін. Ол жағалық айлақтар мен химиялық материалдарды тиеу станцияларына жарамды.

Жалынға қарсы статикалық әсерге қарсы бос орын

Бұл конфигурация көмір шахтасының жерасты тиеу аймақтары үшін отқа төзімді қасиеттері бар өткізгіш буферлік материалды біріктіреді. Арнайы ролик пен тіреуіш жүйе шахтаның қолданыстағы қауіпсіздік талаптарына сәйкес таңдалуы керек.

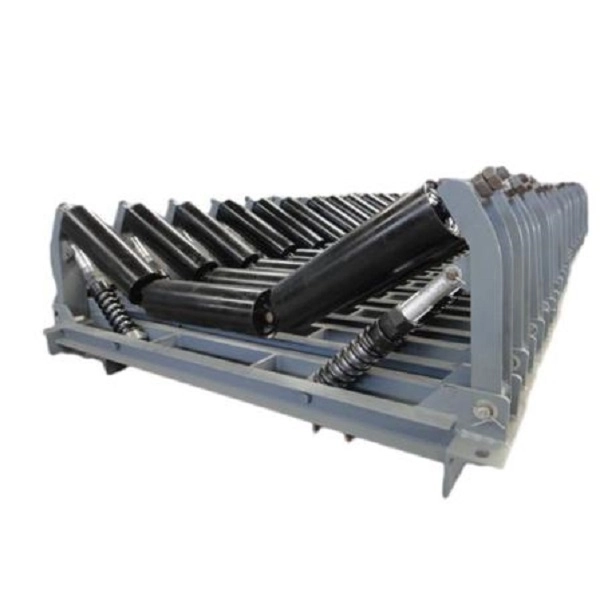

Техникалық сипаттамалар

Роликтің диаметрі

ЮФЕН стандартты 76, 89, 108, 114, 133, 168, 194 және 219 мм соққылы бос жүрістің сыртқы диаметрлерін қамтамасыз етеді. Диаметрді таңдау таспаның енін, таспа жылдамдығын, соққы жүктемесін және конвейер жақтауының дизайнын ескеруі керек.

Сәйкес келетін конвейер таспасының ені

Роликтер сериясын шамамен 500–2400 мм болатын конвейер таспасының енімен сәйкестендіруге болады. Роликтің ұзындығы, білік өлшемдері және буфердің орналасуы конвейер құрылымына сәйкес реттелуі мүмкін.

Буфер сақинасының қалыңдығы және қаттылығы

Резеңке немесе PU буферінің құрамдас бөліктерінің қалыңдығы мен қаттылығын материал кесек өлшеміне, құлау биіктігіне және күтілетін әсер қарқындылығына сәйкес реттеуге болады.

Конвейер жақтауының үйлесімділігі

ЮФЕН Impact Idler Rolers DTII, TD75 және CEMA типті конвейер жақтаулары үшін конфигурациялануы мүмкін. Бар рамалық сызбалар немесе ролик өлшемдері ауыстыру және жобаны сәйкестендіру үшін қамтамасыз етілуі мүмкін.

Соққыларды сіңіру және роликті дизайн

Эластикалық буфер қабаты

Резеңке немесе полиуретанды буфер қабаты сусымалы материал таспаға түскен кезде серпімді деформацияны қамтамасыз етеді, соғу энергиясының белдік қаңқасына және тірек құрылымына тікелей берілуін азайтады.

Бөлінген әсерді қолдау

Жүктеу аймағында бірнеше соққы роликтерін пайдалану бүкіл жүктемені бір нүктеге шоғырландырудың орнына соққы күшін таратады. Роликтердің саны мен аралықтары материалдың салмағына, құлау биіктігіне және конвейердің дизайнына сәйкес анықталуы керек.

Роликтің концентрлігі

Түтік пен білікті дәл өңдеу ауыр жүктеме кезінде роликтің тұрақты айналуын сақтауға көмектеседі. YUFENG сілтеме жасалған стандартты конфигурация үшін ≤0,5 мм ролик қабықшасының концентрлілігін көрсетеді.

Мойынтіректерді қорғау

Көп сатылы лабиринтті және резеңке контактілерді тығыздау жүйелері сусымалы тиеу станцияларында жұмыс кезінде мойынтірек қуысын шаңнан, судан және материалдың ластануынан қорғауға көмектеседі.

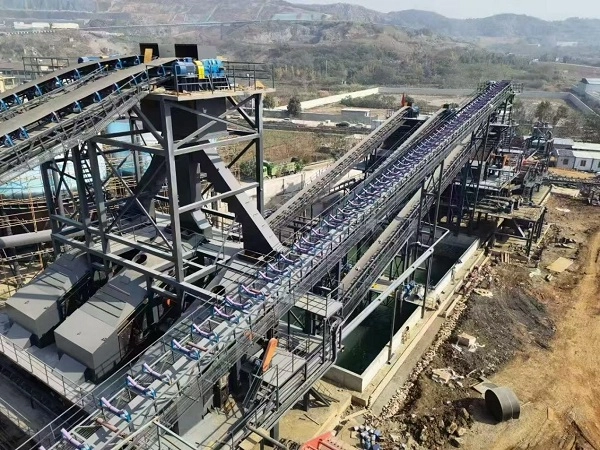

Теңшеу опциялары

Буферлік материал

ЮФЕН табиғи резеңке буферлік сақиналарды, интегралды PU полиуретан қабаттарын және соққы, тозу және коррозия талаптарына сәйкес HDPE негізіндегі конфигурацияларды қамтамасыз етеді.

Роликті қабық материалы

Q235 көміртекті болат және 304 баспайтын болаттан жасалған қабық опциялары қол жетімді. HDPE қабық конфигурацияларын коррозияға сезімтал орталар үшін де таңдауға болады.

Беттік өңдеу

Болат роликті қабықтар үшін электростатикалық жабын және ыстық мырыштау қол жетімді, ал PU немесе резеңке сыртқы құрылымдар таңдалған соққы конфигурациясына сәйкес жеткізілуі мүмкін.

Тығыздау жүйесі

Екі немесе үш композиттік нейлон лабиринт тығыздау құрылымдарын мойынтірек жинағының айналасындағы шаң мен судан қорғауды жақсарту үшін резеңке контактілі тығыздағыштармен конфигурациялауға болады.

Подшипник конфигурациясы

Отандық жоғары дәлдіктегі мойынтіректерді немесе импорттық SKF/FAG C3 клиренсті мойынтіректерді үздіксіз жұмыс талаптары мен тұтынушы сипаттамаларына сәйкес таңдауға болады.

Арнайы экологиялық конфигурация

Төмен температураға төзімді немесе отқа төзімді антистатикалық буферлік материалдар қажетті жұмыс жағдайларына сәйкес суық аймақта және жерасты тау-кен жұмыстарында қолдануға болады.

Материалдар және сапаны бақылау

Роликті қабық

Стандартты болат соққылы бос машиналар Q235 жоғары жиілікті ERW болат түтіктерін пайдаланады, ал HDPE үлгілері таза HDPE материалын пайдаланады. Қабық өлшемдері мен қабырға қалыңдығын көрсетілген соққы жүктемесіне сәйкес келтіруге болады.

Ролик білігі

Білік стандартты конфигурацияда қайталанатын соққылар мен радиалды жүктемелер кезінде иілуге төзімділікті қамтамасыз ететін 45# суық тартылған тұтас дөңгелек болатты пайдаланады.

Буферлік материал

Серпімділігі жоғары табиғи резеңке немесе тозуға төзімді полиуретан шикізаты қажетті соққыларды сіңіру және қажалу көрсеткіштеріне сәйкес таңдалады.

Подшипник

C3 саңылаулары бар терең ойық мойынтіректері роликті құрастыру үшін айналмалы тірек болып табылады. Мойынтіректерді таңдау жұмыс кедергісіне, жылу шығаруға және қызмет ету мерзіміне әсер етеді.

Тығыздау компоненттері

Мойынтірек қуысын шаң мен ылғалдан қорғауға көмектесу үшін беріктігі жоғары нейлон лабиринт сақиналары мен ауа райына төзімді нитрилді резеңке тығыздағыштар қолданылады.

Кіріс материалдарын тексеру

Құрастыру шеберханасына кірер алдында болат құбырлар, білікшелер, мойынтіректер және буферлік материалдар қолданылатын айналу, өлшемдік, ескіру және соққыға байланысты қасиеттер үшін сынама алынады.

Өнімділік көрсеткіштері

Өнімділік элементі	Стандартты талап	Сынақ стандарты
Айналу кедергісінің коэффициенті	≤0,008	ISO 15365
Шаң мен судан қорғау дәрежесі	IP65	IP сынақ стандарты
Номиналды жүктеменің қызмет ету мерзімі	≥30 000 жұмыс сағаты	Зауыттық тездетілген қартаю сынағы
Ролик қабықшасының концентрлігі	≤0,5 мм	Теру индикаторының сынағы
Резеңке буфер сақинасының абразия жоғалуы	≤1,0 см³/1,61 км	ISO 4649
Қартаюға қарсы уақыт	≥500 сағ жоғары температурада қартаю сынағы	Ішкі зертханалық сынақ

Нақты соққыны сіңіру, қызмет ету мерзімі және жүк көтергіштігі роликтің диаметріне, буфер материалына, қаттылыққа, белдік еніне, материал кесек өлшеміне, құлау биіктігіне, тасымалдау жылдамдығына және жұмыс ортасына байланысты.

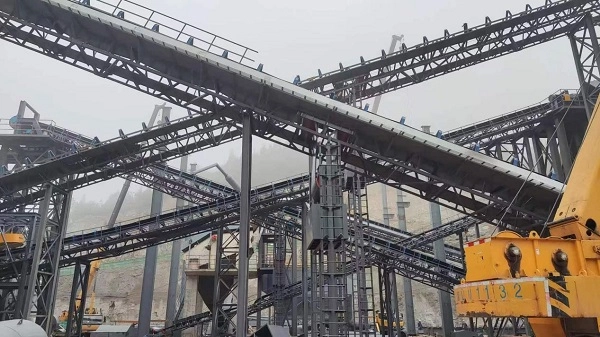

Орнату және ауыстыру

Жаңа қоректену жақтауын орнату

Соққыдағы бос жүрістің тірек жақтауы жобаланған бос орынға бекітілген. Ролик білігінің екі ұшы да тірек кронштейндерімен тураланған және көрсетілген түйреуіштермен немесе болттармен бекітіледі. Конвейер іске қосылғанға дейін толық топ еркін айналуы керек.

Impact Idler Group Arrangement

Жоғары тамшылы ұсатқыштарды беру нүктелері үшін шоғырланған материалдың әсерін тарату үшін тиеу аймағынан шамамен 5 м қашықтықта соққылы бос жүргіштердің шамамен үш-бес тобын орналастыруға болады. Нақты орналасу конвейер дизайнына сәйкес анықталуы керек.

Буфер сақинасын ауыстыру

Сегменттелген резеңке-сақина конфигурациялары үшін роликтің құрылымы рұқсат етілгенде зақымдалған жеке буфер сақинасын ауыстыруға болады. Ролик түтігі, білігі немесе мойынтірегі зақымдалған болса, роликті толық жинақты ауыстыру керек.

Ауыстыру кезіндегі қауіпсіздік

Соққысыз жұмыс істемес бұрын конвейер тоқтатылып, қуат көзінен оқшаулануы керек. Орнатқаннан кейін жабдықты қайта іске қоспас бұрын роликтің айналуын, біліктердің бекітілуін және белдіктің туралануын тексеру керек.

Жүктеу шарты бойынша қолданбалар

Ұсатқышты беру нүктелері

Соққыдағы бос машиналар әдетте ірі тастар немесе руда айтарлықтай биіктіктен құлап, конвейер лентасына шоғырланған соққы тудыруы мүмкін ұсақтағыштарды шығару нүктелерінің астына орнатылады.

Тау-кен және карьерлерді қазу

Сегменттелген резеңке және PU соққылы бос жүргіштерді руданы, агрегатты және тасты өңдеу жүйелері үшін материал кесектерінің өлшеміне, тиеу биіктігіне және конвейердің сыйымдылығына сәйкес таңдауға болады.

Цемент және толтырғыш зауыттары

Соққыға арналған ролик топтары әктас, клинкер, қиыршық тас және басқа да сусымалы материалдарды ұнтақтау немесе сүзгілеу жабдығынан қабылдайтын конвейер секцияларына қолдау көрсете алады.

Жағалау және химиялық тиеу аймақтары

HDPE соқпалы бос жүргіштерді тұзды шашырату, ылғалдылық немесе таңдалған химиялық орта кәдімгі болат компоненттері үшін коррозия қаупін тудыратын жерлерде қарастырылуы мүмкін.

Жер асты қазбалары

Қолданылатын жалынға төзімді және статикалық әсерге қарсы бос жүріс конфигурациялары конвейер жүйесі шахтаның тиісті қауіпсіздік талаптарына сәйкес келетін жер асты тиеу пункттері үшін жеткізілуі мүмкін.

Стандарттар мен сапа құжаттамасы

Конвейер өнеркәсібінің стандарттары

ЮФЕН Impact Idler Rolers конвейер жабдығы мен роликтің өнімділігіне арналған CEMA, GB/T10595 және ISO15365 талаптарына сәйкес шығарылады.

Қауіпсіздік талаптары

Жерасты тау-кен жұмыстарына арналған роликтерді көмір шахтасының қауіпсіздік талаптарына сәйкес конфигурациялауға болады. Қолданылатын сертификаттау нақты өнім құрылымы мен жоба талаптарына байланысты.

Экспорттық құжаттама

Қолжетімді құжаттамаға өнімнің конфигурациясына сәйкес ISO9001 сапа менеджменті сертификаты, CE экспорттық құжаттама, SGS шикізатын тексеру есептері, көмір шахтасының қауіпсіздік сынағы құжаттары және зауыттық соққыға төзімділік және қызмет ету мерзімі сынағы есептері кіруі мүмкін.

Сәйкес конвейерлік жүйе өнімдері

Конвейерлік таспалар сериясы

ЮФЕН толық көлемді материалдарды өңдеу жүйелері үшін мата конвейер таспасын, болат сымды конвейер таспасын, бүйірлік конвейер таспасын, құбыр конвейер таспасын, өрнекті конвейер таспасын және өрескел үстіңгі конвейерлік таспаны жеткізе алады.

Other Conveyor Rollers

Тірек шығыршықтарға науалық тасымалдаушы бос машиналар, кері бұрғыштар, өздігінен реттелетін бос машиналар және әртүрлі конвейер секциялары үшін сәйкес тірек кронштейндері жатады.

Резеңке аксессуарлар

Орнату және техникалық қызмет көрсету үшін тозуға төзімді резеңке жабындарды, конвейер төсеніштерін, вулканизацияны жөндеуге арналған желімдерді және патч жинақтарын жеткізуге болады.

HDPE құбырлар сериясы

HDPE су құбыры және HDPE тереңдеткіш құбыры тау-кен және өнеркәсіптік жобаларда қосалқы су мен шламды тасымалдау үшін жеткізілуі мүмкін.

Арнайы өңдеу

Роликтің диаметрі, қабық қабырғасының қалыңдығы, буфердің қаттылығы, резеңке сақина өлшемдері және тығыздау құрылымын тұтынушы жұмыс сызбалары мен әсер ету жағдайларына сәйкес реттеуге болады.

Қаптама және сақтау

Шағын диаметрлі соққы роликтері

76, 89 және 108 мм соққылы роликтер болат сыммен оралып, біліктердің екі ұшында қорғаныс қақпақтарымен жабдықталған және тасымалдау үшін қатты ағаш қораптарға оралуы мүмкін.

Үлкен ауыр соққы роликтері

168, 194 және 219 мм соққы роликтерін ағаш паллеттерге орналастыруға болады, пластик пленкамен қорғалған және контейнерді тасымалдау кезінде бетінің зақымдануы мен қозғалысын азайту үшін бекітілген.

HDPE әсерлі бос жұмысшылар

HDPE соққы роликтерін тиеу және түсіру кезінде соқтығысуды және бетінің зақымдануын болдырмау үшін көбік немесе басқа жастықтаушы материалдармен бөлуге болады.

Сақтау талаптары

Соққы роликтерін төсеу биіктігі 1,2 м-ден аспайтын паллеттерде көлденеңінен сақтау керек. Резеңке және PU буферінің құрамдас бөліктері ұзаққа созылатын тікелей күн сәулесінен, жоғары температурадан, жаңбыр суынан және материалдың қартаюын тездетуі мүмкін басқа жағдайлардан қорғалуы керек.

Дұрыс әсер етуші шығыршықты қалай таңдауға болады

Material Drop Height

Материалдың құлау биіктігі маңызды параметр болып табылады, өйткені жоғары түсу қашықтығы үлкен соққы энергиясын тудырады. Буферлік материал мен соққы шығыршығының орналасуын нақты жүктеу биіктігіне сәйкес таңдау керек.

Материалдың кесек мөлшері

Үлкен және өткір кесек материалдар күштірек соққы сіңіруді қажет етеді және стандартты роликтерге қарағанда PU немесе күшейтілген резеңке соққы құрылымдарына жақсырақ сәйкес келуі мүмкін.

Конвейер таспасының ені

Роликтің ұзындығы, диаметрі, білік конфигурациясы және тірек құрылымы дұрыс сәйкес келуі үшін конвейер таспасының енін және бар жақтау өлшемдерін қамтамасыз етіңіз.

Жұмыс ортасы

Көміртекті болат, мырышталған болат, тот баспайтын болат, HDPE немесе арнайы буферлік материалдарды таңдаған кезде ылғалдылық, тұзды спрей, химиялық әсер, сыртқы орнату және температура ескерілуі керек.

Қажетті техникалық қызмет көрсету әдісі

Сегменттелген резеңке сақина конструкцияларын ауыстырылатын буферлік сақиналарға артықшылық берілген жерлерде қарастыруға болады, ал интегралды PU конфигурациялары үздіксіз тозуға төзімді сыртқы қабат қажет болған кезде қолайлырақ болуы мүмкін.

Request an Impact Idler Roller Quotation

Қажетті техникалық параметрлер

Дәл зауыттық баға белгілеу үшін сәйкес конвейер таспасының енін, роликтің сыртқы диаметрін, соққы бос жүріс түрін, материалдың түсуінің биіктігін, материал кесектерінің өлшемін, жұмыс ортасын, жалпы тапсырыс санын және мақсатты жеткізу портын қамтамасыз етіңіз.

ЮФЕН техникалық инженерлері тиеу жағдайларына сәйкес роликтің тиісті диаметрін, қабық материалын, буфер құрылымын, мойынтіректі, тығыздау жүйесін және тірек жақтауын бағалай алады.

ЮФЕН жаһандық байланыс ақпараты

Электрондық пошта

jayce@yuphengbelt.com

WhatsApp / WeChat / Ұялы телефон

+86 15318787602

Зауыт мекенжайы

Xiagou Villege, ETDZ, Циндао, Шаньдун, Қытай

View as

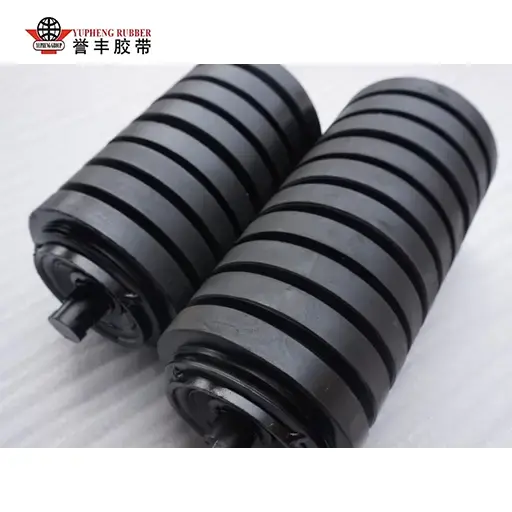

Резеңке сақина соқпалы бос ролик
