Ұзындығы біркелкі науашы шығыршық

Теңдестірілген жүктемені бөлу - YUFENG тең ұзындықтағы бос шығыршығының негізгі артықшылығы. 400–2400 мм белдік ені үшін 89–159 мм диаметрде қол жетімді, оның үш бірдей ұзындықтағы роликтері белдік симметриялы қолдауды қамтамасыз етеді және жиектің біркелкі емес тозуын және материалдың төгілуін азайтуға көмектеседі. Әрбір құрылғы айналу, соққы, коррозия және тығыздау сынақтарынан өтеді, CAD сызбалары және үлгі сынағы қолжетімді.

Өнімнің анықтамасы және толық YUFENG өндіріс процесі

1. Ұзындығы тең науадағы бос иілгіштің құрылымы

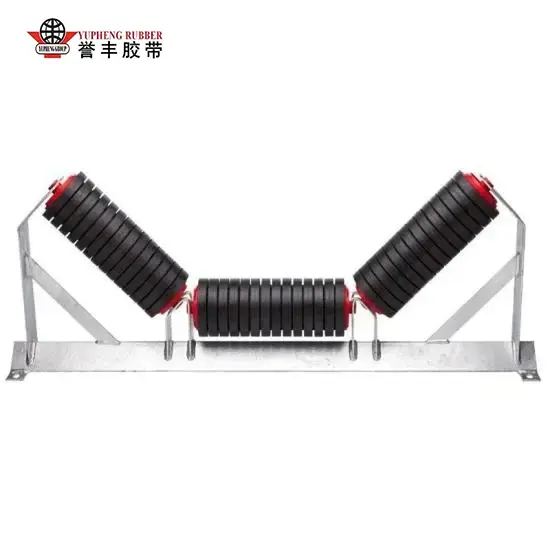

YUFENG бірдей ұзындықтағы науалық бұрғылау құралы біріктірілген штамптау кронштейніне орнатылған ұзындығы мен диаметрі бірдей үш роликтен тұрады. Бір көлденең ортаңғы ролик және екі симметриялы көлбеу бүйірлік роликтер сусымалы материалдарды тұрақты тасымалдау үшін теңдестірілген ойыс тасымалдау профилін құрайды.

Қысқа қанат шығыршықтарын пайдаланатын бірдей емес ұзындықтағы бос науалармен салыстырғанда, бірдей ұзындықтағы конструкция конвейер лентасында тұрақтырақ қолдауды қамтамасыз етеді. Бұл жүктемені біркелкі бөлуге көмектеседі және локализацияланған кернеуді, белдіктің біркелкі тозуын және ролик өлшемдерінің сәйкес келмеуінен болатын белдік ауытқуын азайтады.

2. Ауыр жүкті пайдалану үшін күшейтілген конструкция

YUFENG Q235 жіксіз қалың қабырғалы болат түтіктерді, қатты көміртекті болат интегралды біліктерді, күшейтілген суық штампталған кронштейндерді және көп қабатты лабиринтті композиттік қос майлы тығыздағыштарды пайдаланады. Өлшем дәлдігін, құрылымдық беріктігін және коррозияға төзімділігін жақсарту үшін CNC кесу, газдан қорғалған дәнекерлеу және электростатикалық жоғары температурадағы тотқа қарсы жабын қолданылады.

Кейбір арзан бос машиналар ұзақ ауыр жүктемелер кезінде деформациялануы мүмкін қалыңдығы 2,0–2,5 мм жұқа қабырғалы түтіктерді пайдаланса, YUFENG тең ұзындықтағы науадағы бос машиналар қалыңдығы 3,5 мм жіксіз болат құбырларды пайдаланады. Жүктеме талаптарына сәйкес жоғары дәлдіктегі қос тығыздалған 6204, 6205 және 6306 сериялы мойынтіректері бар.

3. Дәл айналу және тұрақты жүгіру өнімділігі

Әрбір роликтің радиалды ағуы 0,5 мм шегінде бақыланады, ал статикалық айналу кедергісі шамамен 1,5–2,5 Н шамасында сақталады. Бұл өндірістік басқару элементтері үздіксіз тасымалдау кезінде тегіс айналуға, төмен үйкеліске және жұмыс шуын азайтуға көмектеседі.

Күшейтілген құрылым шаңның жоғары концентрациясы, жоғары ылғалдылық, минералды суспензия шашырауы және жұмсақ қышқыл немесе сілті әсерінен тұратын талап етілетін орталарға жарамды, конвейердің ұзақ мерзімді жұмысына тұрақты қолдау көрсетеді.

4. Әртүрлі қолданбаларға арналған теңшелген материалдар

Стандартты болаттан жасалған бірдей ұзындықтағы науалар бос жүргіштеріне қосымша, YUFENG резеңкеден кешіктірілген тозуға төзімді роликтерді, UHMWPE полимерлі коррозияға қарсы роликтерді және тот баспайтын болаттан жасалған білік опцияларын қоса, арнайы конфигурацияларды ұсынады.

Бұл конфигурацияларды материалдың абразивтілігіне, коррозия жағдайларына, ылғал әсеріне және конвейерге қойылатын талаптарға сәйкес таңдауға болады. Барлық түсетін шикізат өндіріске кірер алдында тұрақты өндіріс сапасын сақтау үшін химиялық құрамы мен механикалық беріктігі бойынша тексеруден өтеді.

Ұзақ мерзімді далалық сынақ деректері

1. Алты айлық жерасты көмір кеніші кен орнын сынау

YUFENG техникалық тобы күрделі тасымалдау жағдайларындағы ұзақ мерзімді өнімділігін бағалау үшін жер асты көмір шахтасында бірдей ұзындықтағы ұңғыма шығыршығының 6 айлық үзіліссіз далалық пайдалану сынамасын жүргізді. Сынақ үздіксіз жұмысты, мойынтіректердің жүктемесін, тығыздағыштың беріктігін, таспаны қорғауды және материалдың төгілуін бақылауды қамтыды.

Сынақ ортасы:Шаң концентрациясы ≥1200 мг/м³, қоршаған орта температурасы -10°C-тан +65°C-қа дейінгі диапазондағы және 24 сағаттық үздіксіз тасымалдау жұмысы бар жерасты көмір шахтасының жолы.

Бір топтық мойынтірек жүктемесі:2800 кг-ға дейін, шикі көмір, ганга және аралас рудалық сусымалы материалдарды өңдеу.

2. Тексерілген өнімділік нәтижелері

Қызмет мерзімі:Сынақ бос жүрістері 32 600 тұрақты жұмыс сағатын жинады, олардың қызмет ету мерзімі салыстыру үшін пайдаланылатын қарапайым жұқа қабырғалы ұзындығы бірдей емес бос жүргіштерге қарағанда 3-5 есе көп.

Тығыздаудың беріктігі:30 күн қатарынан шаң мен жоғары қысымды су бүрку айналымын сынаудан кейін барлық сынақ үлгілері мойынтіректердің кептелуін және ішкі майлаудың нөлдік ағуын көрсетті.

Белдік қорғанысы:Теңдестірілген тең ұзындықтағы ролик құрылымы конвейер таспасы мен роликтер арасындағы бір жақты жиек үйкелісін азайтуға көмектеседі, сыналған жағдайларда таспаны ауыстырудың жалпы циклын 40%-ға дейін ұзартады.

Материалдың төгілуі:Стандартты 35° шұңқыр бұрышымен сыналған тең ұзындықтағы бос жүріс жүйесі бірдей тасымалдау көлеміндегі параллельді тегіс бос машиналар мен бірдей емес ұзындықтағы бос жүргіштер үшін 3,2% салыстырғанда 0,48% өлшенген төгілу жылдамдығына қол жеткізді.

Өнімнің толық классификациясы және техникалық параметрлері

1. Стандартты тең ұзындықтағы 3-орамды науаға арналған бос құрылғы

Тау-кен, цемент, астық және басқа да сусымалы материалдарды тасымалдау жүйелеріне арналған жалпы мақсаттағы конфигурация. Стандартты шұңқыр бұрыштары 20°, 30°, 35° және 45° құрайды.

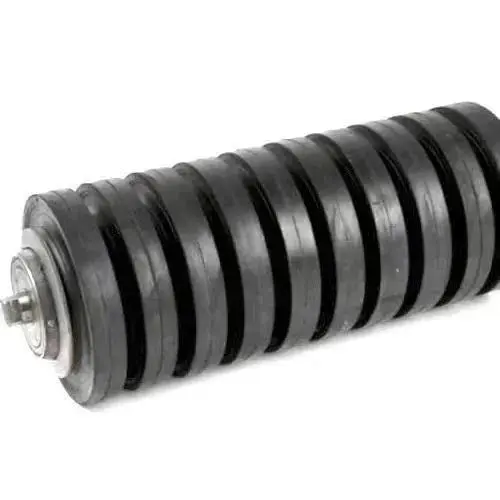

2. Ұзындығы бірдей әсер ету буфері науадағы бос тетік

Жүктеу және материалды беру нүктелеріне арналған бұл роликтер құлап жатқан руданың соққысын сіңіру және конвейер таспасы мен ролик құрылымына тікелей әсер етуді азайту үшін қалың резеңке артта қалумен ерекшеленеді.

3. Тең ұзындықтағы автоматты өздігінен реттелетін науаға арналған бос тетік

Конвейер лентасын қалыпты жұмыс күйіне қайтаруға көмектесетін ауытқуды түзететін тірек құрылымымен жабдықталған, жиектің тозуы мен таспаның ықтимал зақымдалуын азайтады.

4. UHMWPE коррозияға қарсы тең ұзындықтағы науадағы бос орын

Қышқыл, сілтілі немесе тұзды тұманға ұшыраған химиялық зауыттар, тұз аулалары және ағынды суларды тазарту қондырғылары сияқты коррозиялық орталар үшін тот баспайтын болаттан жасалған білік опциялары бар UHMWPE полимерлі ролик корпусын пайдаланады.

Стандартты техникалық параметрлер кестесі

Нақты жаһандық тұтынушы жобасының жағдайлары

1. Моңғолияда ашық әдіспен көмір өндіру жобасы

Ені 1200 мм ауыр жүк таспасы бар және сағатына 2000 тонна жүк тасымалдау қабілеті бар 12 км тау қиылысындағы көмір конвейер жүйесі бұрын шамамен 6000 жұмыс сағатынан кейін ұзындығы бірдей емес бос жүрістермен мерзімінен бұрын істен шыққан.

YUFENG 35° күшейтілген нығыздалған тең ұзындықтағы түтік қабырғалары қалыңдатылған және лабиринтті герметикалауы жақсартылған итергіштерді жеткізеді. 18 ай үздіксіз ашық ауада жұмыс істегеннен кейін жоба нөлдік роликті ауыстыруды және нөлдік роликті ақаулар туралы хабарлады, бұл ретте ай сайынғы техникалық қызмет көрсетуге кететін еңбек шығындары шамамен 65%-ға қысқарды.

2. Оңтүстік-Шығыс Азия жағалауындағы кен түсіру терминалы

Жоба жағалаудағы қатты тұзды-тұман коррозиясы кезінде үздіксіз ашық кемелерді түсіру және қоймаларды тасымалдауды қамтыды. YUFENG компаниясы тот баспайтын болаттан жасалған ішкі біліктері бар UHMWPE коррозияға қарсы тең ұзындықтағы науалық бұрғылау машиналарын қамтамасыз етеді.

Екі жыл үздіксіз жұмыс істегеннен кейін жеткізілген роликтер тотқа байланысты ақауларды немесе мойынтіректердің бітелуін көрсетпеді, бұл жағалаудағы сусымалы материалдарды ұзақ мерзімді өңдеуге сенімді қолдау көрсетеді.

3. Отандық цемент клинкерін өндіру желісі

Тәуліктік өнімділігі 5000 тонна цемент клинкерін өндіру желісі пеш күлін жоғары температурада тасымалдау және жоғары абразивті толтырғышты тасымалдау үшін роликтерді қажет етеді. YUFENG тасымалданатын материал, роликтер және конвейер таспасы арасындағы соққы мен абразивтік жанасуды азайту үшін резеңке кідіріспен бірдей ұзындықтағы соқпалы шұңқырларды қамтамасыз етті.

Реттелген соққыға төзімді конфигурация конвейер таспасының бетін қорғауға, қалыптан тыс тозуды азайтуға және тасымалдау жүйесінің жұмыс циклін ұзартуға көмектеседі.

Негізгі бәсекелестік артықшылықтар және әдеттегі тең емес ұзындықтағы нарықтағы бос жұмысшылар

Қолданылатын өнеркәсіптік сценарийлер

YUFENG тең ұзындықтағы құйма шығыршығы теңдестірілген жүкті бөлуді, тұрақты таспаны қолдауды және сенімді ұзақ мерзімді жұмысты қажет ететін сусымалы материалдарды тасымалдау жүйелеріне арналған. Жұмыс ортасына сәйкес әртүрлі роликті материалдар мен конфигурацияларды таңдауға болады.

1. Тау-кен өнеркәсібі

Ашық көмір шахталарына, жер асты темір рудаларына, алтын рудаларына және бокситтерді тасымалдау жүйелеріне қолайлы, қиын жұмыс жағдайында ауыр сусымалы материалдарды ұзақ қашықтыққа тасымалдауды қамтамасыз етеді.

2. Жылу электр станциялары

Көмірді беру желілері, әктастарды күкіртсіздендіру материалдарын тасымалдау, қазандық күлі мен қожды тасымалдау жүйелері үшін қолданылады. Арматураланған ролик құрылымы үздіксіз көлемді материалды өңдеуді қолдайды.

3. Құрылыс материалдары өнеркәсібі

Цемент зауыттары, құм және тас толтырғыш карьерлері, қиыршық тастарды өңдеу желілері және абразивті сусымалы материалдармен және үздіксіз тасымалдауды қамтитын басқа да қолданбалар үшін қолайлы.

4. Порттар және сусымалы жүк терминалдары

Көмір, темір рудасы, астық және химиялық сусымалы жүктерді тиеу, түсіру және қоймалық тасымалдау жүйелеріне арналған. Сыртқы және ылғалдылығы жоғары орталар үшін әртүрлі роликті материалдар мен тығыздау конфигурацияларын таңдауға болады.

5. Химиялық және тұз өндірісі

UHMWPE коррозияға қарсы тең ұзындықтағы науалар бос машиналары қышқылға, сілтіге, тұзды тұманға және басқа коррозиялық жағдайларға, соның ішінде химиялық зауыттарға, тұз өндіру қондырғыларына және тиісті материалды өңдеу жүйелеріне ұшыраған қолданбалар үшін қол жетімді.

6. Астық өңдеу өнеркәсібі

Төмен тозған және азық-түлікке жарамды ролик опциялары бидай, жүгері, күріш және басқа да ауылшаруашылық сусымалы материалдарды сақтау және тасымалдау жүйелері үшін қолайлы, бұл тегіс айналуды және тұрақты белдік тіреуді қамтамасыз етеді.

Зауыттың кәсіби күші және сапаны қамтамасыз ету

YUFENG 50-ден астам CNC дәл өңдеу жабдығымен жабдықталған стандартталған 20 000 м² автоматтандырылған өндірістік цехты басқарады. Ай сайынғы өндірістік қуаттылығы 80 000-ға дейін конвейер бос тұрып қалуы және 15 жылдық арнайы өндірістік тәжірибесі бар біз тау-кен, цемент, порттар, электр энергиясын өндіру, ауыл шаруашылығы және басқа да сусымалы жүктерді тасымалдау салаларына арналған сенімді роликті шешімдерге назар аударамыз.

1. Өндірістік мүмкіндік

Біздің өндірістік жүйе CNC дәл өңдеуді, роликті түтіктерді жасауды, біліктерді өңдеуді, дәнекерлеуді, мойынтіректерді құрастыруды, тығыздауды және бетті өңдеуді біріктіреді. Өндірістік қуаттылық стандартты роликті тапсырыстарды да, кең ауқымды тасымалдау жобалары үшін теңшелген спецификацияларды да қолдайды.

2. Сапа сертификаттары және сәйкестік

Біздің ролик өнімдеріміз бақыланатын сапа менеджменті жүйесі бойынша шығарылады және ISO 9001, MT/T 821 және CE-ге қатысты талаптарды қолдайды. Білікті тұтынушы жобалары үшін үшінші тараптың зауыттық аудит есептері мен өнім өнімділігін тексеру құжаттары ұсынылуы мүмкін.

3. Бес сатылы сапаны бақылау

Біздің QC процессіміз шикізаттың түсуін тексеруді, дәнекерлеудің жартылай фабрикаттарының беріктігін сынауды, дайын роликтің айналуына төзімділікті сынауды, тығыздағыштың қартаюын модельдеуді және түпкілікті қаптаманы тексеруді қамтиды. Бұл көп сатылы тексеру жүйесі дәйекті өлшемдік дәлдікті, тығыздау өнімділігін және өндіріс партиялары бойынша айналу тұрақтылығын сақтауға көмектеседі.

4. CAD инженерлік және техникалық қолдау

YUFENG жобаны сәйкестендіру, орнатуды растау және конвейер құрылымын тексеру үшін ақысыз CAD инженерлік сызбаларын ұсынады. Біздің техникалық команда белдіктің ені мен тасымалдау шарттарына сәйкес роликтің қолайлы диаметрін, шұңқыр бұрышын, мойынтірек конфигурациясын және кронштейн өлшемдерін ұсына алады.

5. Үлгі және тапсырыс бойынша өндіріс қызметі

Шағын сынақ тапсырыстарына өнім сипаттамаларына байланысты шамамен 7 күн ішінде үлгіні жеткізу арқылы қолдау көрсетуге болады. Стандартты сериялық тапсырыстар әдетте 15–20 күнді қажет етеді, ал теңшелген спецификациялар жоба талаптарына және өндірістің күрделілігіне сәйкес жоспарланған.

6. Жаһандық сатудан кейінгі қолдау

YUFENG роликті таңдау, орнату және пайдалану үшін қашықтан техникалық нұсқаулар береді. Білікті ірі ауқымды шетелдік өнеркәсіптік жобалар үшін біз тұтынушыларға конвейердің сенімді өнімділігіне қол жеткізуге көмектесу үшін сайтта сәйкес көмек көрсете аламыз.

Түрлендіру

Сусымалы конвейер жүйесін жаңарту және ұзақ мерзімді пайдалану құнын азайту үшін ұзақ қызмет мерзімі бар, техникалық қызмет көрсету аз роликті іздеп жүрсіз бе? Тегін өнім үлгілеріне өтініш беру, теңшелген техникалық сызбаларды және зауыттық тікелей көтерме бағалар тізімін алу үшін дәл қазір біздің кәсіби инженерлік топқа хабарласыңыз! Біз материалды өңдеу жобасының барлық талаптары үшін бір реттік толық конвейерлік құрамдас сәйкестік шешімін ұсынамыз.

Жиі қойылатын сұрақтар бөлімі

1. Сұрақ: Ұзындығы бірдей науалық шығыршықтың ұзындығы бірдей емес бос жүргіштерге қарағанда  негізгі артықшылықтары қандай?

Ж: Біздің ұзындығы бірдей үш бірдей роликтер жүктің толық теңестірілген бөлінуін жүзеге асырады, таспаның бір жақты кернеуін және жиектерінің қажалуын болдырмайды, материалдың төгілуін азайтады және конвейер таспасының қызмет ету мерзімін едәуір ұзартады. 35° - тау-кен және цемент өнеркәсібі жобаларының көпшілігі үшін қолайлы ең әмбебап стандартты бұрыш. 20° жеңіл бұрышты түрі жеңіл жүкті астықты тасымалдауға сәйкес келеді, ал 45° терең науалы моделі жоғары сыйымдылықты сусымалы тасымалдауға арналған. YUFENG конвейер дизайнының сызбасына сәйкес кронштейннің көлбеу бұрышын толығымен реттей алады.

2. Сұрақ: Біз тұз алаңдары мен химиялық өндірістер үшін коррозияға қарсы бірдей ұзындықтағы бос машиналарды жеткізе аламыз ба?

A: Мүлдем. Біз тот басуға қарсы үш шешімді ұсынамыз: ұзақ мерзімді қышқыл, сілтілі және тұзды тұман коррозиялық жұмыс орталарына бейімделе алатын UHMWPE металл емес полимерлі бірдей ұзындықтағы бос жүргіштер, резеңкемен қапталған тозуға төзімді тотқа қарсы болаттан жасалған бос жүргіштер және реттелетін тот баспайтын болаттан жасалған ішкі білік тетіктері.

3. С: Ең аз тапсырыс саны және стандартты жеткізу уақыты қандай?

 A: MOQ сынақ тапсырысының үлгісі 1 дана; жаппай ресми тапсырыс MOQ 100 жиынтықты құрайды. Стандартты қордың әдеттегі тең ұзындықтағы бос жүрістің техникалық сипаттамалары 7 жұмыс күні ішінде жеткізілуі мүмкін, ал теңшелген стандартты емес тең ұзындықтағы бос шығыршық үшін 15–20 күндік өндірістік кезең қажет.

4. С: Ұзындығы бірдей науалар халықаралық өнеркәсіптік үлгі стандарттарына сәйкес келе ме?

A: Барлық дайын өнімдер CEMA, ISO, MT/T 821 және DIN жаһандық өнеркәсіптік стандарттарына толығымен сәйкес келеді, трансшекаралық экспорттық кедендік ресімдеу үшін толық ресми сынақ есептері қоса беріледі.
