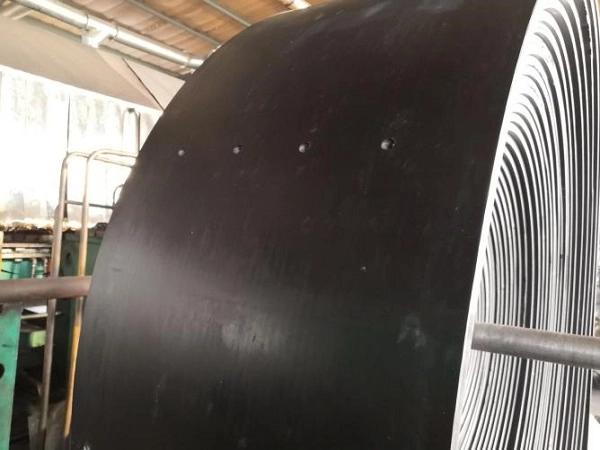

Ауыр жүктерді тасымалдауға арналған зауыттық тікелей резеңке лифт белдеуі

ЮФЕН Резеңке лифт белдеуі, сондай-ақ шелек элеватор белдеуі ретінде белгілі, астықты, цементті, толтырғышты, көмірді, минералдарды және басқа да сусымалы материалдарды тасымалдайтын тік көтеру жүйелеріне арналған күшейтілген резеңке белдік болып табылады. Белдік шөміш көтергіштері үшін үздіксіз жүк көтергіш элемент ретінде әрекет етеді және үздіксіз тік кернеумен бірге шкивтердің айналасында қайталанатын иілулерге төтеп беруі керек.

ЮФЕН NN, EP және болат шнурлы лифт белбеуі конструкцияларын әртүрлі ұзарту, созу күші және көтеру биіктігі мүмкіндіктерімен қамтамасыз етеді. Белдік лифт өлшемдері мен шелек сипаттамаларына сәйкес реттелетін шелек орнату саңылауларымен, функционалды резеңке қосылыстармен, жиектерді күшейтумен, бекітілген ұзындықтармен және алдын ала тескішпен қамтамасыз етілуі мүмкін.

Қаңқаны күшейту бойынша элеватор белдіктерінің жіктелуі

NN резеңке лифт белдеуі

NN нейлон матасы салыстырмалы түрде үнемді құрылыспен жақсы икемділік пен соққыға төзімділікті қамтамасыз етеді. Ол шағын және орта шөмішті элеваторлар үшін, әсіресе 30 м-ге дейінгі көтеру биіктігі бар астық және жеңіл материалдар үшін жарамды.

EP резеңке лифт белдеуі

EP полиэфир матасы әдеттегі мақта негізіндегі құрылымдарға қарағанда төмен тұрақты ұзаруды және жақсы ылғал мен көгеруге төзімділікті қамтамасыз етеді. Ол шамамен 30–80 м биіктіктегі орташа көтеру үшін жарамды және цемент, құм, толтырғыш және басқа сусымалы материалды көтергіштер үшін кеңінен қолданылады.

Болат сым резеңке лифт белдеуі

Болат шнурдың арматурасы өте жоғары созылу беріктігін және тік көтеруді қажет ететін қолданбалар үшін өте төмен ұзартуды қамтамасыз етеді. Ол үлкен сыйымдылықтағы лифттерге және шамамен 80 м-ден жоғары ультра жоғары көтеру жүйелеріне жарамды, онда жиі кернеуді реттеуді барынша азайту керек.

Белдік қаңқа түрі	Негізгі сипаттама	Қолданылатын жұмыс жағдайы
NN резеңке лифт белдеуі	Жақсы икемділік, үнемді құрылыс, орташа созылу	Төмен және орташа көтеру биіктігі, астық және жеңіл материал элеваторлары
EP резеңке лифт белдеуі	Төмен тұрақты созылу, ылғал мен көгеруге төзімділік	Орташа көтеру биіктігі, цемент, құм және толтырғыш элеваторлар
Болат сымды лифт белдеуі	Өте төмен созылу, жоғары созылу беріктігі	Өте жоғары көтеру биіктігі және ауыр минералды элеваторлар

Лифт таспасының техникалық сипаттамалары мен өлшемдері

Ұша сорты

ЮФЕН EP100–EP1000, NN100–NN800 және ST630–ST2000 қаңқа сорттарын қамтамасыз етеді. Тиісті сортты лифт биіктігіне, шелек жүктемесіне, материалдың тығыздығына, белдік жылдамдығына және қажетті созылу беріктігіне сәйкес таңдау керек.

Белдік ені

Қолжетімді белдік ені шамамен 300 мм-ден 1600 мм-ге дейін ауытқиды. Белдік ені шелек өлшемдеріне, материал өткізу қабілетіне, лифт корпусының еніне және бас және құйрық шығырының конфигурациясына сәйкес болуы керек.

Қақпақтың қалыңдығы

Қаптаманың резеңке қалыңдығын материалдың тозуына, соққы деңгейіне және жұмыс жағдайына қарай шамамен 3–10 мм аралығында реттеуге болады.

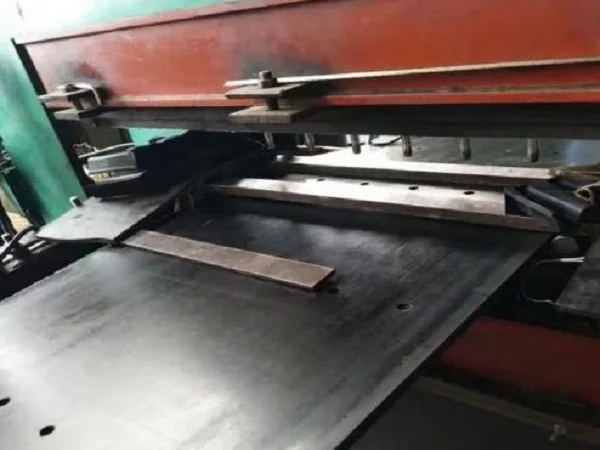

Шелек орнату тесіктері

ЮФЕН дөңгелек немесе шаршы саңылаулары бар CNC шелек тесуді қолдайды. Элеватор шелектерін дәл орнату нүктелерін қамтамасыз ету үшін саңылаулардың диаметрін, аралығын және орнын шелек сызбасына сәйкес өңдеуге болады.

Әртүрлі материалдар мен орталарға арналған лифт белдіктерінің түрлері

Жалпы тозуға төзімді EP лифт белдеуі

Стандартты тозуға төзімді лифт белдігі жалпы көлемді материалдарды көтеру үшін табиғи немесе қолайлы синтетикалық резеңке жабын қоспаларын пайдаланады. Ол қалыпты температура жағдайында цемент, құм, толтырғыш және ұқсас материалдар үшін жарамды, типтік жұмыс диапазоны -20 ° C пен + 60 ° C.

Азық-түлік санатындағы астық элеватор белдеуі

Азық-түлікке арналған элеватор белдіктері астық өңдеуге арналған улы емес және иісі төмен резеңке қосылыстарын пайдаланады. Олар күріш, бидай, жүгері және ұқсас ауылшаруашылық материалдары үшін әзірленген, мұнда тазалық және тағаммен байланыста болатын тиісті талаптар маңызды.

Отқа төзімді антистатикалық лифт белдеуі

Бұл конфигурация отқа төзімділік пен статикалық диссипация талап етілетін жерасты тау-кен жұмыстарына арналған отқа төзімді және антистатикалық резеңке қосылыстарын пайдаланады. Қолданылатын үлгілерді MT/T668 көмір шахтасының қауіпсіздік талаптарына сәйкес жасауға болады.

Жоғары температураға төзімді лифт белдеуі

EPDM негізіндегі ыстыққа төзімді қаптама резеңке цемент клинкері сияқты ыстық материалдарды қамтитын қолданбалар үшін қолданылады. Қолайлы конструкциялар нақты жұмыс жағдайлары мен белдік формуласына байланысты шамамен 180°C дейінгі материал температурасына төтеп бере алады.

Майға және коррозияға төзімді лифт белдеуі

NBR негізіндегі қаптама резеңке минералды майға, майлау материалдарына және таңдалған химиялық орталарға жақсы төзімділікті қамтамасыз етеді. Бұл конфигурация майлардың немесе коррозиялық заттардың әсері кәдімгі резеңке қосылыстарға әсер етуі мүмкін химиялық зауыттар мен шикізат элеваторлары үшін жарамды.

Болат сым Ультра жоғары көтергіш лифт белдеуі

Болат сым конструкциясы жоғары көтергіш мұнаралар мен үлкен сыйымдылықтағы лифттерге арналған. Оның өте төмен созылуы және жоғары созылу беріктігі ұзақ тік көтеру қашықтығында және ауыр үздіксіз шелек тиеу кезінде белдік тұрақтылығын сақтауға көмектеседі.

Шөмішті орнату және құрылымдық теңшеу

Ұша таңдау

Тұтынушылар элеватор биіктігіне, шелек жүктемесіне және созылу талаптарына сәйкес NN нейлон матасын, EP төмен созылатын полиэфирлі матаны немесе мырышталған болат сымды таңдай алады.

Тесік үлгісін теңшеу

Дөңгелек немесе төртбұрышты шелектерді орнату саңылауларын тұтынушы сызбаларына сәйкес CNC тесуге болады. Саңылау диаметрін, ортаңғы қашықтықты және бойлық аралықты шелек орнату жүйесіне сәйкес реттеуге болады.

Беттік конфигурация

Лифт дизайнына және материалды өңдеу талаптарына байланысты таспа тегіс бетпен немесе таңдалған сырғанауға қарсы өрнекті бетпен қамтамасыз етілуі мүмкін.

Функционалды резеңке қоспасы

Тозуға төзімді, тағамдық, отқа төзімді, жоғары температураға және майға төзімді резеңке қосылыстар тасымалданатын материалға және жұмыс ортасына сәйкес таңдалуы мүмкін.

Жиектерді күшейту

Қалыңдатылған жыртылуға қарсы жиекті резеңке бас және құйрық шығырларының айналасындағы қайталанатын иілуге және жиек кернеуіне төзімділікті жақсарту үшін қосылуы мүмкін.

Бекітілген ұзындық және алдын ала тесу қызметі

ЮФЕН бекітілген ұзындықтағы секцияларды алдын ала тесілген шелек саңылауларымен бірге жеткізе алады, бұл дайын таспаны жөнелту алдында элеватор орнату өлшемдеріне сәйкес дайындауға мүмкіндік береді.

Лифт таспасының құрылымы және өндірісті бақылау

Созылуы жоғары қаңқа

Жоғары берік NN және EP маталар немесе жоғары берік мырышталған болат баулар элеватор белдеуінің бастапқы созылу құрылымын құрайды. Ұша қажетті көтеру қашықтығы мен шелекпен тиеу жағдайларына сәйкес таңдалады.

Функционалды қақпақ резеңке

Табиғи резеңке, NBR, EPDM және басқа да қолайлы қосылыстар тозуға, температураға, майға, тағамға жанасуға және жалынға төзімді талаптарға сай таңдалуы мүмкін.

Жоғары байланысы бар майсыз резеңке

Арматура қабаттары мен қаптаманың арасында қаңқа мен резеңке байланысын жақсарту және қайталанатын керілуге ұшыраған аумақтардың айналасында қабаттасуды азайту үшін арнайы жоғары адгезиялы майсыздандырылған резеңке қолданылады.

Шелек саңылауын күшейту

Шөміштің ауыр жүктері үшін жиектердің жарылуын азайту және номиналды керілу кезінде болттарды бекіту тұрақтылығын сақтау үшін бекіту саңылауларының айналасындағы аумақты жергілікті түрде қосымша резеңкемен күшейтуге болады.

Шикізат инспекциясы

Матаның, болат шнурдың және резеңке материалдардың сынамалары вулканизация өндірісіне кірер алдында созылу, ұзарту және қабыршақтану күші үшін алынады. Қажетті тексеру критерийлерінен өтпеген материалдар өндіріске жіберілмейді.

Тік жұмыс үшін лифт белбеуінің өнімділігі

Өнімділік элементі	Стандартты талап	Сынақ стандарты
EP қаңқасының үзілуі кезіндегі ұзару	≥300%	ISO 6259
Қабат аралық пиллинг күші	≥12 Н/мм	ISO 2411
Номиналды жүктеме кезіндегі тұрақты ұзару	≤2,5%	DIN 22102
Резеңкенің абразивті жоғалуын жабу	≤0,8 см³/1,61 км	ISO 4649
Тесік жиегі жыртылуға төзімділік	Номиналды кернеу кезінде жарықтар жоқ	Зауытқа арналған сынақ

Белбеудің нақты өнімділігі қаңқаның сортына, белдік еніне, қақпақ қалыңдығына, шелектің жүктелуіне, белдік жылдамдығына, элеватор биіктігіне, шкив диаметріне және жұмыс ортасына байланысты. YUFENG таңдалған конфигурацияға сәйкес өнімге арналған зауыттық сынақ деректерін бере алады.

Стандарттар және сертификаттау құжаттамасы

Жалпы конвейер таспасының стандарттары

ЮФЕН резеңке лифт белбеуі өнімдері қолданыстағы ISO 14890, DIN 22102 және GB/T 7984 талаптарына сәйкес жасалған. Болат шнур конструкциялары қажет болған жағдайда DIN 22131 сәйкес дайындалуы мүмкін.

Тамақпен байланысқа қойылатын талаптар

Азық-түлікке арналған лифт белбеуі материалдарын FDA және LFGB тағамдық байланыс талаптарына сәйкес таңдауға болады. Арнайы сертификаттау мен құжаттама материалдың таңдалған тұжырымына және тағайындалған нарыққа байланысты.

Көмір шахтасының қауіпсіздік талаптары

Жерасты тау-кен жұмыстарына арналған отқа төзімді және антистатикалық лифт белбеуі конфигурациялары соңғы өнім конфигурациясына және қолданылатын сынақ көлеміне сәйкес MT/T668 талаптарына сәйкес жасалуы мүмкін.

Қолжетімді құжаттама

Тапсырыс берілген конфигурацияға байланысты YUFENG ISO9001 сапа менеджменті құжаттамасын, CE экспорттық құжаттамасын, SGS материалдарының өнімділігі туралы есептерді, тамақ өнімдерімен байланыс қауіпсіздігі құжаттамасын, көмір шахтасының отқа төзімді қауіпсіздік сертификаттарын және зауыт өнімінің сынақ есептерін ұсына алады.

Лифт таспасын қосу және орнату

Ыстық вулканизациялау

Ыстық вулканизация лифт белдіктерінің тұрақты қосылыстары үшін ұсынылады. Белдік ұштары матаның қабатына немесе болат сымның құрылымына сәйкес дайындалады, бұл ретте көрші шелектерді орнату тесіктеріне зақым келтірмеу керек. Сәйкес адгезиясы жоғары майсыздандырғыш резеңке біріктірілген қабаттардың арасына орналастырылады, содан кейін арнайы тегіс вулканизаторда бақыланатын қыздыру және қысым жүргізіледі.

Бекіткіштің механикалық қосылуы

Арнайы лифт белбеуінің механикалық бекіткіштерін жедел орнату қажет болған жағдайда жедел жөндеу үшін пайдалануға болады. Бұл әдіс уақытша немесе қысқа мерзімді пайдалану үшін жарамды және әдетте ультра жоғары көтеру және ауыр жүк көтергіш жүйелер үшін тұрақты біріктіру шешімі ретінде ұсынылмайды.

Шығыр таңдау

Белдікте қайталанатын иілу шаршауын азайту үшін сәйкес өлшемдегі бас және құйрық шкивтерін таңдау керек. Шкивтің диаметрі қаңқаның құрылымына және белдік сипаттамасына сәйкес келуі керек.

Белдіктің керілуін реттеу

Лифті керме жүйесі таңдалған белдік конструкциясына және номиналды жұмыс талаптарына сәйкес реттелуі керек. Дұрыс керілген шелек тұрақты теңестіруді сақтауға көмектеседі және белдіктің қажетсіз қозғалысын азайтады.

Шелек орнату орны

Шөмішті орнату саңылаулары лифт шелегі өлшемдеріне дәл сәйкес келуі керек. Өткір немесе үлкен өлшемді материалдардың шелек орнату орындарына тікелей әсер етуіне жол бермеу үшін азықтандыру жағдайларын да бақылау керек.

Сәйкес келетін шелек лифтінің құрамдастары

Конвейерлік таспалар сериясы

ЮФЕН тік көтеруді көлденең материалды тасымалдаумен біріктіретін тасымалдау жүйелері үшін мата конвейерін, болат сымды конвейер таспасын, өрнекті конвейер таспасын және өрескел жоғарғы конвейер таспасын жеткізе алады.

Ролик және шкив құрамдастары

Сәйкес өнімдерге науалар, HDPE коррозияға қарсы роликтер және сәйкес материалдарды өңдеу жүйелеріне арналған лифт басы шкивтері кіреді.

Резеңке аксессуарлар

Орнату, техникалық қызмет көрсету және далалық жөндеу талаптары үшін тозуға төзімді резеңке парақтар, вулканизацияны жөндеуге арналған желімдер және лифт белбеуі бекіткіштері бар.

HDPE құбырлар сериясы

HDPE су құбырлары мен дренажды құбырлар біріктірілген сатып алуды қажет ететін тау-кен және өнеркәсіптік жобаларда қосалқы сұйықтықты тасымалдау үшін жеткізілуі мүмкін.

Арнайы өңдеу

ЮФЕН лифт сызбалары мен жұмыс жағдайларына сәйкес белдік енін, қалыңдығын, шелек саңылауының диаметрін, саңылаулардың аралығын, бекітілген ұзындықты және функционалды резеңке формуласын реттей алады.

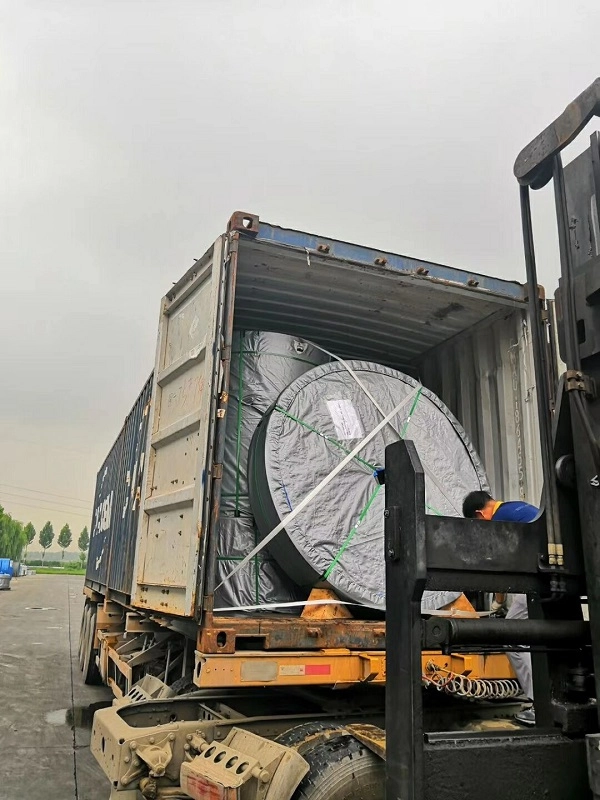

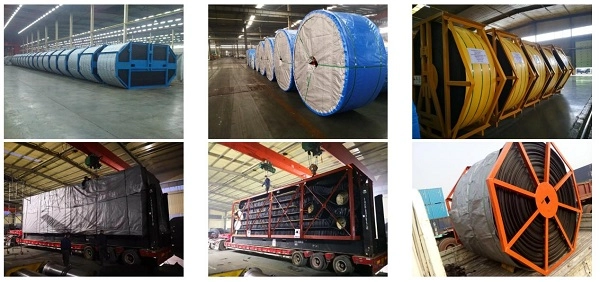

Лифт таспасын орау және сақтау

Тар ені орамдары

Ені шамамен 300–800 мм болатын лифт белдіктері қатты қағаз өзектеріне оралып, су өткізбейтін пластик пленкамен және тоқылған сыртқы қаптамамен қорғалған.

Кең болат шнур орамдары

Ені шамамен 1000–1600 мм болатын ауыр болаттан жасалған лифт белдіктерін арматураланған болат баумен, қорғаныс брезентімен және контейнерді тасымалдауға арналған ауыр ағаш паллеттермен бекітуге болады.

Алдын ала тесілген белдік бөлімдері

Қолдану кезінде шелек орнату саңылауларының айналасындағы деформация мен зақымдануды азайту үшін арнайы алдын ала тесілген секциялар бөлек көбікпен немесе жастықтаушы материалдармен қорғалған.

Сақтау талаптары

Белдіктер құрғақ және желдетілетін қоймада, ұсынылатын қабаттасу биіктігі 1,2 м-ден аспайтын көлденең күйде сақталуы керек. Резеңкенің қартаюын және материалдың тозуын азайту үшін тікелей күн сәулесінің, жаңбыр суының және химиялық еріткіштердің ұзақ мерзімді әсерінен аулақ болу керек.

Резеңкеден жасалған лифт белбеуін қалай таңдауға болады

Лифт биіктігі мен сыйымдылығын растаңыз

Жалпы көтеру биіктігі мен сағаттық материал өткізу қабілеті қаңқа сортын таңдаудың бірінші параметрлері болып табылады. NN кішірек элеваторлар үшін, EP көптеген орташа биіктіктегі қолданбалар үшін және болат сым жоғары созылу жүктемесі және өте жоғары көтеру жүйелері үшін жарамды.

Шелек тесігі талаптарын растаңыз

Белдік тесу үлгісі шелек жүйесіне дәл сәйкес келуі үшін шелек орнату тесігінің диаметрін, аралығын, санын және сызба өлшемдерін қамтамасыз етіңіз.

Материалды және температураны растаңыз

Материал түрі, бөлшектердің өлшемі, абразивтілігі, майдың әсері, химиялық байланыс және температура сәйкес жабын резеңке композициясын анықтайды.

Шығыр және орнату өлшемдерін растаңыз

Тиісті белбеу жұмысы мен иілу өнімділігін қамтамасыз ету үшін бас және құйрық шығырының диаметрі, белдік ені, лифт қаптамасының өлшемдері және керме орналасуы бірге қарастырылуы керек.

Резеңке лифт белбеуіне баға ұсынысын сұраңыз

Дәл баға белгілеу үшін қаңқа түрін, белдіктің енін, жалпы элеватор биіктігін, шелек саңылауының өлшемін және аралығын, материал түрін, жұмыс температурасын, тасымалдау сыйымдылығын, жалпы тапсырыс санын және тағайындалған портты көрсетіңіз.

ЮФЕН техникалық инженерлері лифт жұмысының толық жағдайына сәйкес қаңқаның тиісті дәрежесін, қақпақ қалыңдығын, шелек тесу конфигурациясын және функционалды резеңке формуласын бағалай алады.

ЮФЕН жаһандық байланыс ақпараты

Электрондық пошта

jayce@yuphengbelt.com

WhatsApp / WeChat / Ұялы телефон

+86 15318787602

Зауыт мекенжайы

Xiagou Villege, ETDZ, Циндао, Шаньдун, Қытай

View as

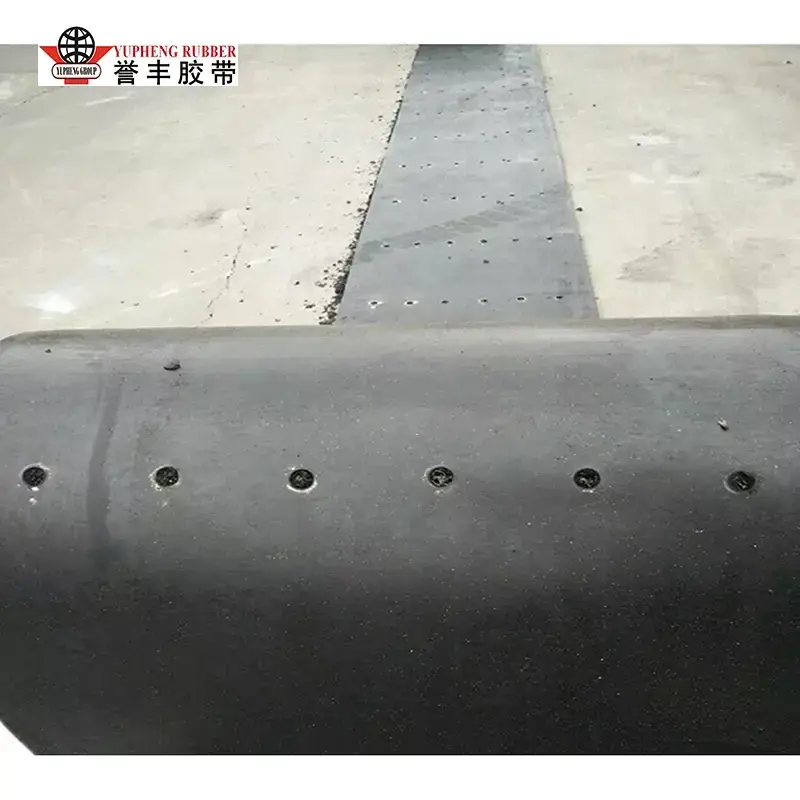

Ыстыққа төзімді шелек лифт белдеуі

YUFENG ыстыққа төзімді шелек лифт белдігі 120–175°C температурада ыстық сусымалы материалдарды өңдейтін жабық шелек лифттеріне арналған. Оның екі қабатты термиялық тосқауыл құрылымы қаңқаны радиациялық жылудан қорғайды, күйдіруді, қабаттасуды және болт тесігінің жарылуын азайтады. Мата және болат сым нұсқаларында қол жетімді, ол төзімді, тұрақты өнімділігі бар орташа және өте жоғары көтеру қолданбаларын қолдайды.

Қосымша көру >> Сұрау жіберу >>

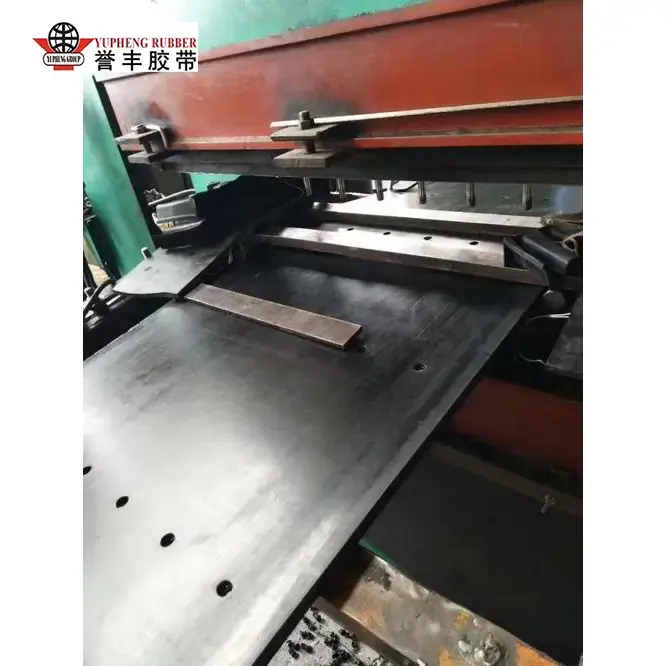

Матадан жасалған шелек лифт белбеуі

Тиімді тік материалды өңдеуге арналған, YUFENG матадан жасалған шелек лифт белдігі орташа және төмен биіктіктегі шөміш лифт жүйелері үшін жеңіл және икемді шешімді ұсынады. Оның көп қабатты батырылған мата қаңқасы және жоғары берік болтты ұстайтын резеңке қоспасы 0–60 м биіктікте көтеру кезінде сенімді өнімділікті қамтамасыз етеді, бұл оны астық, химиялық ұнтақ және шағын толтырғыштарды тасымалдауға жарамды етеді. Тозуға төзімді, майға төзімді және төмен температураға төзімді резеңке қосылыстар да қол жетімді.

Қосымша көру >> Сұрау жіберу >>

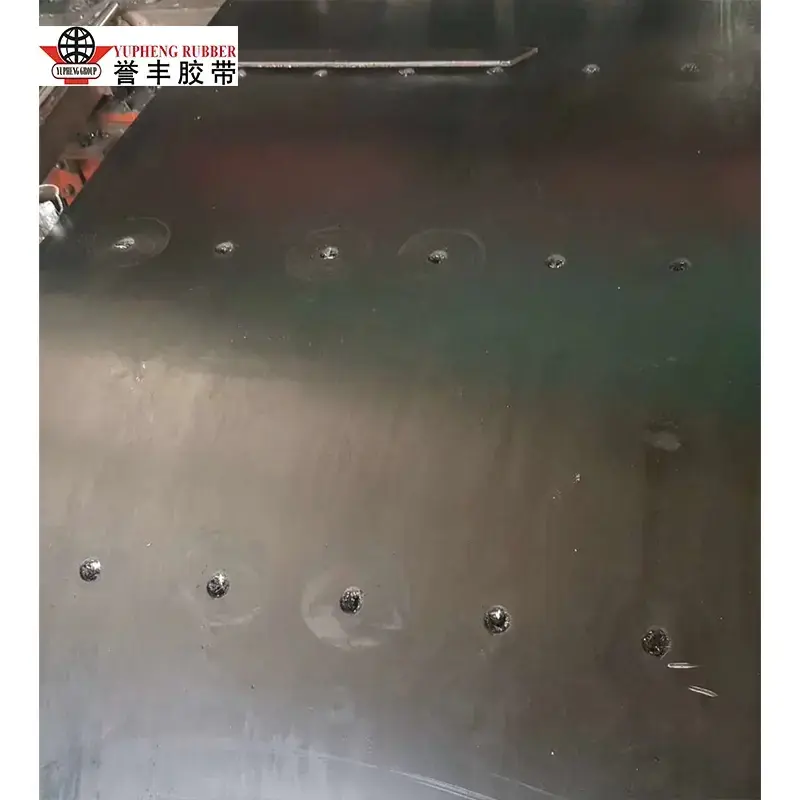

Болат сым шелек лифт белдеуі

Биіктігі жоғары және ауыр жүкті тік тасымалдау үшін YUFENG болат сым шелек лифт белбеуі өте төмен ұзартуды, жоғары созылу беріктігін және күшті көлденең қаттылықты қамтамасыз етеді. Оның тығыз орналасқан бойлық болат шнур қаңқасы 100 м-ге дейінгі көтеру биіктіктерінде тұрақты жұмысты қолдайды, ал реттелген ыстыққа төзімді және отқа төзімді резеңке қосылыстар цемент, минералды және астық өнеркәсібіндегі сұранысқа ие қолданбаларға жауап береді.

Қосымша көру >> Сұрау жіберу >>

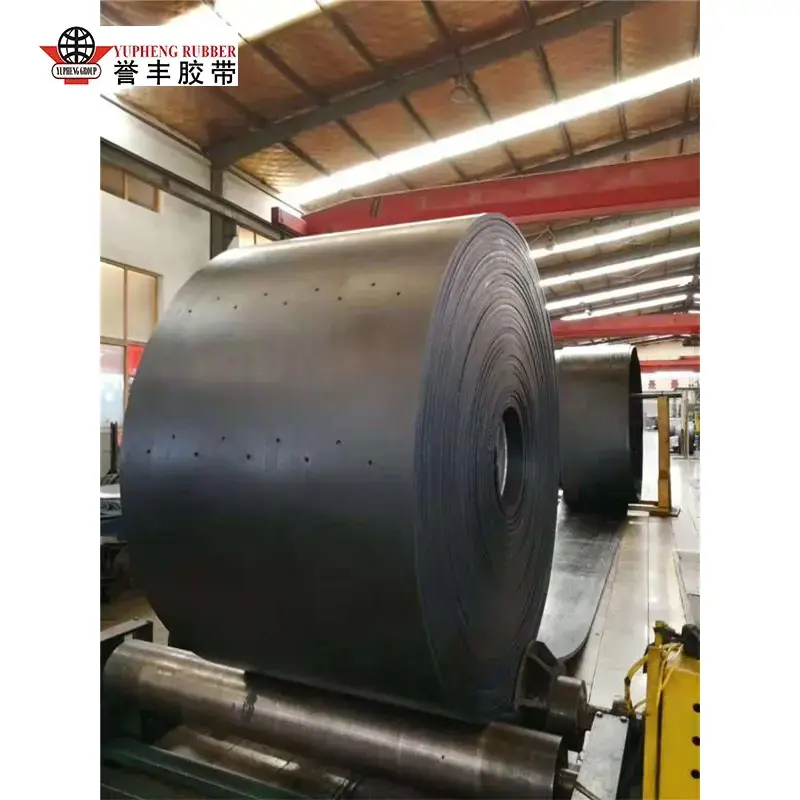

Жалпы лифт белдеуі
