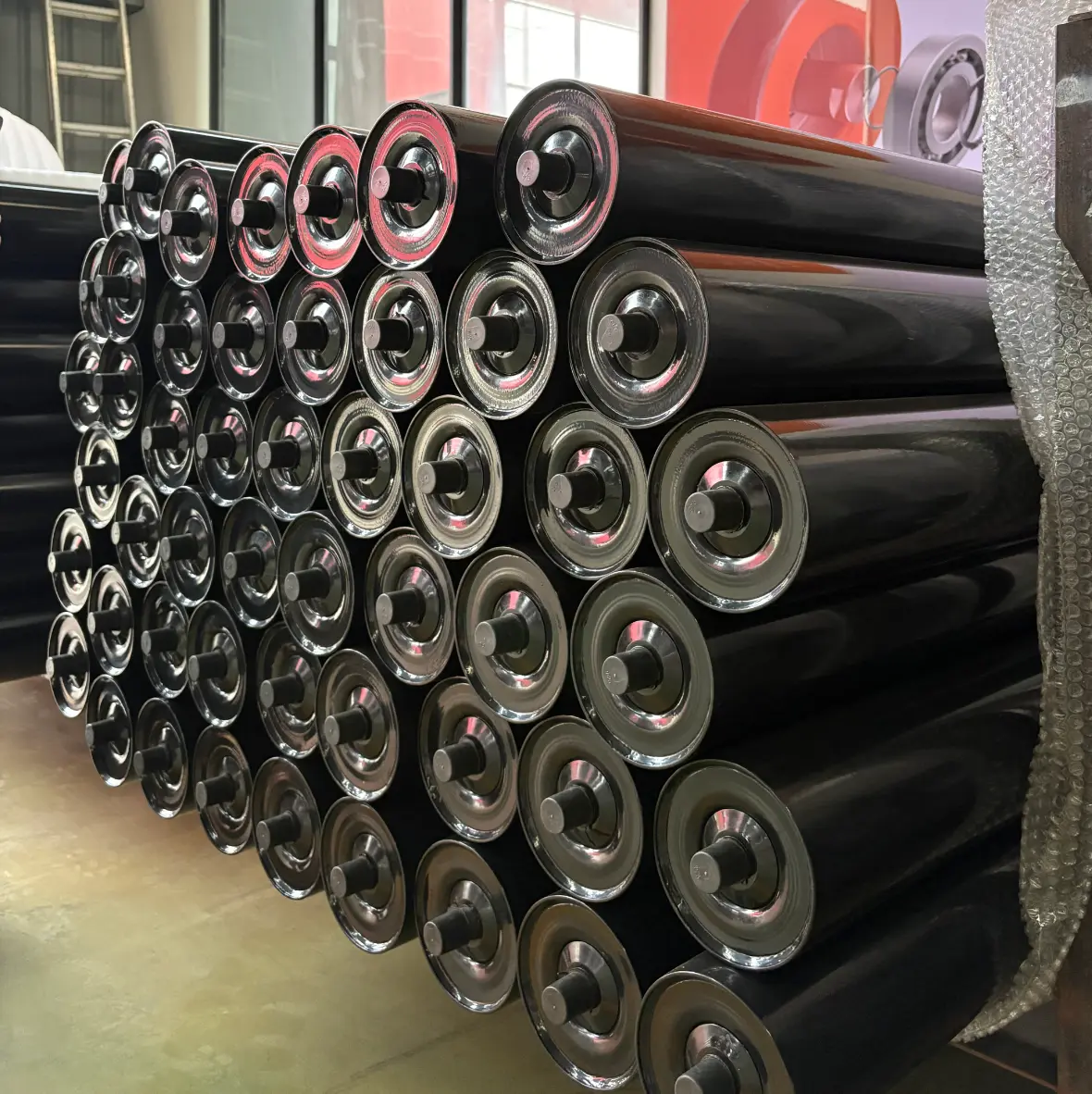

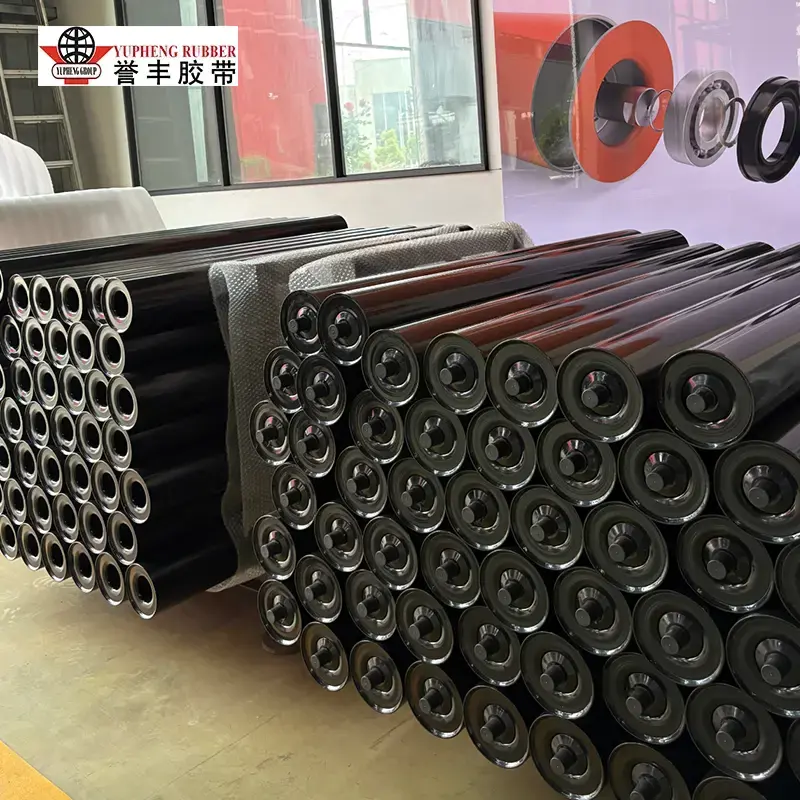

Науаға арналған бос ролик

Конвейер роликтерін өндірудегі 15 жылдық тәжірибесі бар YUFENG 400–2400 мм белдік ені үшін диаметрі 89–159 мм науалар бос машиналарын жеткізеді. Әрбір шұңқырлы ролик сенімді өнімділікті қамтамасыз ету үшін айналу, соққы, коррозия және тығыздау сынақтарынан өтеді. Біріктірілген шұңқыр дизайны CAD сызбалары, үлгілерді сынау және техникалық қолдау көрсету арқылы материалдың төгілуін және белдік жиектерінің біркелкі тозуын азайтуға көмектеседі.

Өнімнің анықтамасы және толық өндіріс процесі

1. Науыздың жұмыс істемейтін құрылғысының құрылымы және қызметі

Науаға арналған бос орын жинағы біріктірілген штамптау кронштейніне орнатылған үш жеке роликтен тұрады: бір көлденең орталық ролик және екі симметриялы көлбеу бүйірлік ролик. Олар бірге конвейер лентасын қолдайтын және тасымалдау кезінде сусымалы материалдарды орталықта ұстауға көмектесетін тұрақты ойыс тасымалдау науасын құрайды.

YUFENG жоғары сапалы Q235 тігіссіз қалың қабырғалы болат құбырларды роликті корпусқа, қатты көміртекті болат біліктерге, күшейтілген суық штампталған кронштейндерге және көп қабатты лабиринтті қос майлы тығыздағыштарға таңдайды. Автоматтандырылған CNC кесу, газдан қорғалған дәнекерлеу және электростатикалық жоғары температурада тоттануға қарсы жабын өлшемдік дәлдікті, құрылымдық беріктікті және коррозияға төзімділікті жақсарту үшін бүкіл өндіріс процесінде қолданылады.

2. Ауыр жүкті тасымалдауға арналған күшейтілген роликті конструкция

Көптеген арзан жалпы бос машиналар қалыңдығы 2,0–2,5 мм шамасында жұқа қабырғалы түтіктерді пайдаланады, олар ұзақ ауыр жүктемелер кезінде деформациялануы мүмкін және белдіктің дұрыс орналасуына, материалдың төгілуіне және мойынтіректердің істен шығуына ықпал етеді. YUFENG қажетті жүктемеге сәйкес жоғары дәлдіктегі 6204, 6205 және 6306 сериялы қос тығыздалған мойынтіректермен біріктірілген, күшейтілген роликті конструкция үшін қалыңдығы 3,5 мм жіксіз болат құбырларды пайдаланады.

Радиалды ағу 0,5 мм шегінде бақыланады, ал статикалық айналу кедергісі шамамен 1,5–2,5 Н шамасында сақталады. Бұл дәлдік шаң, ылғалдылық, минералды суспензия немесе жұмсақ қышқыл мен сілті әсері бар талап етілетін орталарда роликке тұрақты айналуға, төмен үйкеліске және жұмыс шуын азайтуға көмектеседі.

3. Әртүрлі жұмыс жағдайларына арналған арнайы материалдар

Стандартты болат шұңқырларға қосымша, YUFENG мамандандырылған ролик конфигурациялары үшін арнайы өндірістік мүмкіндіктерді қолдайды. Қолжетімді опцияларға резеңкеден кешіктірілген тозуға төзімді роликтер, UHMWPE коррозияға қарсы роликтер және тот баспайтын болаттан жасалған білік конфигурациялары кіреді.

Бұл опциялар тұтынушыларға абразивті материалдарға, коррозиялық орталарға, ылғалға және басқа жұмыс жағдайларына сәйкес роликті материалдар мен құрылымдарды таңдауға мүмкіндік береді. Өндіріс алдында кіріс шикізаты өндірістік процестің басынан бастап дәйекті материал сапасын қамтамасыз етуге көмектесу үшін химиялық құрамы мен механикалық беріктігін тексеруден өтеді.

Ұзақ мерзімді далалық сынақ деректері

1. Алты айлық жерасты көмір кеніші кен орнын сынау

YUFENG жер асты көмір шахтасында өзінің науалық бұрғылау шығыршығы үшін алты айлық үзіліссіз кен орнын пайдалану сынамасын ұйымдастырды. Сынақ ұзақ мерзімді жұмыс орнықтылығына, тығыздау өнімділігіне, белдікті қорғауға және тасымалдаудың қиын жағдайларында материалды сақтауға бағытталған.

Сынақ ортасы:Шаң концентрациясы ≥1200 мг/м³, қоршаған орта температурасы -10°C-тан +65°C-қа дейінгі диапазондағы және 24 сағаттық үздіксіз тасымалдау жұмысы бар жерасты көмір шахтасының жолы.

Жүктеме жағдайы:Әрбір ролик тобы шикі көмірді, ганга және аралас сусымалы материалдарды тасымалдау кезінде максималды 2800 кг жүкті көтерді.

2. Тексерілген қызмет ету мерзімі

Дала сынағы кезінде YUFENG науалы бос жүргіш 32 600 тұрақты жұмыс сағатын жинады. Жазылған салыстыру деректеріне сүйене отырып, бұл ұқсас жағдайларда пайдаланылатын қарапайым жұқа қабырғалы бос жүргіштердің жұмыс істеу мерзімінен шамамен 3-5 есе көп.

3. Тығыздау және мойынтіректерді қорғау

30 күн қатарынан циклдік шаң әсерінен және жоғары қысымды су бүркуден кейін сыналған роликтерде мойынтіректердің кептелуі және ішкі майлаудың ағуы байқалмады. Көп қабатты лабиринтті тығыздау құрылымы мойынтірек жинағын шаң мен судың енуінен қорғауға көмектесті.

4. Конвейер таспасын қорғау

Стандартты шұңқыр құрылымы таспаның тұрақты тірегін қамтамасыз етеді және конвейер таспасы мен роликтер арасындағы шамадан тыс жиекті үйкелісті азайтуға көмектеседі. Далалық сынақ кезінде оңтайландырылған ролик конфигурациясы алдыңғы жұмыс жағдайымен салыстырғанда конвейер таспасын ауыстыру циклінде шамамен 40% ұзартумен байланысты болды.

5. Материалдың төгілуін бақылау

35° шұңқыр бұрышы тереңірек тасымалдау профилін қалыптастыруға көмектеседі және ұсақ сусымалы материалдарды конвейер лентасында тиімдірек сақтайды. Бірдей тасымалдау көлемі бойынша өлшенген материалдың төгілу жылдамдығы шамамен 0,48% болды, ал параллельді тегіс бос механизм конфигурациялары үшін 3,2% салыстырғанда.

Бұл далалық нәтижелер жерасты тау-кен жұмыстарына, сусымалы материалдарды өңдеуге және басқа да үздіксіз ауыр жүкті тасымалдау қолданбаларына арналған науалар бос машиналарын бағалайтын тұтынушылар үшін практикалық анықтамалық деректерді қамтамасыз етеді.

Толық ауқымдағы өнім классификациясы және стандартты техникалық параметрлері

1. Стандартты 3 орамды науаға арналған бос құрылғы

Стандартты 3 орамды науалық иілгіш тау-кен, цемент, астық және басқа да сусымалы материалдарды тасымалдау жүйелеріне арналған әмбебап конфигурация болып табылады. Ол тұрақты тасымалдау науасын қалыптастыру үшін бір орталық роликтен және екі көлбеу бүйірлік роликтен тұрады. Стандартты шұңқыр бұрыштары 20°, 30°, 35° және 45° құрайды, бұл құрылымды әртүрлі материал сипаттамаларына және конвейер конструкцияларына сәйкестендіруге мүмкіндік береді.

2. Соққы буферінің босағасы

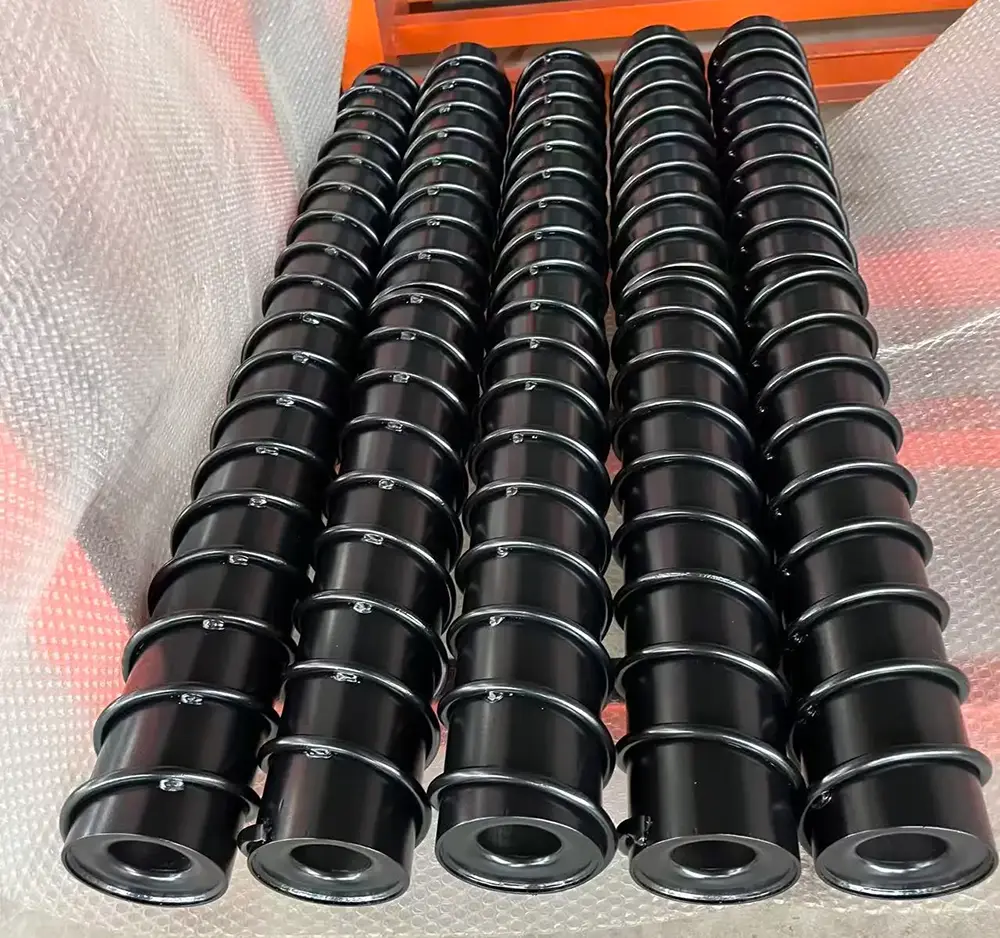

Соққыға арналған буферді құйып алу құрылғысы құлаған материалдар жоғары лезде әсер ететін конвейерді тиеу және беру нүктелеріне арналған. Оның роликтері соққы энергиясын сіңіру және конвейер таспасы мен ролик құрылымына берілетін тікелей соққыны азайту үшін қалың резеңке артта қалуды пайдаланады. Қолайлы жұмыс жағдайында резеңке буферлі конструкция құлап жатқан сусымалы материалдардан лезде әсер ету күшінің 70% дейін сіңіре алады.

3. Автоматты өздігінен реттелетін шұңқырлы бос тетік

Автоматты өздігінен реттелетін шұңқырлы иілгіш конвейерді қалыпты жұмыс күйіне қайтаруға көмектесетін ауытқуды түзететін тірек құрылымын қамтиды. Ол таспаның ауытқуы жиектердің тозуына, таспаның зақымдалуына немесе материалдың төгілуіне әкелуі мүмкін тасымалдау жүйелері үшін жарамды, бұл конвейердің ұзақ мерзімді тұрақтылығын жақсартуға және қолмен реттеу талаптарын азайтуға көмектеседі.

4. UHMWPE коррозияға қарсы науадағы бос орын

UHMWPE коррозияға қарсы науадағы жұмыс құралы коррозиялық жұмыс орталарына арналған металл емес полимерлі роликті корпусты пайдаланады. Оның коррозияға төзімді құрылымы оны химиялық зауыттарға, тұз аулаларына, канализациялық тазарту қондырғыларына және қышқылға, сілтіге, тұзды тұманға немесе ылғалға ұшыраған басқа қолданбаларға жарамды етеді. Жеңіл ролик құрылымы сонымен қатар айналу кедергісін және техникалық қызмет көрсету талаптарын азайтуға көмектеседі.

5. Стандартты техникалық параметрлер диапазоны

YUFENG одан әрі роликтің диаметрін, түтік қалыңдығын, білік өлшемін, мойынтірек конфигурациясын, тығыздағыш құрылымын, шұңқыр бұрышы мен кронштейн өлшемдерін белдік еніне, тасымалдау қабілетіне, материал сипаттамаларына және нақты жұмыс жағдайларына сәйкес реттей алады.

Нақты жаһандық тұтынушы жобасының жағдайлары

YUFENG конвейер роликтері 32-ден астам елдер мен аймақтарға экспортталады, бұл кең ауқымды тау-кен өндіру, порт, цемент және сусымалы материалдарды тасымалдау жобаларын қолдайды. Біздің роликтер жүктеме, белдік ені, тасымалдау ортасы, коррозияға ұшырау және материал сипаттамалары сияқты нақты жұмыс жағдайларына сәйкес таңдалады.

1. Моңғолияда ашық әдіспен көмір өндіру жобасы

Жоба масштабы:Ені 1200 мм ауыр жүк таспасы және жобалық өнімділігі сағатына 2 000 тонна болатын 12 км тау-тасты көмір конвейер жүйесі.

Тұтынушы шақыруы:Бұрын пайдаланылған, құны төмен импортталған бос жүргіштер шамамен 6000 жұмыс сағатының ішінде ақауларға тап болды. Жиі тоқтаулар өндірістің жоғалуына және қосалқы бөлшектер құнының өсуіне әкелді.

YUFENG шешімі:Біз қалыңдатылған түтік қабырғасы және жетілдірілген лабиринтті тығыздау құрылымы бар теңшелген 35° күшейтілген тығыздағыш роликтерді жеткіздік. Дизайн ауыр жүктемелерге, ашық ауада жұмыс істеуге және жоғары шаңды өндіру жағдайларына оңтайландырылған.

Тексерілген нәтиже:18 ай үздіксіз ашық жұмыстан кейін роликтер ауыстыруды қажет етпеді және хабарланған ақаулар тіркелмеді. Ай сайынғы техникалық қызмет көрсетуге кететін еңбек шығындары шамамен 65%-ға қысқарды.

Тұтынушының пікірі:«Бос машиналар еуропалық импорттық брендтерге қарағанда әлдеқайда бәсекеге қабілетті жалпы шығын көрсеткіштерімен ауыр шаңды ашық ауада өндіру жағдайында тұрақты жұмыс күйін сақтайды».

2. Оңтүстік-Шығыс Азия жағалауындағы кен түсіру терминалы

Жұмыс шарттары:Конвейерлік жүйе жыл бойы ашық ауада жұмыс істейді, теңіз жағалауындағы қатты тұзды тұманның әсерінен үздіксіз кеме түсіру және қора алаңын ауыстыру.

YUFENG шешімі:Біз тот баспайтын болаттан жасалған ішкі біліктері және коррозияға төзімді компоненттері бар UHMWPE коррозияға қарсы науалы бос шығыршықтарды жеткіздік. Ролик құрылымы коррозияға байланысты мойынтіректердің ақаулықтарын азайту және теңіз орталарында қызмет көрсету сенімділігін арттыру үшін таңдалды.

Тексерілген нәтиже:Екі жыл үздіксіз жұмыс істегеннен кейін тұтынушы тұзы жоғары, ылғалдылығы жоғары ортада тұрақты жұмысты қолдайтын білігінің тот басуы немесе мойынтіректердің бітелуі байқалмады.

3. Отандық 5000 тонна/тәулік цемент клинкерін өндіру желісі

Жұмыс шарттары:Цемент өндіру желісі жоғары температуралы пеш күлін және жоғары абразивті агрегаттық шикізатты өңдейді, бұл конвейер жүйесіне айтарлықтай әсер ету және тозу жүктемелерін тудырады.

YUFENG шешімі:Біз үшкір материалдар мен конвейер таспасы арасындағы тікелей жанасуды азайта отырып, жүк тиеу орындарында соққыны сіңіруге арналған резеңке кешіктірілген соқпалы шұңқырларды жеткізіп бердік.

Тексерілген нәтиже:Оңтайландырылған соққылы ролик конфигурациясы таспа бетінің зақымдалуын азайтты және жоғары абразивті цемент өндіру жағдайында толық тасымалдау жүйесінің қызмет көрсету циклін ұзартуға көмектесті.

YUFENG қол жетімді жоба фотосуреттерін, техникалық сипаттамаларды және тұтынушыны бағалау үшін қолданба сілтемелерін ұсына алады. Шетелдегі ірі тасымалдау жобалары үшін біздің инженерлік команда сонымен қатар таспаның еніне, жүк көтеру қабілетіне, тасымалдау бұрышына және жұмыс ортасына сәйкес қолайлы роликті құрылымдарды ұсына алады.

Негізгі бәсекелестік артықшылықтар және қарапайым нарықтағы бос адамдар

Қолданылатын өнеркәсіптік сценарийлер

1. Тау-кен өнеркәсібі

YUFENG конвейерінің бос машиналары ашық көмір шахталарына және темір рудасын, алтын рудасын, бокситті және басқа да сусымалы шикізатты қамтитын жерасты тау-кен жұмыстарына жарамды. Олар ұзақ қашықтыққа тасымалдау жүйелерін және тұрақты айналу, жүк көтеру қабілеті және сенімді тығыздау маңызды болып табылатын талап етілетін жұмыс жағдайларын қолдауға арналған.

2. Жылу электр станциялары

Жылу электр станциялары үшін YUFENG конвейерінің бос машиналарын көмірді беру жүйелерінде, түтін газдарын күкіртсіздандыру үшін әктастарды тасымалдау және қазандық күлін немесе қожды тасымалдау үшін пайдалануға болады. Тиісті ролик құрылымы үздіксіз материалды өңдеу және ауыр жұмыс кезінде тұрақты белдік тірегін сақтауға көмектеседі.

3. Құрылыс материалдары өнеркәсібі

YUFENG роликтері ірі цемент зауыттарына, құм және тас карьерлеріне және қиыршық тас өңдеу желілеріне қолданылады. Олардың берік конструкциясы толтырғыштар, қиыршық тас және цемент шикізаты сияқты абразивті сусымалы материалдарды тасымалдауға жарамды және конвейердің сенімді жұмысын қамтамасыз етуге көмектеседі.

4. Порттар және сусымалы жүк терминалдары

Порттарда және сусымалы жүк терминалдарында YUFENG конвейерінің бос машиналарын көмір, темір рудасы, астық және химиялық сусымалы материалдар үшін қолданылатын тасымалдау жүйелеріне орнатуға болады. Олар кемені тиеу және түсіру жабдықтарын, қойма конвейерлерін және басқа да үздіксіз материалдарды өңдеу жүйелерін қолдайды.

5. Химиялық және тұз өндірісі

Қышқылға, сілтіге немесе тұзды тұманға ұшыраған химиялық және тұзды өндіру орталары үшін YUFENG коррозияға қарсы UHMWPE шұңқырларды қамтамасыз ете алады. Олардың коррозияға төзімді құрылымы роликтердің тозуын азайтуға көмектеседі және химиялық талаптарды талап ететін өндіріс аймақтарында тұрақты жұмысты қолдайды.

6. Астық өңдеу өнеркәсібі

Бидай, жүгері, күріш және басқа да ауылшаруашылық сусымалы материалдарды тасымалдау жүйелері үшін тегіс, тозуы төмен және тағамдық роликті нұсқалары бар. Бұл роликтер таза жұмыс және сенімді материалды өңдеу маңызды болып табылатын астықты сақтау, өңдеу және тасымалдау қолданбалары үшін жарамды.

Зауыттық кәсіби күш пен біліктілік

1. Стандартталған өндірістік мүмкіндік

YUFENG 50-ден астам CNC дәл өңдеу жабдығымен жабдықталған стандартталған 20 000 м² автоматты өндіріс цехын басқарады. Ай сайынғы өндірістік қуаттылығы 80 000 конвейерлік бос машиналар жиынтығына және 15 жылдық бағытталған өндірістік тәжірибеге ие бола отырып, біз стандартты және теңшелген ролик талаптары үшін тұрақты өндірістік қуатты қамтамасыз етеміз.

2. Сапа менеджменті және сертификаттар

YUFENG шикізатты тексеруді, өндіріс процесін бақылауды және дайын өнімді сынауды қамтитын толық сапа менеджменті жүйесін қолдайды. Біздің роликті өнімдеріміз ISO 9001 сапа менеджменті талаптары бойынша шығарылады, тиісті нарықтар үшін қолданылатын MT/T 821 және CE сәйкестік қолдауымен. Қажет болса, үшінші тараптың зауыттық аудит есептері мен өнім өнімділігін тексеру есептері ұсынылуы мүмкін.

3. Бес сатылы сапаны бақылау

Біздің QC процессіміз бес негізгі кезеңді қамтиды: шикізаттың түсуін тексеру, дәнекерлеудің жартылай фабрикаттарының беріктігін сынау, дайын роликтің айналу төзімділігін сынау, тығыздау және қартаюды модельдеу сынағы және жөнелтілгенге дейін соңғы қаптаманы тексеру. Бұл процесс роликтің тұрақты өнімділігін, сенімді тығыздауды және талап етілетін конвейерлік жүйелерде тұрақты жұмысты қамтамасыз етуге көмектеседі.

4. Инженерлік қолдау және жылдам жеткізу

YUFENG тегін CAD инженерлік сызбаларын, шағын сынақ тапсырыстары үшін 7 күндік үлгіні жеткізуді және теңшелген жаппай тапсырыстар үшін әдеттегі 15–20 күндік өндіріс циклін қолдайды. Шетелдік өнеркәсіптік жобалар үшін біз сонымен қатар қашықтан техникалық басшылықты және кең ауқымды конвейерлік жүйелер үшін орнында сәйкестендіруді қамтамасыз етеміз.

Жиі қойылатын сұрақтар

1. Сұрақ: Конвейерлік жүйем үшін науадағы бос роликтің қай еңісті бұрышын таңдауым керек?

A: 35° - тау-кен және цемент өнеркәсібі жобаларының көпшілігі үшін қолайлы ең әмбебап стандартты бұрыш. 20° жеңіл бұрышты түрі жеңіл жүкті астық пен ауылшаруашылық материалдарын тасымалдауға сәйкес келеді, ал 45° терең науалы моделі материалдың толып кетуін азайту үшін жоғары сыйымдылықтағы үйінді тасымалдауға арналған. Біз конвейердің дизайн сызбасына сәйкес кронштейннің көлбеу бұрышын толығымен реттей аламыз.

2. С: Тұз алаңдары мен химиялық өндіріс орындары үшін коррозияға қарсы науалар бос машиналарын жеткізе аласыз ба?

A: Мүлдем. Біз коррозияға қарсы үш шешімді ұсынамыз: UHMWPE металл емес полимерлі бос жүргіштер, резеңкемен қапталған тозуға төзімді тотқа қарсы болаттан жасалған бос жүргіштер және ұзақ мерзімді қышқыл, сілтілі және тұзды тұман коррозияға ұшырайтын жұмыс орталарына бейімделе алатын тот баспайтын болаттан жасалған ішкі білік тетіктері.

3. С: Ең аз тапсырыс саны және стандартты жеткізу уақыты қандай?

A: MOQ сынақ тапсырысының үлгісі 1 дана; жаппай ресми тапсырыс MOQ 100 жиынтықты құрайды. Стандартты қордың әдеттегі техникалық сипаттамалары 7 жұмыс күні ішінде жеткізілуі мүмкін, ал теңшелген стандартты емес науаға арналған шығыршық 15-20 күндік өндіріс мерзімін талап етеді.

4. С: Науаларыңыз халықаралық өнеркәсіптік дизайн стандарттарына сәйкес келе ме?

Ж: Барлық дайын өнімдер CEMA, ISO, MT/T 821 және DIN жаһандық өнеркәсіптік стандарттарына толығымен сәйкес келеді, трансшекаралық экспорттық кедендік ресімдеу үшін толық ресми сынақ есептері тіркелген.

Бізбен хабарласыңы

Сіз көлемді конвейер жүйесін жаңарту және ұзақ мерзімді пайдалану құнын азайту үшін ұзақ қызмет ететін, техникалық қызмет көрсетуді аз талап ететін бос шығыршықты іздеп жүрсіз бе? Тегін өнім үлгілеріне өтініш беру, теңшелген техникалық сызбаларды және зауыттық тікелей көтерме бағалар тізімін алу үшін дәл қазір біздің кәсіби инженерлік топқа хабарласыңыз! Біз материалды өңдеу жобасының барлық талаптары үшін конвейер құрамдас бөліктеріне сәйкес келетін бір реттік толық шешімді ұсынамыз.
