Ауыр жүк көтергіш науаға арналған шығыршық

Жоғары жүктемелі конвейерлік жүйелер үшін жасалған YUFENG ауыр жүк тиеу шығыршықтары тау-кен, порт, цемент және сусымалы материалды қажет ететін қолданбалар үшін күшейтілген құрылымды күшейтілген жүк көтергіштігімен біріктіреді. 650–2400 мм белдік ені үшін 108–159 мм диаметрлерде қол жетімді, әрбір ролик сенімді ұзақ мерзімді өнімділікті қамтамасыз ету үшін жүктеме, соққы, коррозия, температура және айналу сынақтарынан өтеді.

Өнімнің негізгі анықтамасы және күшейтілген YUFENG өндіріс процесі

1. Ауыр жүкті науалардың бос ағынының құрылымы

YUFENG ауыр жүк тиеу шығыршықтары бір қалыңдатылған көлденең орталық роликтен және екі симметриялы көлбеу бүйірлік роликтен тұратын үш роликті біріктірілген мойынтірек жинағы. Роликтер үлкен тоннажды сусымалы материалдарды тасымалдауға арналған терең науа құрылымын қалыптастыру үшін қалыңдығы 8 мм интегралды штампталған ауыр жүк көтергіш кронштейнге орнатылады.

Жұқа түтіктер мен кронштейндерді пайдаланатын кәдімгі жеңіл жүк тиеу машиналарымен салыстырғанда, күшейтілген құрылым деформацияны азайтуға және ауыр руда әсерінен және үздіксіз жоғары жүктемеде жұмыс кезінде жүктің таралуын жақсартуға арналған. Ол тау-кен, карьер, цемент және басқа да талап етілетін сусымалы материалдарды тасымалдау жүйелеріне жарамды.

2. Ауыр жүкті қолдану үшін күшейтілген құрамдас бөліктер

YUFENG ролик корпусы үшін қалыңдығы 4,0 мм Q235 жіксіз болат құбырын, тұтас бір бөліктен жасалған соғылған көміртекті болат білікпен, күшейтілген мойынтірек орындарымен және үш қабатты композиттік лабиринтті тығыздағышпен бірге пайдаланады. Өндіріс процесінде CNC ауыр кесу, роботты толық енетін газдан қорғалған дәнекерлеу және жоғары температурада электростатикалық пісіру бояуы қолданылады.

Әдетте 2,0–2,8 мм жұқа қабырғалы түтіктермен шығарылатын арзан жеңіл жұмыс істемейтін бос машиналармен салыстырғанда, күшейтілген 4,0 мм роликті түтік және ауыр жүк көтергіш кронштейн қиын тасымалдау шарттарына күшті құрылымдық қолдауды қамтамасыз етеді. Қажетті жүктеме конфигурациясына сәйкес жоғары жүктемелі қос тығыздалған 6306 және 6308 мойынтіректері бар.

3. Дәлдік айналу және тығыздау өнімділігі

The radial runout of each roller is controlled below 0.4 mm, while static rotation resistance is maintained at approximately 1.2–2.2 N. These manufacturing controls help achieve smooth rotation, lower friction and stable running performance during continuous heavy-duty operation.

Күшейтілген тығыздау жүйесі шаңның жоғары концентрациясы, тұзды-тұман әсерлері, жоғары температуралық өндірістік жағдайлар және әлсіз қышқыл немесе сілтілі минералды суспензия шашырауы бар орталарға арналған.

4. Теңшелген ауыр жүк конфигурациялары

Стандартты көміртекті болаттан жасалған ауыр науаға арналған бос жүрістерге қосымша, YUFENG мамандандырылған конфигурацияларды қамтамасыз етеді, соның ішінде қалың резеңкеден кешіктірілген соққыға төзімді роликтер, UHMWPE ауыр коррозияға қарсы роликтер және тұзды-тұман орталарына арналған тот баспайтын болаттан жасалған білік нұсқалары.

Барлық түсетін шикізат өндіріс алдында химиялық құрамын тексеруден және механикалық созылу беріктігін сынаудан өтеді. Бұл өндіріс процесінде тұрақты материал сапасы мен құрылымдық сенімділікті сақтауға көмектеседі.

8 айлық үздіксіз ауыр жүктеме далалық сынақ деректері

1. Ашық темір кенін сынау шарттары

YUFENG техникалық инженерлері 8 ай бойы ашық темір рудасы кенішінде ауыр жүк тиеу идентификаторының егістік сынамасын жүргізді. Сынақ ауыр жүктеме, жоғары шаң және айнымалы температура жұмыс жағдайларындағы ұзақ мерзімді өнімділікті бағалады.

Сынақ ортасы:Шаң концентрациясы ≥1500 мг/м³, қоршаған орта температурасы -15°C-тан +70°C-қа дейінгі диапазондағы және 24 сағат бойы үздіксіз ауыр кенді тасымалдау жұмысы бар ашық ауада темір кенін өндіру алаңы.

Максималды бір топтық тірек жүктемесі:3500 кг-ға дейін, ірі кесек темір рудасын, ганга және аралас ауыр сусымалы минералдарды өңдеу.

2. Тексерілген ауыр жүкті орындау нәтижелері

Қызмет мерзімі:Сынақ 35 200 үздіксіз жұмыс сағатын жинақтады, тіркелген жұмыс мерзімі салыстыру үшін пайдаланылатын жұқа қабырғалы жеңіл жүк тиегіш бос жүргіштерге қарағанда 4-6 есе көп.

Тығыздаудың беріктігі:40 күн қатарынан циклдік шаң мен жоғары қысымды тұзды ерітінді спрейінің қартаю сынақтарынан кейін барлық сынақ үлгілері нөлдік мойынтіректердің кептелуін және ішкі майлаудың нөлдік ағуын тіркеді.

Ауыр жүктеме белбеуін қорғау:Күшейтілген теңдестірілген шұңқыр құрылымы ауыр жүктелген конвейер таспасы мен роликтер арасындағы бір жақты жиек үйкелісін азайтуға көмектеседі. Сыналған жағдайларда конвейер таспасын ауыстырудың жалпы циклы шамамен 45%-ға ұзартылды.

Материалдың төгілуі:Стандартты 35° тереңдіктегі науаның бұрышымен сынақтан өткен ауыр жүк тиегіш жүйесі ірі кесек кенді және ұсақ минералды ұнтақты тасымалдау кезінде өлшенген төгілу жылдамдығына 0,38% қол жеткізді, бұл бірдей тасымалдау көлеміндегі қарапайым жеңіл науалардағы 3,5% көрсеткішпен салыстырғанда.

Толық ауқымды YUFENG ауыр жүкті өнім классификациясы және стандартты техникалық параметрлері

1. Стандартты күшейтілген 3 орамды ауыр науаға арналған бос машина

Ірі шахталарға, цемент зауыттарына және жылу энергетикалық көмір тасымалдау жүйелеріне арналған. Стандартты шұңқыр бұрыштары 20°, 30°, 35° және 45° белбеу тірегі мен материалды жүктеудің әртүрлі талаптарын қанағаттандырады.

2. Ауыр әсер ету буферінің босағасы

Ролик бетіндегі қалың, тозуға төзімді резеңкеден тұрады және кенді беру және материалды түсіру нүктелеріне арналған. Күшейтілген құрылым үлкен кесек кеннің соққысын сіңіруге және конвейер таспасын шамадан тыс соққы жүктемелерінен қорғауға көмектеседі.

3. Ауыр өздігінен теңестірілетін ауытқуды түзететін шұңқырлы бос тетік

Конвейер лентасын қалыпты жұмыс күйіне қайтаруға көмектесетін ауыр салмақты бұрылысты түзету тіреуімен жабдықталған. Ол таспаның ауытқуы жиектердің жыртылуы мен біркелкі емес тозуына әкелуі мүмкін ұзақ қашықтыққа ауыр тасымалдау жүйелеріне жарамды.

4. UHMWPE коррозияға қарсы ауыр науалы бос қондырғыш

Металл емес UHMWPE роликті корпусын пайдаланады және қышқыл, сілтілі және тұзды-тұман коррозиясына ұшыраған жағалаудағы тұз алаңдарына, химиялық зауыттарға және басқа да ауыр жүк тасымалдау орталарына арналған.

Стандартты техникалық параметрлер кестесі

Нағыз жаһандық ауыр өнеркәсіп тұтынушы жобасының жағдайлары

YUFENG Idler Rollers 36-дан астам елдер мен аймақтарға экспортталады, бұл кең ауқымды тау-кен өндіру, цемент, порт және сусымалы материалдарды тасымалдау жобаларын қолдайды. Келесі жағдайлар талап етілетін жұмыс жағдайларында теңшелген ауыр салмақты ролик конфигурацияларын қолдануды көрсетеді.

1. Қазақстандағы ашық әдіспен темір рудасын өндіру жобасы

Жоба ені 1400 мм ультра ауыр конвейер лентасын пайдаланатын 15 км тау қиылысындағы ауыр рудалық конвейер жүйесін қамтыды, жобалық өткізу қабілеті сағатына 2500 тонна. Бұрын қолданылған жеңіл науалы бос машиналар шамамен 5500 жұмыс сағатынан кейін кронштейн деформациясы мен мойынтіректердің істен шығуына ұшырады.

YUFENG 4,0 мм қалыңдығы бар роликті түтіктер, күшейтілген штамптау кронштейндері және үш қабатты тығыздағыштары бар теңшелген 35 ° ауыр науалық бос машиналарды қамтамасыз етеді. 20 ай үздіксіз ашық ауада ауыр жүкті пайдаланудан кейін жоба нөлдік роликті ауыстыру және нөлдік роликті ақаулар туралы хабарлады, бұл ретте ай сайынғы техникалық қызмет көрсетуге жұмсалатын еңбек шығындары шамамен 68%-ға қысқарды.

2. Индонезияның жағалаудағы сусымалы кенді түсіру терминалы

Терминал ұзақ уақыт бойы ашық ауада және қатты жағалаудағы тұзды-тұман коррозиясында жұмыс істейді, жыл бойы үздіксіз кеме тиеу және қора кенін тасымалдау.

YUFENG тот баспайтын болаттан жасалған 316 ішкі біліктері бар UHMWPE тот басуға қарсы ауыр жүк көтергіш роликтерін жеткізді. Екі жыл үздіксіз ауыр жүкпен жұмыс істегеннен кейін жеткізілген роликтерде тот басқан ақаулар немесе мойынтіректердің бітелуі туралы хабарланған жоқ.

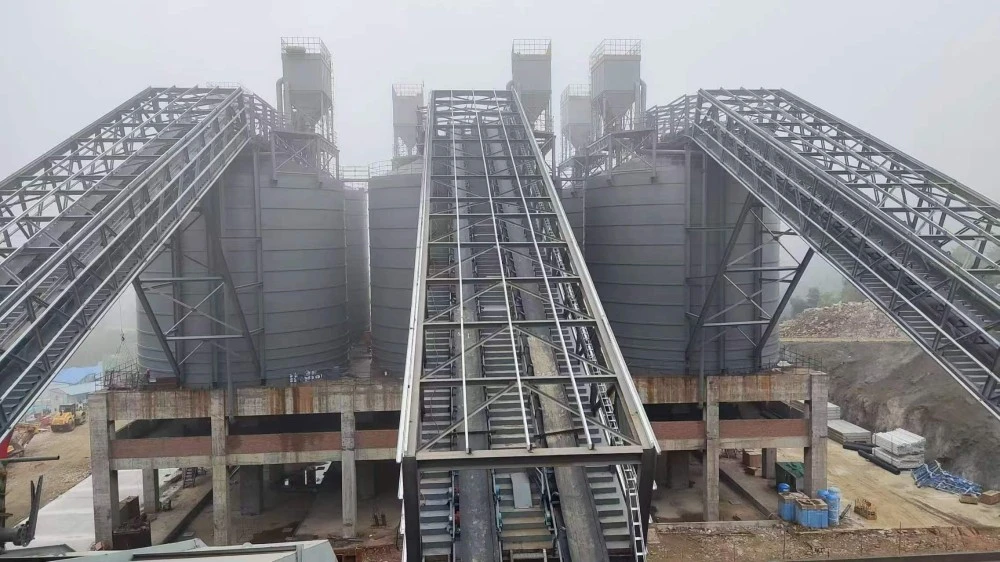

3. Отандық ауыр цемент клинкерін өндіру желісі

Тәулігіне 6000 тонна өнімділігі бар цемент клинкерін өндіру желісі пеш күлін жоғары температурада тасымалдау және жоғары абразивті толтырғышты ұзақ қашықтыққа тасымалдау үшін роликтерді қажет етеді.

YUFENG supplied rubber-lagged Heavy Impact Troughing Idlers to reduce impact and abrasive contact between heavy materials and the conveyor belt. Теңшелген конфигурация таспаның бетін қорғауға, қалыптан тыс тозуды азайтуға және ауыр жүкті тасымалдау жүйесінің жұмыс циклін ұзартуға көмектеседі.

Негізгі бәсекелестік артықшылықтар қарапайым жеңіл жүк тиегіштерге қарсы

YUFENG қолданбасының егжей-тегжейлі түсіндірмесі бар қолданылатын ауыр өнеркәсіптік сценарийлер

YUFENG Heavy Duty Troughing Idler Roller is engineered for large-scale bulk material conveying systems requiring high load capacity, long service life and stable operation under harsh working conditions. Қолдану талаптарына сәйкес әртүрлі роликті құрылымдар мен материалдарды таңдауға болады.

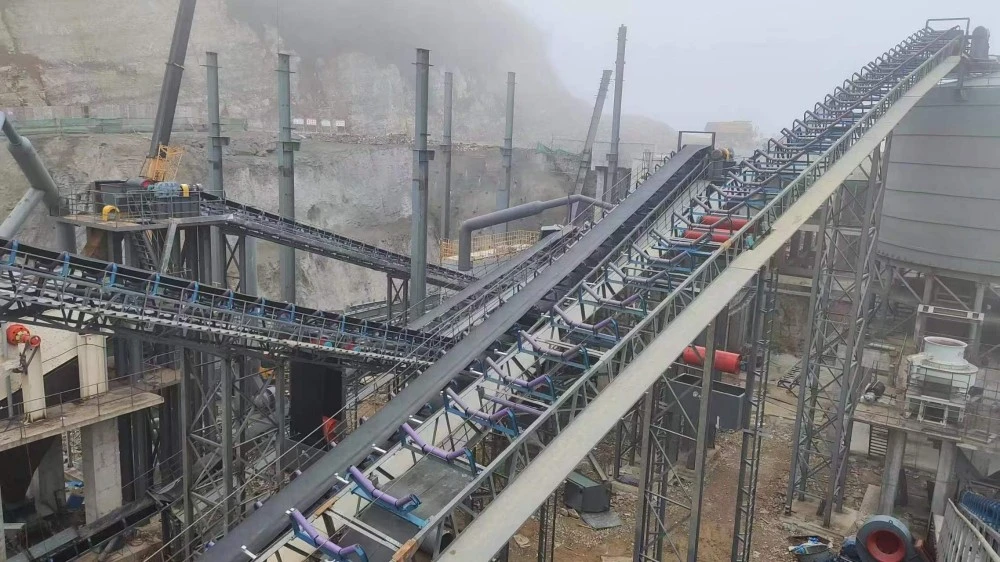

1. Тау-кен өнеркәсібі

Ірі ашық көмір шахталарына, жерасты темір рудаларына, алтын рудаларына және бокситтерді тасымалдау жүйелеріне қолайлы. Күшейтілген ауыр салмақты құрылым үздіксіз ауыр жүктеме кезінде роликтің деформациясын және техникалық қызмет көрсету жиілігін азайта отырып, тығыздығы жоғары сусымалы материалдарды ұзақ қашықтыққа тасымалдауды қолдайды.

2. Жылу электр станциялары

Ауыр көмірді беретін тасымалдау желілеріне, әктастарды күкіртсіздендіру материалдарын тасымалдауға және қазандық күл шлактарын өңдеуге арналған. Жоғары жүктеме конфигурациясы ұзақ мерзімді үздіксіз жұмыс кезінде тұрақты айналу өнімділігін сақтауға көмектеседі.

3. Құрылыс материалдары өнеркәсібі

Ірі цемент зауыттарында, ауыр жүкті құм және тас карьерлерінде және қиыршық тасты өңдейтін өндірістік желілерде қолданылады. Күшейтілген ролик корпусы және соққыға төзімді опциялар абразивтік материалдар мен жоғары көлемді тасымалдау шарттарына сенімді қолдауды қамтамасыз етеді.

4. Порттар және сусымалы жүк айлақтары

Көмір, темір рудасы, астық және химиялық сусымалы жүктерді тиеу, түсіру және қоймалық тасымалдау жабдықтарына жарамды. Жағалаудағы сыртқы орталар үшін ауа-райына төзімді тығыздағыш құрылымдар мен коррозияға төзімді конфигурациялар бар.

5. Химия және тұз өндіру өнеркәсібі

UHMWPE тот басуға қарсы ауыр науалар бос машиналары қышқыл, сілті және тұзды тұман коррозиясына ұшыраған өндірістік орталар үшін қол жетімді. Металл емес ролик корпусы химиялық зауыттар мен тұз өндіру орындарында коррозияға байланысты техникалық қызмет көрсету мәселелерін азайтуға көмектеседі.

6. Ауыр астық өңдеу өнеркәсібі

Төмен тозуға төзімді ауыр роликті шешімдер біркелкі айналуды және тұрақты конвейер таспасын қолдауды қамтамасыз ететін ірі ауқымды бидай, жүгері, күріш және басқа да ауылшаруашылық сусымалы материалдарды сақтау және тасымалдау жүйелеріне жарамды.

YUFENG Factory Professional Strength & Authorized Global Qualifications

YUFENG 60-тан астам CNC ауыр жүкті дәл өңдеу жабдығымен жабдықталған стандартталған 22 000 м² автоматтандырылған ауыр жүкті өндіру цехын басқарады. Ай сайынғы өндірістік қуаттылығы 90 000 конвейерлік бос машиналар жиынтығына және 15 жылдық мамандандырылған өндірістік тәжірибеге ие бола отырып, біз әлемдік тау-кен өндіру, цемент, электр энергиясын өндіру, порттық және сусымалы материалдар өнеркәсібі үшін сенімді ауыр салмақты роликті шешімдерді ұсынуға назар аударамыз.

1. Жетілдірілген ауыр жүкті өндіру мүмкіндігі

Біздің өндірістік жүйеміз ауыр жүкті түтіктерді өңдеуді, біліктерді өңдеуді, дәл дәнекерлеуді, мойынтіректерді құрастыруды, тығыздағышты орнатуды және бетті қорғауды өңдеуді біріктіреді. Өндірістік мүмкіндік стандартты ауыр салмақты роликті өндіруді де, арнайы материалдар мен құрылымдарды қажет ететін теңшелген инженерлік жобаларды да қолдайды.

2. Халықаралық сапа сертификаттары және тексеру

YUFENG ролик өнімдері ISO 9001 сапа менеджменті талаптарына сәйкес шығарылады және MT/T 821 көмір өндіру өнеркәсібінің стандарттары мен CE экспорттық талаптарын қолдайды. Білікті әлемдік өнеркәсіптік тұтынушылар үшін үшінші тараптың зауыттық аудит есептері мен ауыр жүктеме өнімділігін тексеру құжаттары ұсынылуы мүмкін.

3. Бес сатылы ауыр жүк сапасын бақылау

Біздің QC жүйесі бес негізгі тексеру процесін қамтиды:

Шикізатты тексеру: Tensile strength and material composition verification before production.

Дәнекерлеу беріктігін сынау:Жартылай фабрикаттың құрамдас бөліктерінің қысымға төзімділігін және құрылымдық беріктігін тексеру.

Айналу өнімділігін тексеру:Дайын роликтің айналу кедергісі және жұмыс орнықтылығын тексеру.

Тығыздау қартаюды модельдеу:Ұзақ мерзімді қорғаныс өнімділігін бағалау үшін тұз спрейі және қоршаған ортаны қартаю сынақтары.

Соңғы жөнелту инспекциясы:Жеткізу алдында орамды экспорттау және сыртқы түрін тексеру.

4. Инженерлік қолдау және теңшелген қызмет

YUFENG жобаны сәйкестендіру және конвейер жүйесінің дизайнын растау үшін ақысыз CAD инженерлік сызбаларын ұсынады. Шағын сынақ тапсырыстары ауыр салмақты үлгіні дайындауды шамамен 7 күн ішінде ала алады, ал теңшелген жаппай тапсырыстар техникалық сипаттамалар мен өндіріс талаптарына байланысты әдетте 18–22 күнді қажет етеді.

Біздің техникалық команда роликті таңдау бойынша нұсқаулықты, орнату бойынша ұсыныстарды және жұмыс жағдайын талдауды қоса алғанда, сатылымнан кейінгі жаһандық қашықтықтан қолдау көрсетеді. Сондай-ақ, білікті ірі ауқымды шетелдік ауыр өнеркәсіптік жобалар үшін сайттағы сәйкестік қызметі қол жетімді.

8. Жиі қойылатын сұрақтар

1. Сұрақ: Ауыр жүк тиегіш шығыршық кәдімгі жеңіл жүк көтергіш машиналармен салыстырғанда қандай негізгі құрылымдық жаңартуларды қолданады?

Ж: Біз роликті түтік қабырғасын қалыңдығы 4,0 мм жіксіз болат құбырға, қалыңдығы 8 мм күшейтілген жүк кронштейніне және үш қабатты композициялық коррозияға қарсы тығыздау жүйесіне дейін жаңартып, ауыр кесек руданың әсерінен максималды көтеру қабілеті мен қызмет мерзімін айтарлықтай жақсартамыз. 35° терең науа бұрышы ауыр тау-кен және цемент өнеркәсібі жобалары үшін ең әмбебап стандарт болып табылады. 20° жеңіл бұрышты түрі жеңіл жүкті астықты тасымалдауға сәйкес келеді, ал 45° супер терең науалы моделі ауыр руданың толып кетуін азайту үшін өте жоғары сыйымдылықты ауыр көлемді тасымалдауға арналған. Біз кронштейннің көлбеу бұрышын сіздің ауыр конвейер дизайн сызбаңызға сәйкес толығымен реттей аламыз.

2. С: Біз жағалаудағы тұз алаңдары мен химиялық ауыр өндіріс зауыттары үшін тот басуға қарсы ауыр жүк көтергіш машиналарды жеткізе аламыз ба?

A: Мүлдем. Біз коррозияға қарсы үш ауыр сәйкес шешімді ұсынамыз: UHMWPE металл емес полимерлі ауыр бос жүргіштер, қалың резеңкемен қапталған тозуға төзімді тотқа қарсы ауыр болат бос жүргіштер және ұзақ мерзімді қышқыл, сілтілі және тұзды тұманға төзімді жұмыс ортасына бейімделе алатын 316 тот баспайтын болаттан жасалған ауыр бос жүргіштер.

3. С: ең аз тапсырыс саны және стандартты ауыр жүкті жеткізу уақыты қандай?

A: Ауыр үлгідегі сынақ тапсырысының MOQ 1 дана; жаппай ресми ауыр тапсырыс MOQ 100 жиынтықты құрайды. Стандартты қордың әдеттегі ауыр жүк тиегіш спецификациялары 7 жұмыс күні ішінде жеткізілуі мүмкін, ал теңшелген стандартты емес ауыр жүк тиегіш шығыршық 18–22 күндік өндірістік кезеңді қажет етеді.

4. С: Ауыр жүк көтергіш науалар халықаралық ауыр өнеркәсіптік дизайн стандарттарына сәйкес келе ме?

A: Барлық дайын ауыр жүкті өнімдер CEMA, ISO, MT/T 821 және DIN жаһандық ауыр өнеркәсіп стандарттарына толық сәйкес келеді, толық ресми ауыр жүк сынағы есептері және CE сертификаттау құжаттары трансшекаралық экспорттық кедендік ресімдеу үшін қоса беріледі.

YUFENG көмегімен ауыр жүк тасымалдаушы жүйеңізді жаңартыңыз

Ауыр көлемді жүктерді тасымалдау сенімділігін жақсарту және ұзақ мерзімді пайдалану шығындарын азайту үшін ұзақ қызмет мерзімі бар, техникалық қызмет көрсетілмейтін бос роликтерді іздеп жүрсіз бе?

Өнім үлгілерін, теңшелген техникалық сызбаларды және зауыттық баға ұсыныстарын сұрау үшін бүгін YUFENG кәсіби инженерлік тобына хабарласыңыз. Біз бүкіл әлем бойынша үлкен тонналық материалдарды өңдеу жобалары үшін ауыр конвейердің толық құрамдас шешімдерін ұсынамыз.
