Өздігінен реттелетін бос тетік

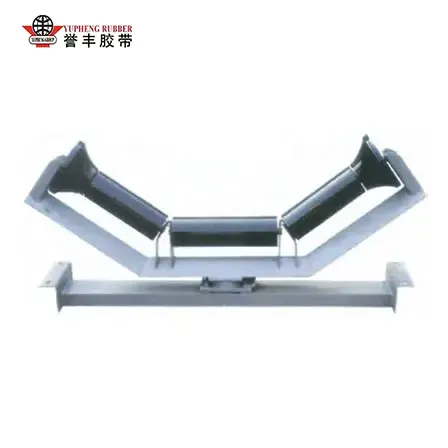

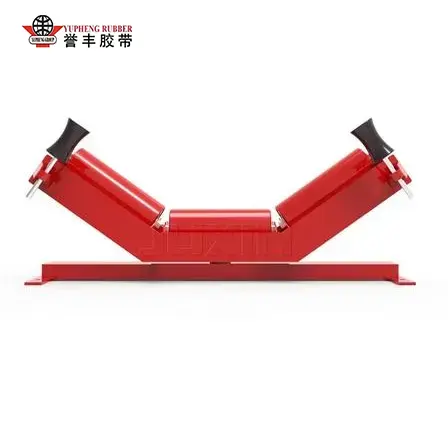

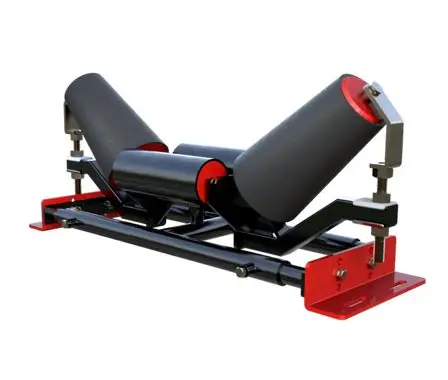

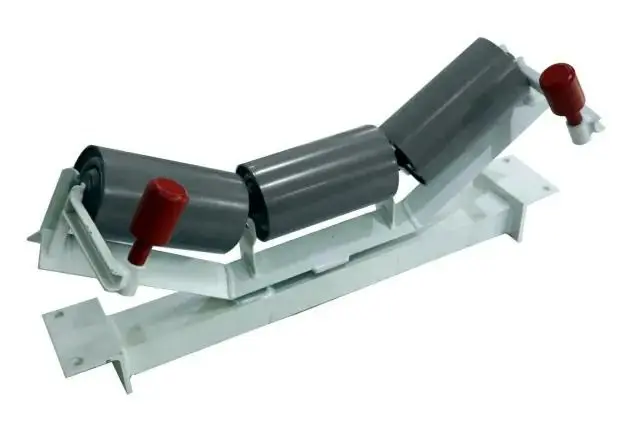

YUFENG науалы өздігінен реттелетін бос орын - бұл негізгі материалды қолдау мен таспаны автоматты орталықтандыру функцияларын бір жинақта біріктіруге арналған, тек таспалы конвейерлердің жүк көтергіш тізбегі үшін арнайы әзірленген, арнайы оңтайландырылған үш роликті науалар жинағы. Ауытқуды түзетусіз тек жүкті көтеруді қамтамасыз ететін бекітілген кәдімгі шұңқырлы бос жүргіштерден айырмашылығы, бұл өнімнің негізгі инновациясы екі қанатқа орнатылған тік ауытқуға қарсы бағыттаушы роликтермен жұптастырылған жоғарғы ролик кронштейні мен негізгі жақтау арасындағы қалқымалы орталық бұрылу байланысында жатыр.

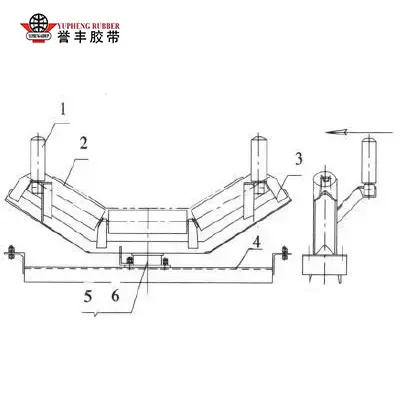

Жұмыс кезінде конвейер лентасы солға немесе оңға жылжыған кезде, таспа шеті тік бағыттаушы роликке тиіп, бүйірлік итеру жасайды, бұл бүкіл жоғарғы науаның жақтауын орталық шпиндельдің айналасында 5°–8° бұру үшін жылжытады. Содан кейін көлбеу қанатты роликтер айналмалы белдікті жабдықтың орталық сызығына кері итеру үшін кері көлденең тартымды жасайды, сыртқы қуатсыз немесе адамның араласуынсыз нақты уақытта үздіксіз бақылауға қол жеткізеді.

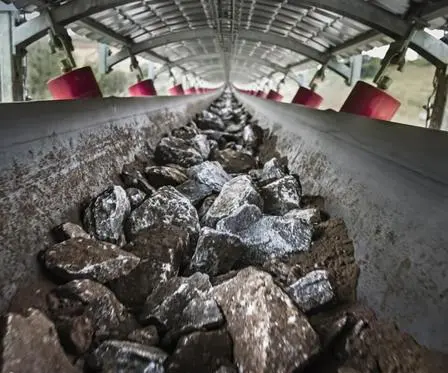

Үш роликті шұңқыр құрылымы тұрақты V-тәрізді материалды тасымалдау бетін құрайды, сусымалы материалды тиеу қабілетін арттырады және жүктеме көлемдерінің ауытқуы кезінде де бүйірлік төгілуді азайтады.

Бұл бос құрылғы қысқа қашықтыққа тасымалдау желілеріне де, ұзындығы 2 километрден асатын жерүсті алыс қашықтыққа тасымалдау жүйелеріне де қолданылатын ST сериялы болат сымды таспаларды және көп қабатты мата таспаларын қоса алғанда, барлық негізгі конвейерлік таспаларға сәйкес келеді.

Ол жиі қолмен туралау, белдік жиектерінің қатты тозуы және таспаның толық рельстен шығып кетуінен туындайтын жиі апаттық өшірулер сияқты дәстүрлі бекітілген бос жүрістердің ақауларын тамаша шешеді, орташа және ауыр өнеркәсіптік тұрақты тасымалдау желілері үшін міндетті стандартты фитингке айналады.

Материалды таңдау және өндіру қолөнері

1. Жақтау және негізгі материал

Бүкіл тірек жақтауы, жоғарғы роликті кронштейн және бекітілген негіз пластина қалыңдығы 4 мм-ден 8 мм-ге дейін болатын Q235B ыстықтай илектелген көміртекті болатты қабылдайды. Дәнекерлеуде дәнекерлеудің ішкі кеуектері мен деформациясын жою үшін аралас газдан қорғалған доғалық дәнекерлеу қолданылады; бетті өңдеуге электростатикалық тотқа қарсы спрей бояу, ыстық мырыштау немесе жағалаудағы ылғалдылығы жоғары және коррозиялық химиялық зауыт алаңдары үшін эпоксидті жабын кіреді.

Орталық айналмалы білік мыңдаған сағат үздіксіз жұмыс істегеннен кейін раманың икемді айналуын қамтамасыз ету үшін жоғары бұралуға төзімділігі және төмен айналу тозуы бар сөндіргіш және шынықтыру өңдеуі бар 45 # суық тартылған ашық дөңгелек болатты қабылдайды.

2. Роликті құрастыру қолөнері

Роликті қабықтар - бұл қабырғасының қалыңдығы 3,0–6,0 мм жоғары дәлдіктегі ERW жіксіз болат құбырлар, химиялық минералды тасымалдауға арналған қосымша HDPE коррозияға қарсы қабықтар. Ішкі тірек біліктері жұмыс дірілін азайту үшін дәлдікпен концентрлік ≤0,7мм бұрылады.

C3 саңылаулары бар терең ойық мойынтіректері роликтің екі ұшына орнатылады, олар үш сатылы композиттік лабиринтті нейлон тығыздағыштармен және ішкі май сақтайтын қуыстармен үйлеседі. Литий негізіндегі тоттануға қарсы майлау мойынтіректердің кептелуін және тот басуды болдырмау үшін жинау кезінде алдын ала толтырылады, шаң, суспензия және жаңбыр суының инфильтрациясын болдырмайды. Қанатты роликтерді жоғары үйкеліс, дымқыл материалды өңдеу сценарийлері үшін резеңке артта қалумен теңшеуге болады.

3. Толық машинаны тексеру процесі

Әрбір дайын YUFENG науалы өздігінен реттелетін бос машина жөнелту алдында толық зауыттық сынақтан өтеді, роликтің айналуына төзімділік сынағы, айналмалы айналу икемділігі сынағы, мойынтіректерді суға батыру сынағы, жақтау жүктемесінің деформациясы сынағы және тотқа қарсы жабынның адгезиясы сынағы. Шетелдік жобаны сатып алу үшін сериялық өнімділікті тұрақты сақтау үшін әрбір өндірістік түйінде біліктілігі жоқ өнімдер жойылады.

Жұмыс принципі және өнімділік сынағы салыстыру деректері

1. Автоматты орталықтандыру жұмыс логикасы

Бақылау механизмі электронды немесе гидравликалық қосалқы бөлшектерсіз таза механикалық үйкеліс беріліс қорабында жұмыс істейді. Қалыпты теңдестірілген жүктеме кезінде бос жүрістің жақтауы бейтарап күйде қалады және үш шұңқырлы ролик конвейер таспасы мен сусымалы материалдарды біркелкі ұстап тұрады. Біркелкі емес материалды беру, көлденең жел немесе белдік керілуінің сәйкес келмеуі бүйірлік дрейфті тудырса, белдік жиегі тік бүйірлік бағыттаушы роликті басып, көлденең күшті жоғарғы кронштейн жинағына береді.

Кронштейн белдіктің айналу бағытына қарама-қарсы центрге тепкіш үйкеліс күшін жасау үшін ауытқу бүйіріндегі қанат шығыршығын алға қарай еңкейте отырып, орталық айналма айналасында айналады. Белдік ортаға оралғаннан кейін, теңдестірілген үйкеліс жұмыс істемейтін құрылғыны бейтарап күйге келтіріп, жабдықтың жұмысы барысында нақты уақыттағы тұйық циклді түзету циклін құрайды. Тік бағыттаушы роликтер сонымен қатар төтенше ауытқу жағдайында белдіктің толық рельстен шығып кетуіне жол бермеу үшін шекті тоқтау қызметін атқарады.

2. Өріс контрастын сынау деректері және кәдімгі бекітілген шұңқыр бос жұмысшы

Өнімділік кемшіліктерін сандық бағалау үшін ені 1200 мм ашық көмір шахтасының конвейер желісінде алты айлық үздіксіз бақылау сынағы аяқталды:

Сынақ нәтижелері конвейер желісінің бойымен 30 метрлік аралықпен YUFENG науалы өздігінен реттелетін босағаны орнату сусымалы материалдар кәсіпорындары үшін операциялық шығын мен еңбек шығынын күрт төмендететінін растайды.

Нақты өнеркәсіптік қолдану жағдайлары

Бұл бос жұмыс сериясы тау-кен, порт, цемент және металлургия секторларындағы тексерілетін ұзақ циклдік жұмыс деректері бар көптеген шетелдік ауыр өнеркәсіптік жобаларда тұрақты қолдау жазбаларына ие.

1-жағдай: Оңтүстік-Шығыс Азияның ашық көмір кенішінің тасымалдау желісі

Шикі көмірді тасымалдайтын 1,8 км орташа ұзындықтағы бекітілген конвейер жүйесі жергілікті жоғары ылғалдылық, қатты шаң және ауыспалы жел жағдайында жұмыс істейтін барлық тасымалдау бүйірлік бақылау позициялары үшін біздің YUFENG науадағы өздігінен реттелетін бос машинаны қабылдады.

Үш жыл бойы 24 сағат бойы үздіксіз жұмыс істегеннен кейін бос жүріс жақтауларында тот деформациясы байқалмайды, роликтер мойынтіректердің кептелуінсіз біркелкі айналады және негізгі болат сымды конвейер лентасы жиегі жыртылмай немесе үлкен аумаққа материал төгілмей тұрақты орталықтандыруды сақтайды. Клиент бастапқыда белдіктерді күнделікті түзету жұмыстарына тағайындалған екі толық уақытты техникалық қызмет көрсету персоналынан бас тартты, бұл айқын еңбек шығындарын үнемдеуге қол жеткізді.

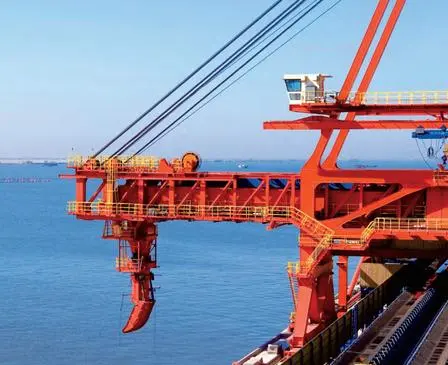

2-жағдай: Еуропалық жағалау порты рудаларды өңдеу терминалы

Порттың ені 1400 мм кенді түсіру конвейері жыл бойына қатты желдің кедергісіне тап болады, бұл бұрын стандартты бекітілген бос жүргіштермен белбеудің жиі қозғалуына себеп болды. Өздігінен реттелетін науаның бос тетігінің жинағын қайта жөндегеннен кейін жел әсерінен ауытқу толығымен жойылады. Мырышпен қапталған жақтау және көп сатылы тығыздағыш роликтер жағалаудағы тұзды тұман коррозиясына бейімделіп, компоненттерді ауыстыру циклдерін 6 айдан 24 айға дейін ұзартады.

Қолданудың қосымша негізгі сценарийлеріне отандық цемент клинкерін тасымалдау желілері, темір рудасының металлургиялық қоймалық конвейерлері және карьерлерді ұнтақтайтын агрегатты қоректендіру жүйелері жатады, олар тұрақты науалар өнімділігі және өте төмен істен шығу көрсеткіштері туралы тұтынушылардың дәйекті пікірлері бар. Сұраныс бойынша сатып алушының бағалауы үшін жұмыс орнындағы фотосуреттер мен жобаның толық анықтамалық құжаттары ұсынылуы мүмкін.

Өнімнің толық техникалық сипаттамасының параметрлері

Негізгі артықшылықтар және неліктен YUFENG науалы өздігінен реттелетін бос машинаны таңдау керек

Автоматты механикалық белдікті қадағалау

Қалқымалы айналмалы жақтау белбеу қозғалысына автоматты түрде жауап береді, бұл жиі қолмен туралаусыз орталықтандырылған жұмысты сақтауға және күнделікті техникалық қызмет көрсету жұмыстарын азайтуға көмектеседі.

Жақсартылған тығыздау және қоршаған ортаны қорғау

Көпқабатты лабиринт тығыздағыштар шаңның, шламның және жаңбыр суының мойынтірек жинағына түсуіне жол бермеуге көмектеседі, бұл бос машинаны тау-кен, порт және цемент тасымалдау орталарына қолайлы етеді.

Тұрақты шұңқырды қолдау және ауытқудан қорғау

Үш роликті шұңқыр құрылымы сусымалы материалдарға тұрақты қолдауды қамтамасыз етеді, ал тік бағыттаушы роликтер белдіктің шамадан тыс қозғалысын шектеуге көмектеседі және белдіктің рельстен шығып кету және жиектерінің зақымдалу қаупін азайтады.

Икемді спецификацияны теңшеу

YUFENG конвейердің әртүрлі еніне, жүктеме жағдайларына және таспа конструкцияларына, соның ішінде болат сым мен мата конвейер таспаларына сәйкес келетін теңшелген шұңқыр бұрыштарын, ролик диаметрлерін және жақтау өңдеулерін қолдайды.

Стандартталған өндіріс және толық тексеру

Әрбір өздігінен реттелетін бос жүріс жинағы жөнелту алдында жүйелі өндіріс пен өнімділікті тексеруден өтеді. Тұрақты зауыт сапасы ауыстыру жиілігін азайтуға және шетелдегі конвейерлік жобалардың сенімділігін арттыруға көмектеседі.

Төменгі жалпы операциялық шығындар

Белдік жиектерінің тозуын, қолмен туралау жұмыстарын, күтпеген тоқтау уақытын және техникалық қызмет көрсету талаптарын азайту арқылы YUFENG өздігінен теңестірілетін бос жүргіш материалды тасымалдау жүйелерінің ұзақ мерзімді пайдалану құнын төмендетуге көмектеседі.

Тікелей зауыттық техникалық қолдау

YUFENG толық роликті өңдеу және сынау қондырғыларын басқарады және сусымалы материалдарды өңдеу жобалары үшін параметрлер бойынша кеңес беруді, сызбаларды теңшеуді, зауыттан тікелей жеткізуді және орнатудан кейінгі техникалық нұсқауларды қамтамасыз етеді.

Жиі қойылатын сұрақтар

1-сұрақ: Конвейерлік желілердегі YUFENG науалы өздігінен реттелетін бос машина үшін орнату аралығы қандай?

A1: Жалпы орташа жүктемелі тау-кен және цемент конвейерлері үшін тасымалдау жолының бойымен әрбір 30 метр сайын бір жинақты орнатыңыз. Ұзақ қашықтыққа жүретін жерүсті конвейерлері немесе желдің күшті кедергісі бар порт жабдығы үшін аралықты 15–20 метрге дейін қысқартыңыз және жазық науаға ауысу кезінде таспаның ауытқуын түзету үшін бас және артқы шығырлардан 15 метр қашықтықта бір жиынтықты қосымша орналастырыңыз.

2-сұрақ: Бұл бос жұмыс істеп тұрған ескі конвейерлік жүйелерге негізгі рамалық өзгерістерсіз қайта жабдықтауға болады ма?

A2: Иә. Негізгі монтаждау тесіктерінің стандартты өлшемдері әмбебап TD75 және DTII конвейер рамасының стандарттарына сәйкес келеді, бұл негізгі конвейер стрингерін кесусіз немесе қайта бұрғылаусыз бастапқы бекітілген науаның бос жұмыс істейтін жинақтарын тікелей ауыстырады. Стандартты емес ескі жабдық үшін біз бар орнату өлшемдеріне сәйкес келетін теңшелген негізгі кронштейн сызбаларын береміз, бұл біркелкі қайта жабдықтау трансформациясын қолдайды.

3-сұрақ: YUFENG науалы өздігінен реттелетін бос орынға қандай техникалық қызмет көрсету операциялары қажет?

A3: Күнделікті тексеру тек роликтің кептелуін, бағыттаушы ролик бетінің тозуын және жақтау жабынының қабығын визуалды тексеруді қажет етеді. Айналудың икемділігін қамтамасыз ету үшін орталық айналмалы біліктің айналасындағы шаң мен материалдардың жиналуын тоқсан сайын тазалап тұрыңыз. Алдын ала толтырылған мойынтіректі майлау қалыпты жұмыс жағдайында 12–18 айға жетеді; Қосымша майлау тек жоғары температурада үздіксіз жұмыс істейтін учаскелер үшін қажет.

Тозған шығыршықтарды жеке бөлшектеуге және ауыстыруға болады, бұл жөндеу жұмыстарын айтарлықтай жеңілдетеді.

4-сұрақ: Төтенше жұмыс жағдайлары үшін қандай арнайы теңшелген нұсқаларды шығаруға болады?

A4: Біз бірнеше реттелген жаңартуларды қолдаймыз: химиялық минералды және тұзды материалдарды тасымалдауға арналған HDPE коррозияға қарсы роликті қабықтар; ылғалды жабысқақ кенді өңдеуге арналған қалың резеңке артта қалған қанатты роликтер; жағалаудағы тұзды тұман орталары үшін толық ыстық мырышталған жақтаулар; 70℃ жоғары жұмыс істейтін цемент клинкерін тасымалдау желілері үшін жоғары температураға төзімді подшипниктер; және ені 1800–2000 мм жоғары тоннажды конвейерлер үшін ауыр жүкті күшейтілген жақтаулар.

Бізбен хабарласыңы

Егер сіздің тау-кен, порт, цемент немесе металлургия өнеркәсіптік жобаңыз тұрақты, аз техникалық қызмет көрсетуді қажет ететін YUFENG науадағы өздігінен реттелетін бос машинаны конвейер лентасының тұрақты ауытқу мәселелерін шешуді қажет етсе, конвейер лентасының енін, қажетті ролик диаметрін және жұмыс жағдайының параметрлерін дереу біздің сату тобына жіберіңіз.

Біз 24 жұмыс сағаты ішінде тегін стандартты өнім үлгілерін, егжей-тегжейлі техникалық сызбаларды және ең соңғы зауыттық сатып алу бағасын ұсына аламыз, бұл конвейерді пайдаланудың ұзақ мерзімді шығындарын азайту үшін сенімді механикалық бақылау компоненттерін жеткізе аламыз.
