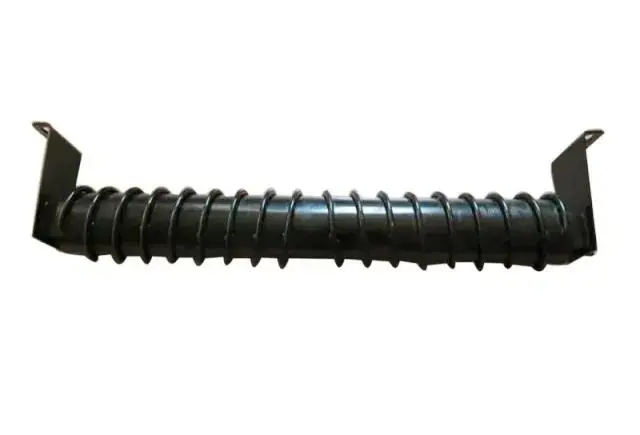

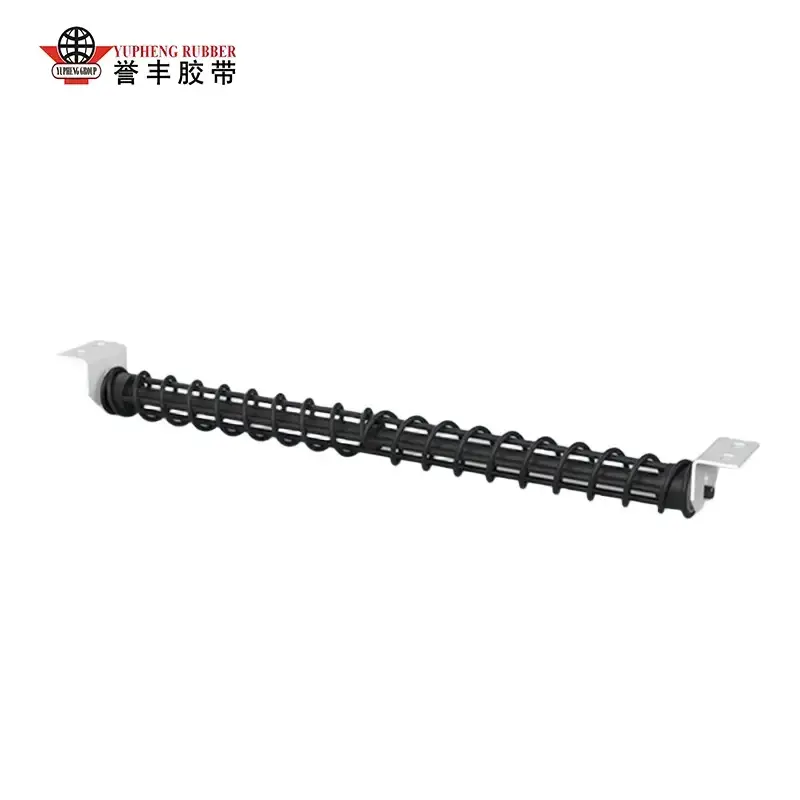

Спиральды қайтарылатын бос ролик

YUFENG компаниясы Солтүстік Қытайдың кәсіпқой конвейерлік машиналарының өнеркәсіптік кластерінде орналасқан негізгі өндірістік базасы және автоматтандырылған шеберханасы бар жоғары өнімді өзін-өзі тазартатын конвейер сериялы өнімдерге маманданған. Бренд таяқшаға қарсы спиральды құрылымдық дизайнды, тозуға төзімді жоғары берік шикізатты және көп арналы лабиринтті тығыздау технологиясын әрбір спиральды қайтаратын бос роликке біріктіреді.

Негізгі сынақ ақпараты

YUFENG кері конвейердің күрделі жағдайларында спиральды қайтарылатын бос роликтің ұзақ мерзімді өнімділігін бағалау үшін 6 айлық үзіліссіз далалық жұмыс сынамасын өткізді. Сынақ көмірді жерасты өндіруді, цемент клинкерін тасымалдауды, порттық минералды ұнтақты түсіруді және жылу энергиясын күлді тасымалдауды қоса алғанда, көптеген өнеркәсіптік орталарды қамтыды.

Сынақ сценарийлеріне қайтару белдеуінің әрбір шаршы метріне орташа 4–9 кг қалдық жабысқақ руда ұнтағы, балшық және күл бекітілген жоғары шаң, жоғары ылғалдылық, лай және жабысқақ материал жағдайлары кірді. Бұл шарттар үздіксіз өнеркәсіптік тасымалдауда кездесетін жалпы материал-адгезия мәселелерін шығару үшін таңдалды.

Сынақ нәтижелері жабысқақ материалдармен жұмыс істейтін кері конвейер бос машиналары үшін тек негізгі жүк көтеру қабілеті жеткіліксіз екенін растады. Автоматты материалды босату өнімділігі, адгезияға қарсы қабілеттілік және белдікті бақылау тұрақтылығы қайтару белдеуінің біркелкі жұмысын қамтамасыз ету үшін маңызды. Бұл өнімділік талаптары YUFENG Idler Roller дизайнының негізгі логикасын құрайды.

Өзін-өзі тазартатын спиральды құрылымдық өнімділік сынағы

Жабысқақ материал жағдайында салыстырмалы далалық сынақ

YUFENG бірдей жабысқақ күлді тасымалдау жағдайында спиральды қайтарылатын бос ролик пен қарапайым тегіс қайтарылатын бос роликтер арасында екі апталық салыстырмалы далалық сынақ жүргізді. Сынақ нәтижелері материалдың адгезиясын бақылау және техникалық қызмет көрсету талаптарында айтарлықтай айырмашылықтарды көрсетті.

Кәдімгі тегіс қайтарылатын бос шығыршықтар 8–12 сағат үздіксіз жұмыс істегеннен кейін ролик бетінде біркелкі емес материал жиналды. Жиналған жабысқақ материалдар біркелкі емес дөңес пайда болды, бұл белбеуден ауытқу проблемаларын тудырды және 12 сағат сайын қолмен тазалауды қажет етеді. Әрбір тазалауды тоқтату шамамен 18–22 минутқа созылды, бұл техникалық қызмет көрсету жүктемесін арттырады және конвейердің қолжетімділігін азайтты.

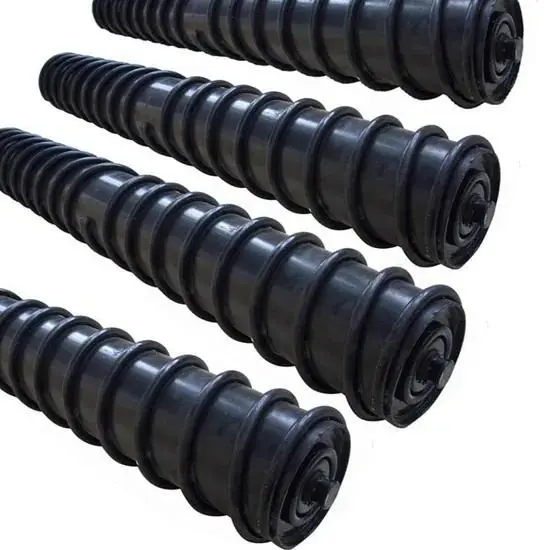

YUFENG Idler Roller симметриялы қос бұрандалы ұшу құрылымын қабылдайды. Роликті айналдыру кезінде спираль беті қалдық жабысқақ материалдарды үздіксіз жояды және оларды белдік ортасынан екі жағына қарай бағыттайды. Үздіксіз жұмыс істеген 30 күннен кейін роликтің бетінде материалдың айқын жиналуы байқалмады, бұл жиі қолмен тазалау қажеттілігін болдырмайды.

1. Симметриялық қос бағытты S-тәрізді спиральды ұшу дизайны

Жоғары берік болаттан жасалған спиральды ұшу белбеу байланыс траекториясына сәйкес дәлдікпен дәнекерленген. Екі жақты спираль құрылымы конвейер таспасының резеңке қабатына шоғырланған абразия немесе зақым келтірместен жабысқақ қалдықтарды таспаның екі жиегіне біркелкі тасымалдай отырып, теңдестірілген бүйірлік материалды итеру күшін жасайды.

2. Көп қабатты лабиринтті композиттік тығыздау жүйесі

Ішкі үш арналы нейлон лабиринтті тығыздағыш сыртқы резеңке шаң өткізбейтін сақинамен біріктірілген көп сатылы қорғаныс құрылымын жасайды. Бұл дизайн шахта шаңының, лай судың және ұсақ күлдің мойынтірек қуысына кіруін тиімді түрде бөгейді, материалдың ластануынан туындаған мойынтіректердің кептелуі және роликтің айналуының бітелуі сияқты жалпы ақаулардың алдын алады.

3. Концентрлік теңдестірілген салмақты бөлу құрылымы

Автоматтандырылған CNC бұру технологиясы 0,3 мм жалпы индикатордың ағуы шегінде роликті құбырдың концентрлілігін басқарады. Оңтайландырылған динамикалық тепе-теңдік дизайны конвейердің жоғары жылдамдықты жұмысы кезінде айналмалы діріл амплитудасын 0,8 мм-ден төмен ұстайды, таспаның тартылуының қосымша жоғалуын азайтады және конвейер жүйесінің қажетсіз энергия шығынын азайтады.

Шаң, балшық су өткізбейтін және коррозияға қарсы өнімділік сынағы

Қоршаған ортаны модельдеу сынақ шарттары

YUFENG спиральды қайтарғыш шығыршық ашық ауада және жер асты ылғалды тасымалдау орталарына арналған. Оның тығыздағыш және коррозияға төзімділігі кәсіби қоршаған ортаны симуляциялау сынағы арқылы тексерілді.

Сынақ жоғары концентрациялы минералды шаң әсерімен үйлесетін су ағынының жылдамдығы 9 мм/сағ болатын үздіксіз лай судың шашырауын модельдеді. Тығыздау сенімділігі мен коррозиядан қорғау өнімділігін бағалау үшін үлгілер осы қатал жағдайларда үздіксіз 40 минут бойы үздіксіз жұмыс істеді.

Тексерілген сынақ нәтижелері

Сынақтан кейін мойынтірек қуысы су немесе шаң кірместен толығымен құрғақ күйінде қалды. Ыстық мырышталған роликтің қабығы мен спиральды ұшуы қабыршақсыз немесе бетінің зақымдануынсыз коррозияға қарсы жабынды сақтады. Сынақтан кейін мойынтіректердің айналу кедергісі бар болғаны 3%-ға артты, роликтің тоқтауы немесе айналу ақауы байқалмады.

Бұл тұрақты тығыздау және коррозияға қарсы өнімділік YUFENG Idler Roller-ге жаңбырлы ашық порттарда, суға бай жерасты шахталарында және цемент зауытының бүріккіш жуу орталарында сенімді жұмыс істеуге мүмкіндік береді. Дизайн тот басу, материалдың жиналуы және мойынтіректердің зақымдануынан туындаған тоқтау қаупін және ауыстыру шығындарын тиімді төмендетеді.

Интеллектуалды ауытқуға қарсы және тиімді жұмысты салыстыру

Үздіксіз жұмыс орнында жүктеу және жұмыс сынағы арқылы YUFENG спиральді қайтару бос шығыршығы төмендегі кестеде көрсетілген нақты салыстыру деректерімен қарапайым тегіс қайтарылатын бос жүрістерге қарағанда 40% жоғары кешенді жұмыс тиімділігін жүзеге асырады:

Тексерілген стандартты өнімнің техникалық параметрлері

1. Роликті қабық шикізаты

YUFENG Idler Roller роликті қабық материалы ретінде Q235 жоғары дәлдіктегі жіксіз ERW көміртекті болат құбырын пайдаланады. Әрбір құбыр өндіріс алдында шикізатты қатаң тексеруден өтеді және тозуға төзімділікті, соққыға төзімділікті және сыртқы және жер астындағы ұзақ мерзімді жұмыс сенімділігін жақсарту үшін ыстық мырышталған коррозияға қарсы өңдеуден өтеді.

2. Конвейер таспасының ені диапазонының сәйкес келуі

Стандартты Idler Roller жеңіл жүкті, орташа жүкті және ауыр салмақты сусымалы материалдарды тасымалдау жүйелерін қамтитын 400 мм-ден 2000 мм-ге дейінгі конвейерлік таспаның енін қолдайды.

3. Роликтің сыртқы диаметрінің стандартты опциялары

Қолжетімді стандартты ролик диаметрлеріне Φ89мм, Φ108мм, Φ133мм, Φ159мм, Φ168мм және Φ219мм кіреді. Конвейер құрылымы мен жұмыс талаптарына сәйкес арнайы диаметрді теңшеу қол жетімді.

4. Бір роликті статикалық жүктеме сыйымдылығы

Бір роликті статикалық жүктеменің максималды сыйымдылығы 1500 кг-ға жетеді, бұл минералды руда, көмір және сусымалы өнеркәсіптік материалдар сияқты ауыр материалдарды өңдейтін алыс қашықтыққа тасымалдау жүйелерінің талаптарына жауап береді.

5. Конвейер таспасының қалыңдығының сәйкестігі

Ролик стандартты резеңке конвейер таспаларын, отқа төзімді тау-кен таспаларын және тозуға төзімді цемент тасымалдау таспаларын қоса алғанда, қалыңдығы 3 мм-ден 18 мм-ге дейінгі конвейер таспаларымен үйлесімді.

6. Жұмыс температурасының бейімделу диапазоны

YUFENG спиральді қайтару шығыршығы -40°C-тан +65°C-қа дейін тұрақты жұмысты қамтамасыз етеді, бұл оны төмен температуралы ашық тау-кен орталары мен жоғары температуралы өнеркәсіптік өндіріс желілеріне қолайлы етеді.

7. Стандартты бір роликтің таза салмағы

Стандартты таза салмақ роликтің диаметріне, тиімді ұзындығына және құрылымдық конфигурациясына байланысты 6,2 кг-нан 28,7 кг-ға дейін ауытқиды.

8. Мойынтіректердің стандартты конфигурациясы

Ролик бүкіл қызмет көрсету циклінің тұрақты жұмысын қолдау үшін төмен айналу кедергісі, термиялық кеңеюге төзімділігі және техникалық қызмет көрсетуді қажет етпейтін май толтыруы бар C3 клиренсті ZZ қалқан терең ойықты шарикті мойынтіректерді қабылдайды.

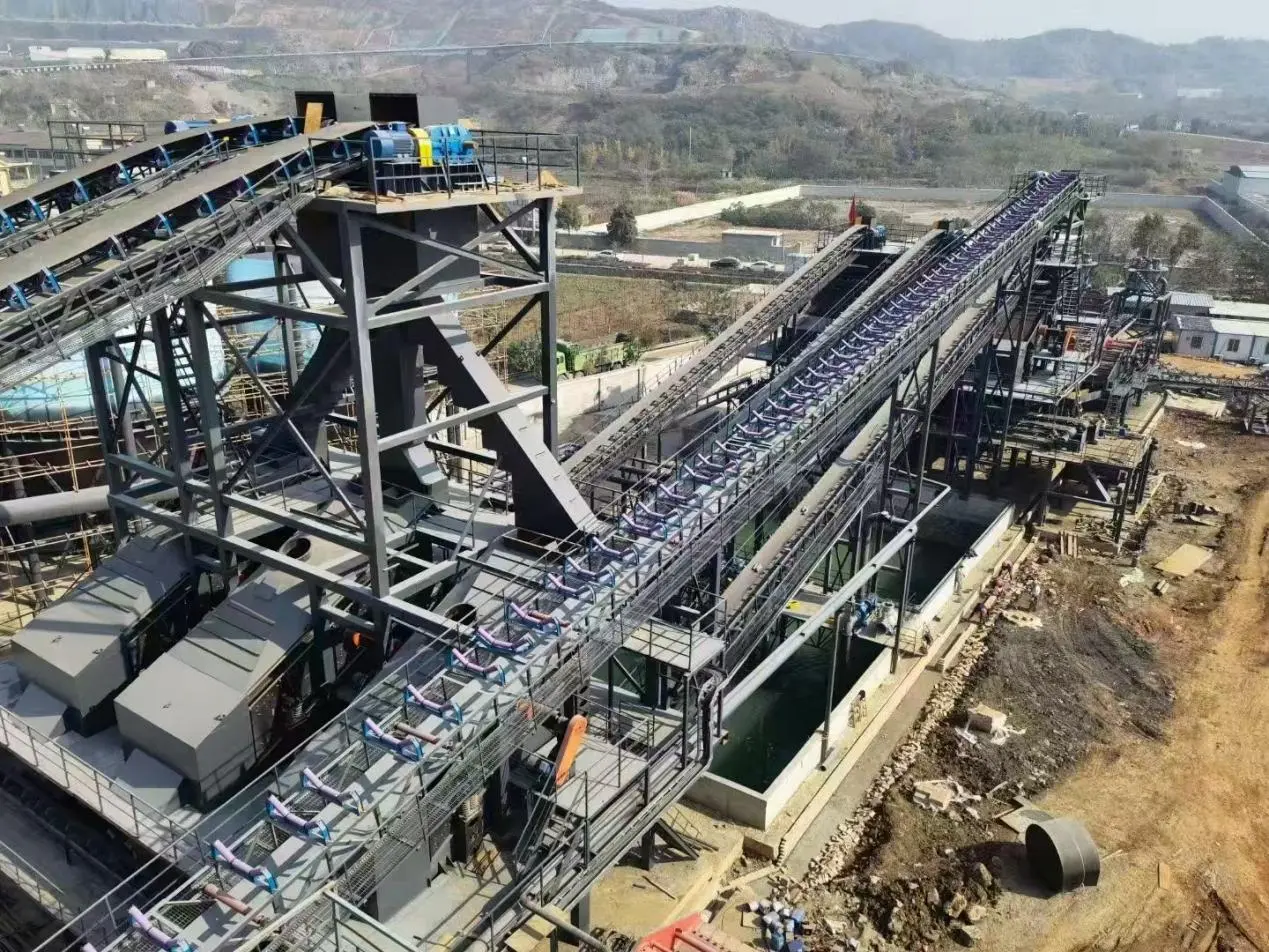

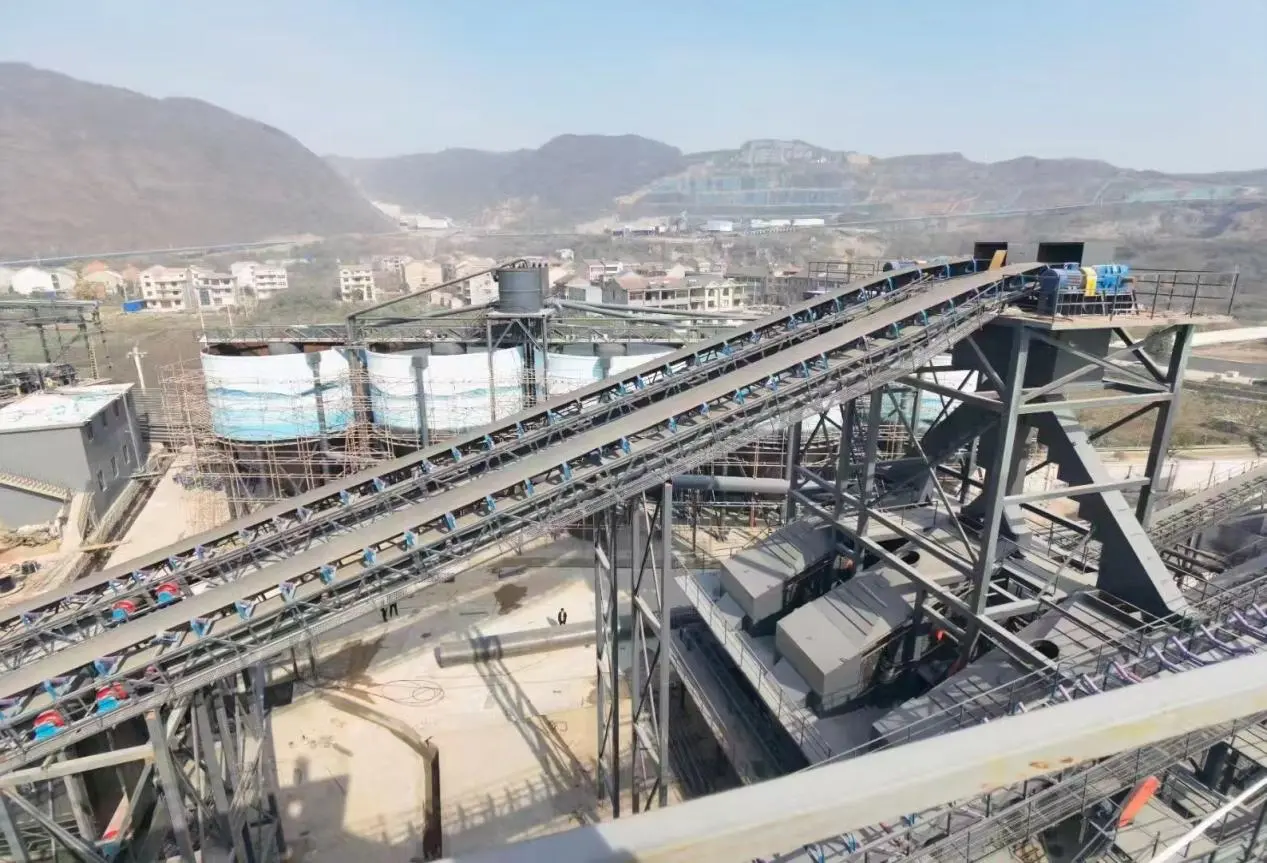

Нақты өнеркәсіптік пайдаланушының сайттағы қолдану жағдайлары

1. Жер асты көмір шахтасын қайтару конвейерін қолдану

Жер асты көмір кенішінің тұтынушысы бұрын дымқыл көмір шламы мен тау жыныстарының ұнтағының жиналуынан туындаған бос көліктің кептелуін жиі бастан кешірді. Бұл ақаулар таспаның ауытқуына, өндірістің қайталанатын үзілістеріне және қолмен тазалаудың жоғары шығындарына әкелді.

Дәстүрлі қайтарылатын бос жүрістерді YUFENG Бос роликтермен ауыстырғаннан кейін конвейер жүйесі алты ай бойы үздіксіз жұмыс істеді. Күнделікті қолмен тазалау ауысымдары жойылды, белдіктердің ауытқу ақаулары 70% -дан астамға азайды және ай сайынғы бос тетіктерді ауыстыру шығындары 55% -дан астамға қысқарды. Шешім сонымен қатар жабдықты жиі қолмен тазалаудан туындайтын жерасты техникалық қызмет көрсету қауіпсіздігі тәуекелдерін азайтты.

2. Жағалау порты сусымалы минералды конвейерді қолдану

Жағалаудағы кен терминалы үздіксіз жаңбыр мен теңіз тұзды тұман жағдайында жұмыс істейтін, бұрын тез роликтің коррозиясынан және минералды ұнтақтардың жиналуынан зардап шеккен. Дәстүрлі тегіс қайтарылатын бос жүргіштер қымбат конвейер таспаларын сызып тастайтын беттің жиналуын тудырды.

Ыстық мырышталған қабықшалары және өздігінен тазаланатын спиральды құрылымдары бар YUFENG спиральды қайтарылатын бос роликтерді қабылдағаннан кейін материалдың адгезия проблемалары айтарлықтай төмендеді. Берілген роликтердің бір партиясы қатал теңіз орталарында тұрақты өнімділікті сақтай отырып, ауыстырусыз сегіз айдан астам үздіксіз жұмыс істеді.

3. Цемент зауытының жабысқақ күлді тасымалдауға арналған қолданбасы

Цемент өндірісінің ірі базасы дымқыл клинкер күлінен туындаған қатты кері роликті адгезияға тап болды. Ауыстыру алдында техникалық қызмет көрсету топтары қайтарылатын роликтерді әр ауысым сайын қолмен тазалау керек болды, бұл үлкен еңбек шығынын және конвейердің жиі тоқтап тұруын тудырады.

YUFENG Бос роликтерді орнатқаннан кейін спиральды құрылым жұмыс кезінде күлді автоматты түрде жояды. Тазалау жұмысының құны шамамен үштен екіге қысқарды, ал таспаның тозуы азайған кезде конвейер таспасының қызмет ету мерзімі ұзартылды.

Бес негізгі бәсекелестік артықшылықтар

1. Нақты өнеркәсіптік далалық сынақтан өткен өнімділік

Барлық тазалау тиімділігі, ауытқуға қарсы өнімділік және қызмет көрсету мерзімі туралы деректер үздіксіз өндірістік конвейер жұмысын сынау арқылы тексеріледі. YUFENG теориялық параметрлерден гөрі практикалық қолдану өнімділігіне назар аударады.

2. Симметриялық қос спиральды өзін-өзі тазартатын құрылым

Екі жақты спираль дизайны тепе-теңдік белбеу байланысын сақтай отырып, жабысқақ материалдарды үздіксіз жояды. Ол таспаның ауытқу жиілігін азайтады, жергілікті таспаның тозуына жол бермейді және ылғалды және жабысқақ материал жағдайында тасымалдау тұрақтылығын жақсартады.

3. Көп арналы тығыздау және коррозияға қарсы қорғаныс

Лабиринтті композициялық тығыздауыш пен ыстық мырышталған бетті қорғаудың үйлесімі шаң, лай су және коррозиялық материалдардың ішкі мойынтіректерді зақымдауын болдырмайды, ұзақ мерзімді техникалық қызмет көрсетусіз жұмысты қолдайды.

4. Операциялық шығындарды азайту үшін біріктірілген дизайн

Материалдың жиналуын, тазалау жиілігін, шығыршықты ауыстыруды және таспаның зақымдануын азайту арқылы YUFENG спиральды қайтарғыш шығыршық тұтынушыларға конвейерге қызмет көрсетудің жалпы шығындарын азайтуға және өндіріс тиімділігін арттыруға көмектеседі.

5. Кәсіби зауыттық сапаны бақылау

YUFENG ISO9001 сапа менеджменті стандарттары бойынша автоматтандырылған кесу, дәнекерлеу, құрастыру және сынау шеберханаларын басқарады. Әрбір дайын ролик жөнелту алдында концентрлік сынауды, айналуға төзімділікті сынауды және тығыздау өнімділігін тексеруді қоса алғанда, тексеруден өтеді.

Қолайлы өнеркәсіптік қолдану сценарийлері

1. Тау-кен конвейерлік жүйелері

Ылғалды көмір шламын, ганга ұнтағын және лайлы минералды материалдарды тасымалдайтын жерасты және ашық көмір шахталары үшін қолайлы, бұл жерде кері белдік адгезиясы жиі кездеседі.

2. Жағалау порты сусымалы материалдарды тасымалдау

Тұзды тұман коррозия қаупі бар ылғалды теңіз орталарында тасымалданатын минералды ұнтақ, темір рудасы, құм және басқа да сусымалы материалдарға арналған.

3. Цемент, металлургия және жылу энергетикасы

Жабысқақ күлге, клинкер қалдықтарына, пеш шлактарына және кәдімгі қайтаратын роликтерде оңай жиналатын басқа өнеркәсіптік материалдарға қолданылады.

4. Пайдалы қазбаларды өңдеу және агрегаттық зауыттар

Үздіксіз өзін-өзі тазалауды қажет ететін дымқыл лай, құм толтырғыш және минералды өңдеуді тасымалдау жүйелеріне қолайлы.

5. Жиі жабысу проблемалары бар конвейерлік жүйелер

Материалдың жиналуынан, таспаның ауытқуынан, жиі тазалау талаптарынан және роликтің қысқа қызмет ету мерзімінен зардап шегетін кез келген кері конвейер бөлімі үшін өте қолайлы.

Неліктен YUFENG таңдау керек?

Кәсіби өндірушінің сенімді өзін-өзі тазартатын конвейер шешімі

YUFENG спиральды қайтарылатын бос ролик дәл спиральды құрылымдық технологияны, тексерілген өнеркәсіптік қолдану тәжірибесін және стандартталған зауыттық сапаны бақылауды біріктіреді. Жабысқақ материалды тасымалдау орталарына арналған, ол материалдың жиналуын жоюға, таспаның ауытқу ақауларын азайтуға және конвейердің жоспарланбаған тоқтап қалуын азайтуға көмектеседі.

Зауыттық тікелей жеткізу және теңшелген қолдау

Кәсіби конвейер компоненттерін өндіруші ретінде YUFENG жаһандық көлемді тасымалдау жүйесінің интеграторлары үшін тікелей зауыттық жеткізуді, теңшелген спецификацияларды, техникалық кеңес беруді және қолданбаларды сәйкестендіру қызметтерін ұсынады.

YUFENG көмегімен конвейердің сенімділігін арттырыңыз

Автоматты түрде өзін-өзі тазарту өнімділігіне, коррозияға қарсы сенімді қорғанысқа және өнеркәсіптік тасымалдауды талап ететін қолданбалар үшін тұрақты қайтару белбеуі жұмысына қол жеткізу үшін YUFENG Idler Roller таңдаңыз.

Жиі қойылатын сұрақтар

1-сұрақ: Тегіс қайтарылатын бос орын мен спиральды қайтарылатын бос роликтің арасындағы айырмашылық неде?

Кәдімгі біркелкі қайтарылатын бос жүргіштер тек негізгі белбеуді қамтамасыз етеді. Жабысқақ материалдар роликтің бетінде оңай жиналып, белдіктің ауытқуын және жиі тазалау талаптарын тудырады.

YUFENG Idler Roller жұмыс кезінде қалдық материалдарды үздіксіз алып тастау үшін екі жақты спиральды құрылымды пайдаланады, белдіктің жанасу бетін таза ұстайды және материалдың жиналуынан туындаған ауытқу мәселелерін азайтады.

2-сұрақ: Сатып алудан бұрын спиральды қайтарылатын бос роликтің сапасын қалай тексеруге болады?

Тұтынушылар үш негізгі мәселеге назар аударуы керек:

1. Спиральды дәнекерлеу сапасы

Ұзақ мерзімді жұмыс кезінде босап кетпеу үшін спиральды ұшқыш роликтің қабығына мықтап дәнекерленген болуы керек.

2. Тығыздау құрылымы

Сенімді роликте шаң мен судың подшипникке зақым келтірмеу үшін қарапайым шаң сақиналарының орнына көп қабатты лабиринтті тығыздағышты қолдану керек.

3. Коррозияға қарсы өңдеу

Ыстық мырышталған роликтер сыртқы, тау-кен және ылғалды өндірістік орталар үшін жақсы коррозияға төзімділікті қамтамасыз етеді.

3-сұрақ: Спиральды ұшу құрылымдары үшін қандай материалдар бар?

1. Көміртекті болаттан жасалған спиральды ұшу

Тау-кен өнеркәсібі, порттар, цемент зауыттары және басқа да ауыр жүкті қолдану үшін жарамды жоғары тозуға төзімділік пен соққыға төзімділікті қамтамасыз етеді.

2. Резеңке спиральды ұшу

Жұмсақ белдік контактісін қамтамасыз етеді және жеңіл жүкті тасымалдауға жарамды. Дегенмен, ол жоғары температура мен ауыр тозуға төзімділігі төмен.

YUFENG-ге хабарласыңыз

Техникалық деректер парақтары, теңшелген сызбалар, үлгілерді сынау және спиральді қайтару шығыршықтары шешімдерінің зауыттық тікелей бағасы үшін YUFENG компаниясына хабарласыңыз.
